XD-2DG УНІВЕРСАЛЬНИЙ сповіщувач Satel FLOODING CONTACT

XD-2 — универсальный проводной извещатель от компании Satel, способный работать с любым ПКП. XD-2 может работать как магнитный, ударный, магнитный детектор и детектор затопления. Доступен в белом (XD-2), коричневом (XD-2 BR) или темно-сером (XD-2 DG) цвете.

После установки в корпус OPX-1 XD-2 также может работать на открытом воздухе. с неблагоприятными погодными условиями. При наружной установке и выборе режима работы, при котором требуется взаимодействие извещателя с магнитом, необходимо дополнительно использовать корпус OPXM-1.

Выбор типа извещателя с помощью DIP-переключателей

ЦВЕТ ДЕТЕКТОРА: ТЕМНО-СЕРЫЙ

Режимы работы:

• магнитный датчик
• датчик удара
• датчик удара и магнит
• детектор затопления

Особенности:

• защита от вскрытия и отсоединения
• надзор напряжение питания
• питание: 12 В постоянного тока/12,5 мА
• дистанционное включение/выключение светодиода для сигнализации
• 2 магнита в комплекте (для поверхностного монтажа и для встраиваемого установка)
• доступные цвета: белый, коричневый или темно-серый
• размеры: 20x102x23 мм (ширина/высота/длина)
• соответствие EN 50131 Grade 2
• соответствие EN 50131 Grade 2
• ли>

МАГНИТНЫЙ ДАТЧИК

• обнаружение открытия двери, окна и т.п.
• вход, позволяющий подключить проводной извещатель типа NC
• 1 выход тревоги

Выход тревоги включится:

• после отведения магнита от детектор (открытие окна или двери)
• после открытия входа SNS

ДЕТЕКТОР ШОКОВ

• обнаружение ударов и вибраций, сопровождающих попытки принудительного взлома двери или окна
• вход, позволяющий подключение типа НЗ проводной детектор
• 1 выход тревоги

Выход тревоги включается:

• при сильный толчок, вызванный единичным ударом, обнаруживается
• после обнаружения определенного количества небольших толчков, вызванных серией слабых ударов
• после открытия входа SNS

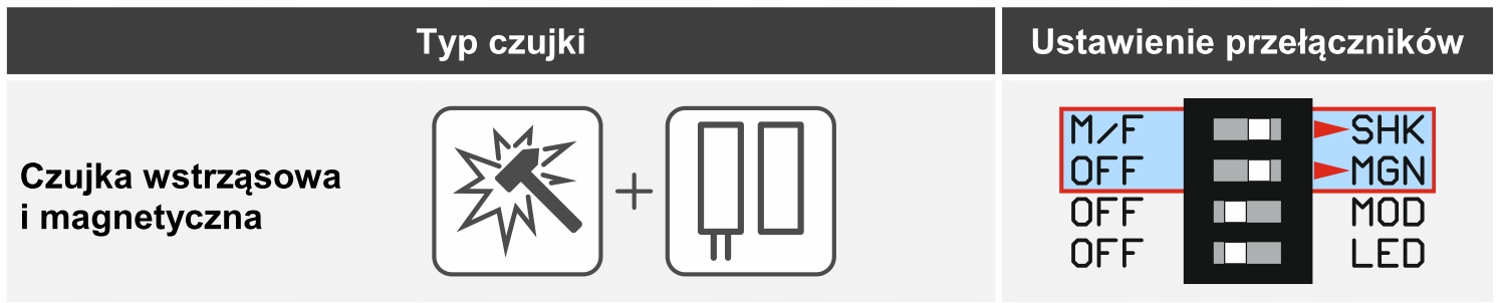

ДЕТЕКТОР ШОКА И МАГНИТНОГО ДЕТЕКТОРА

• обнаружение ударов и вибраций, сопровождающих попытки взлома двери или окна с силой и т. д.
• обнаружение открытия двери или окна и т. д.
• вход, позволяющий подключить проводной извещатель типа NC
• 1 или 2 тревожных выхода

Тревога выход будет включен:

• после обнаружения толчка, вызванного одиночным сильным ударом
• после обнаружения определенного количества небольших толчков, вызванных серией слабые воздействия
• после отведения магнита от извещателя (открытия окна или двери)
• после открытия входа SNS

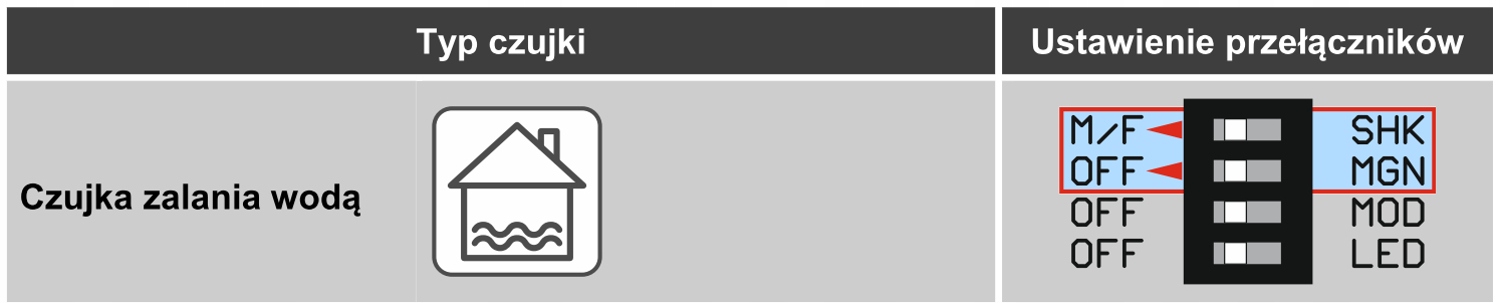

ДЕТЕКТОР ЗАПОЛНЕНИЯ ВОДЫ

• Обнаружение затопления в помещениях с водопроводом
• вход для подключения внешнего датчика затопления FPX-1 (белый) , FPX-1 BR (коричневый) или FPX-1 DG (темно-серый) – датчик продается отдельно

Выход тревоги включится:

Примерно 1 секунда с момента, когда уровень воды достигнет высоты, на которой расположены контакты щупа. Выход сигнализации отключится через несколько секунд после того, как уровень воды упадет ниже высоты, на которой расположены контакты щупа.

ХАРАКТЕРИСТИКИ:

• Напряжение питания: 12 В постоянного тока ±25 %
• Потребляемый ток в режиме ожидания: 12,5 мА
• Максимальное потребление тока: 14 мА.
• Выходы: Alarm NC (реле NC, резистивная нагрузка): 40 мА / 24 В постоянного тока, Alarm S (реле NC, резистивная нагрузка): 40 мА / 24 В постоянного тока, Тампер (НЗ): 40 мА / 24 В постоянного тока.
• Сопротивление контакта реле: НЗ, выход тревоги: 26 Ом. Выход тревоги S: 26 Ом.
• Чувствительность входа SNS: Тип извещателя НЗ: 150 мс Датчик затопления: 1 с.
• Соответствие стандартам: EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-2-6.
• Степень защиты согласно EN. 50131-2-6: Класс 2.
• Класс окружающей среды согласно EN 50130-5: II.
• Рабочая температура: -10°C ~ 55°C.
• Максимальная влажность: 93±3%
• Вес: 46 г
• Размеры (ширина/высота/длина): Корпуса детекторов: 20x102x23 мм, Корпуса магнитов для поверхностного монтажа: 15x52x6 мм, Магнитные площадки для поверхностного монтажа : 15x52x6 мм, Корпус магнита для встраиваемого монтажа: ø10x28 мм.
• Магнитный датчик: Зазор (макс.): Поверхностный магнит: 15 мм, Встраиваемый магнит: 20 мм.
• Детектор удара: Дальность обнаружения (в зависимости от от типа поверхности) до 3 м
