ЗАЩИТА АККУМУЛЯТОРА 12 В 70 А макс.
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 3
Оплачивая «ЗАЩИТА АККУМУЛЯТОРА 12 В 70 А макс.» данный товар из каталога «Альтернативные источники энергии» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Защита аккумулятора 12В 70А макс.
.
Особенности модели: ПОЛЬСКИЙ продукт, имеет светодиодную активацию индикатор приёмника и кнопка аварийного включения приёмника. Имеет небольшие габариты и минимальное падение напряжения (ниже 0,1В) от аккумулятора до нагрузки!
.
Управление с современным процессором, имеет задержку выключения и регулировку напряжения отключения аккумулятора.
.
Защита аккумулятора 12В от слишком глубокого разряда.
Защита аккумулятора 12В от слишком глубокого разряда.
p>
Защита контролирует напряжение аккумулятора, чтобы он не разряжался ниже минимального порога (обычно 10,5В). При достижении аккумулятором напряжения предела этого порога защита отключит приёмники от аккумулятора.
Защита освобождает вас от обязанности постоянно следить за аккумулятором, чтобы не разрядить его ниже рекомендованного напряжения. производителем аккумулятора. Аккумулятор, разряженный ниже 10,5 В, теряет емкость и циклы зарядки.
Защиту можно использовать со всеми аккумуляторами напряжением 12 В (гелевыми, свинцовыми и т. д.).
Максимальный ток потребления через приёмник от аккумулятора 70А.
.
Защита имеет 4 провода:
- черный - минус питания на сама защита
- красный на плюс питания самой защиты
- 2x синий - нормально разомкнутый выход защиты (включает подключенный приемник)
- красный р>
Типовое подключение (управление от плюса) на схеме ниже:
- красный: аккумулятор +12В
- черный: - аккумулятор 12В после предохранителя Б
- первый синий: - аккумулятор 12В за предохранителем Б
- второй синий: к приемнику (плюс управления)
.
Как видно на схеме, приемник (здесь лампочка) постоянно подключен к минусу аккумулятора, а плюс контролируется защитой. Предохранитель B следует выбирать в зависимости от ожидаемой нагрузки, его ток не должен превышать 70 А (рекомендуется максимум 50–60 А). Предохранитель следует прикрепить прямо возле клеммы аккумулятора, а отрицательные (черные) провода предохранителя и приемника подключить сразу за ним. Аналогично и плюсовые провода: красный защитный провод и синий должны быть соединены между собой только на плюсовой клемме аккумуляторной батареи. В результате любые (даже небольшие) падения напряжения в кабелях от аккумулятора до приемника не будут искажать показания напряжения аккумулятора защитой. Разумеется, провода для приемника всегда должны быть как можно короче и с максимально большим сечением, адекватным току, потребляемому приемником.

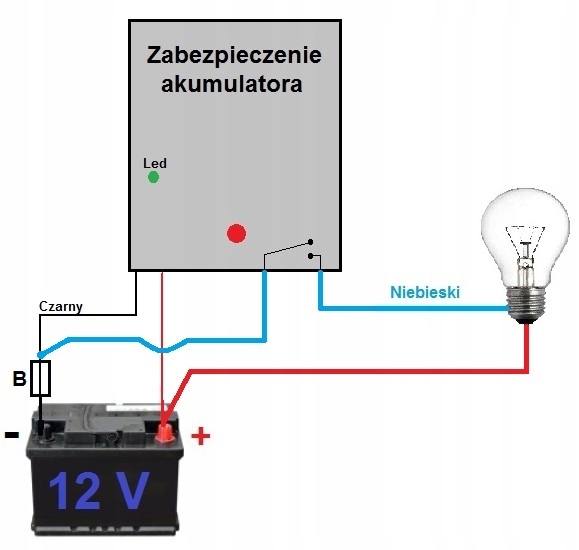

Также возможно управление приемником от минуса (постоянного плюса), как показано на схеме напротив.
В этом случае приемник постоянно подключен к плюс батареи и срабатывает защита и отключает ее питание со стороны минуса. Аналогично используйте предохранитель Б и подсоедините провода согласно схеме к клеммам аккумулятора.
Принцип работы:
Подключаем приемник, который хотим запитать от аккумулятора 12В, к защите по приведенной схеме, а затем подключаем защиту к аккумулятору 12В. Если напряжение аккумулятора превышает порог включения (обычно 13,0 В), защита включится автоматически. Если напряжение аккумулятора ниже (но выше порога отключения – обычно 10,5В), защита срабатывает нажатием кнопки. Однако если напряжение аккумулятора ниже порога отключения и мы попытаемся включить его с помощью кнопки, то защита естественно не включится и сообщит нам об этом двукратным миганием светодиода.
С этого момента приемник питается от аккумулятора. Во время работы напряжение аккумулятора будет падать по мере его разряда. Когда оно упадет ниже порога отключения (обычно 10,5 В), защита отключит приемник (светодиод погаснет), предотвращая чрезмерный разряд батареи.
.
Защита имеет задержку выключения приемника (около 6 секунд), т.е. приемник выключится, когда напряжение аккумулятора останется ниже порога выключения в течение не менее 6 секунд. Это защищает от случайного выключения, так как некоторые устройства (например, двигатели) при запуске потребляют больший ток – напряжение аккумулятора может тогда временно «село» – поэтому такие кратковременные (например, 1-2 секунды) снижения напряжения аккумулятора не вызовут ложных отключений аккумулятора. защита. Пока идет отсчет задержки выключения, светодиод медленно мигает.
.
Когда защита отключит приемник, светодиод погаснет и будет кратковременно мигать каждые 5 секунд.
Защита будет повторно включена, если:
- автоматически при превышении напряжения аккумулятора выше порога включения (аккумулятор заряжен или заменен) или
- вручную кнопкой при условии, что напряжение на этой батарее увеличится выше порога отключения.
Кнопочное переключение (аварийное) полезно, когда после разряда аккумулятора и ожидания некоторого времени (когда аккумулятор в некоторой степени восстановился и его напряжение незначительно возросло) необходимо включить приемник питая его от той же батареи.
Пороги выключения и включения.
Пользователь может выбрать порог выключения и включения с помощью 3 перемычек. Перемычки расположены под крышкой, открутите крышку (1 винт) и при выключенном питании аккуратно снимите выбранные перемычки на свое усмотрение.
.
Используйте перемычку «С» " для установки порога активации: p>
- перемычка включена, значит 13,0В
- перемычка снята, значит 12,5В
.
Перемычки "А" и «В» используется для установки порога выключения и имеется 4 варианта выбора напряжения выключения:
- выключение при 10,5В (установлены перемычки А и Б)
- выключение при 10,8В (перемычка А включена, В снята)
- выключение при 11,3В (перемычка В включена, А снята)
- выключение при 11,8 В (перемычки А и В снято)
.
Следует помнить, что защита имеет задержку выключения (ок. 6 секунд) и задержку включения (ок. 2 секунды). Максимальная нагрузка составляет 50А, но всегда стоит использовать запас: при резистивных нагрузках не менее 10-20%, а при индуктивных нагрузках (двигатели и т.п.) 30-50% из-за более высокой нагрузки. мгновенное потребление тока при запуске вышеперечисленных устройств.
Технические данные:
- питание 12В постоянного тока (допускается 9-15В)
- порог отключения приемника выбираемый: 10,5В/10,8В / 11,3В / 11,8В
- порог автоматического включения приемника выбирается: 12,5В или 13,0В
- возможна ручная аварийная активация (как указано выше в описании)
p>
- максимальный ток потребления приемником: 70А
- падение напряжения на защите: ниже 0,1В
- размеры примерно 8,5 х 6 х 4 см
- размеры примерно 8,5 х 6 х 4 см
- p>
p>
Все напряжения указаны с погрешностью +- 3%
Изделие совершенно новое.
.
