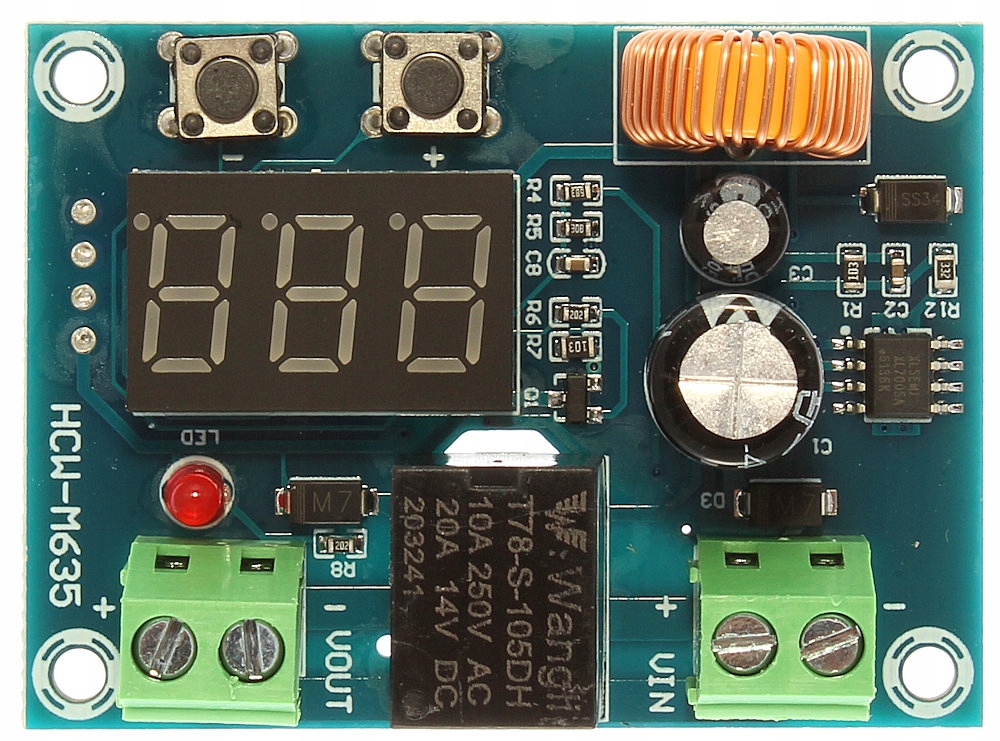

Модуль защиты аккумулятора от чрезмерного разряда

Текущие поставки являются версией XH-M609

Модуль защищает батарею / ячейку / батарею от чрезмерного разряда, например, В системах аварийного источника питания, сигнализации, освещения / холодильника аккумулятора и т. Д.

Программирование модуля для правильной защиты батареи PB 12V:

Установите напряжение разряда реле , когда напряжение на аккумуляторе падает ниже 11 В. -> Подождите 3 секунды, пока точка на дисплее не перестанет мигать

Установите напряжение переключения передатчика : напряжение устанавливается, давая соответствующее значение x Пример:

Цель реле установлена ​​на 11 В, а реле должно прикрепить при 12 В - значение x = 12v -11v; X = 1V

Установите напряжение переключения передатчика, G dyn Напряжение на батарее увеличится выше 12 В. дисплей перестает мигать

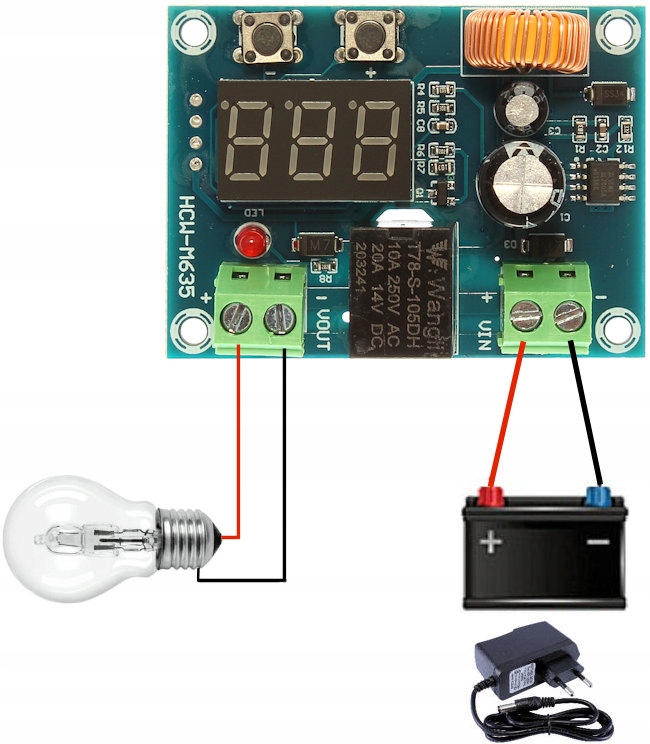

Модуль, запрограммированный таким образом, работает следующим образом:

Когда напряжение на аккумуляторе падает ниже 11 В: реле выключает: напряжение исчезает на выходе Vout (луковица выпускается)

После подключения зарядного устройства к аккумулятору / ячейке / батарею, когда напряжение увеличивается до 12 В, реле включает (луковица образца будет сиять), когда напряжение увеличивается (максимум 36 В постоянного тока), реле будет включено все время.

С помощью этого настройки между 11 В и 12 В напряжения во время зарядки напряжение не появится на Vout. Если это нежелательная ситуация, установите значение x = 0,5 , затем с 11,5 В при зарядке реле будет подключено (напряжение будет отображаться на выходе Vout)

После отключения зарядного устройства напряжение начнет падать, после уменьшения до 11 В реле отключит , напряжение исчезнет на выходе Vout

Модуль помнит настройки после исчезновения натяжения

  • В зависимости от доставки, отображаемое напряжение на 0,1 В -0,5 В ниже - это не влияет на функциональность, но это следует помнить при установлении напряжения/выключено на реле
  • Модульный источник питания: 5V - 36V DC
  • Обнаружение напряжения батареи / ячейка / батарея: 5 В - 36 В
  • Точность обнаружения напряжения: +/- 0,5V
  • Светодиодная передача сигналов реле (напряжение на выходном Vout)
  • Максимальная нагрузка контактов реле: 10A 14 v DC
  • Размеры 57 мм x 42 мм x 18 мм

Ток, взятый модулем:

  • реле
