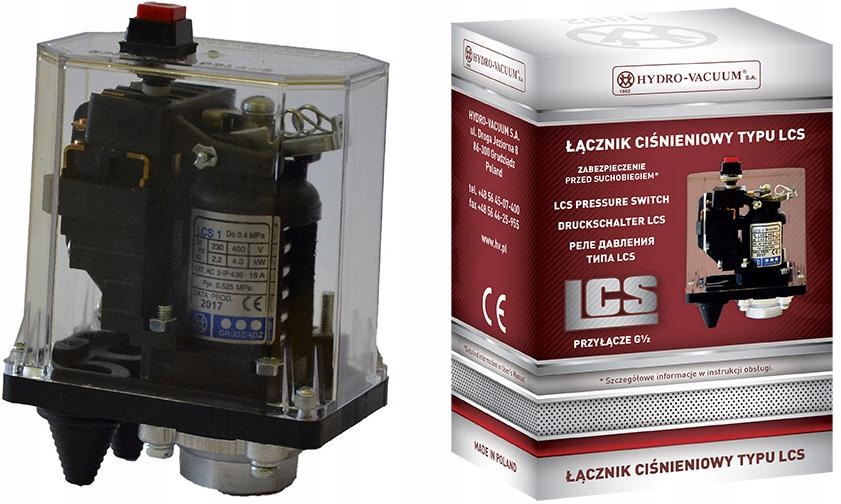

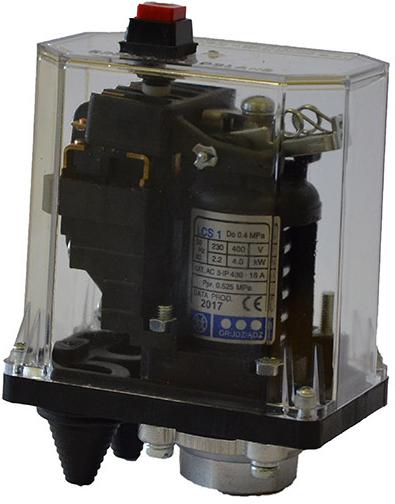

Защита от сухого хода LCS 1
Описание изделия

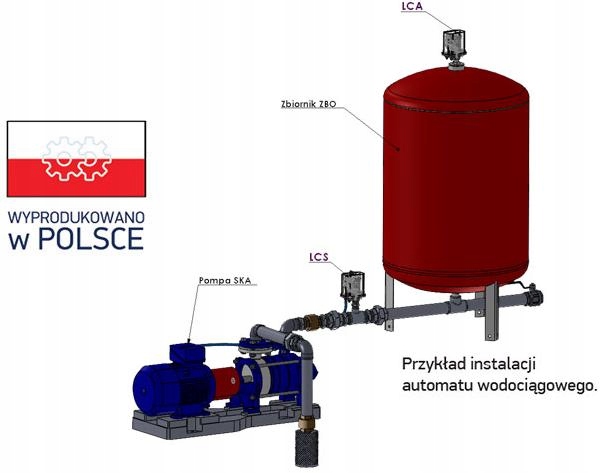

Соединители LCS предназначены для защиты устройств, в основном насосов, от работы при слишком низком давлении в установка. Типичным применением этих соединителей являются гидрофорные системы, питаемые из открытых резервуаров, колодцев или водопроводных сетей, где требуется защита от падения давления в трубопроводе. Как и выключатель LCA, он имеет контакторное управление, в данном случае по перепаду давления.
Внимание!!!
Устройство предназначено только для поверхностных насосов.
Регулятор давления LCS не заменяет реле давления
Преимущества
- помимо двигателей 230В мощностью до 2,2кВт, выключатели LCS могут работать с трехфазными двигателями 400В мощностью до 4кВт,
- долговечность (конструкция основана на проверенном реле давления типа LCA, присутствующем на рынке уже много лет),
- широкий диапазон включения и выключения,
Условия эксплуатации
- Выключатели предназначены для установки в закрытых помещениях, свободных от пыли, газов, взрывоопасных и химически активных паров.
- Допустимая высота установки не может быть выше более 2000 м над уровнем моря.
- Допустимая температура окружающей среды от -5°С до 40°С.
- Наименьшая относительная влажность может достигать до 50% при 40°С и до 90% при 20°С. .
- Степень защиты IP 43 (при условии установки разъема крышкой вверх).
Принцип работы, конструкция
По сравнению с выключателями LCA - LCS имеют противоположное действие, т.е. отключают насос при падении давления ниже заданного значения. Переключатели LCS позволяют установить давление включения (согласно диаграмме ниже) без изменения перепада давления (дельта, гистерезис), который является постоянным и составляет примерно 1 бар. Они выполняются в виде трехцепных или одноцепных, двухразмыкающих, переменного тока, низковольтных, механизированных маневровых выключателей. Реле давления LCS представляет собой контактор нормально открытого типа (замыкается после повышения давления). Основание, корпус, подвижная и неподвижная челюсти изготовлены из стеклопластика. Медные контакты имеют колпачки из оксида серебра и кадмия. Корпус переключателя изготовлен из поликарбоната.
Настройка переключателя LCS
Заводская настройка – выключение 0,5 бар; при включении 1,5 бар.

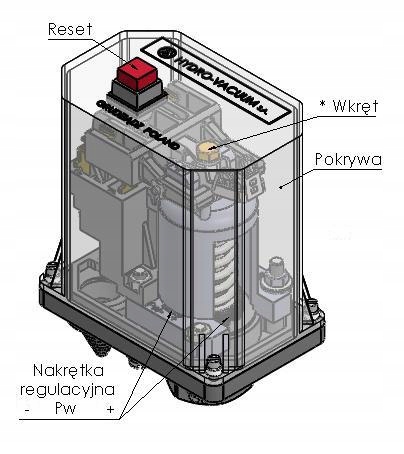

Давление срабатывания переключателя настраивается регулировкой гайки PW. Разница давлений между включением и выключением (дельта, гистерезис) не регулируется – она постоянна и составляет примерно 1 бар. Для изменения настроек подсоедините разъем к гидросистеме, отключите питание и снимите его крышку. Поворот гайки Pw вправо увеличивает давление срабатывания, поворот влево уменьшает его. После завершения регулировки установите крышку разъема.
В комплект входит:
- Защита от сухого хода LCS 1 с резьбой 1/2"
- Гарантийный талон с инструкцией
