Предохранительный клапан STS20.S/200 97°C 3/4" капилляр 2000 мм WATTS

Код: 17969294292

Как заказать

7961 грн

Цена указана с доставкой в Украину

Товар есть в наличии

КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?

Заказывайте большое количество товаров у этого продавца

ВСЕ ТОВАРЫ ПРОДАВЦА №101716479

Информация

Время доставки: 7-10 дней
Состояние товара: новый
Доступное количество: 10

Описание

Заказывая «Предохранительный клапан STS20.S/200 97°C 3/4" капилляр 2000 мм WATTS» данный товар из каталога «Счетчики воды и счетчики», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

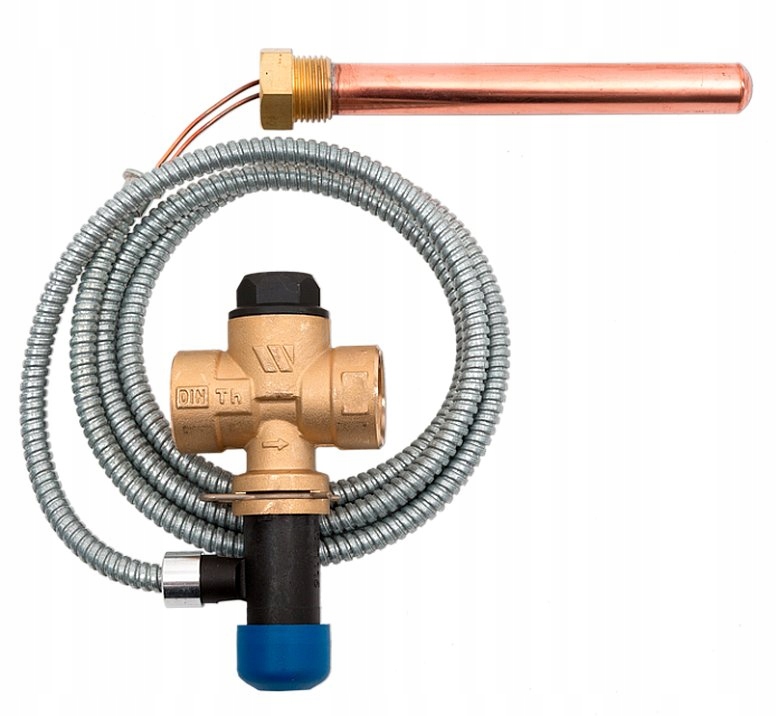

Термостатический предохранительный клапан

для твердотопливных котлов STS20.S/200 97°C 3/4"

капилляр 2000 мм 10027618 / 0232625 WATTS

Клапан термопредохранительный сливной для твердотопливных котлов без разбрызгивания,

с двойной защитой и капилляром с поворотным соединением на 360°.

Защита от чрезмерного повышения давления

Котлы на биомассе здесь рассматриваются аналогично котлам на твердом топливе, поэтому для них требуется установка расширительных баков открытой системы, размещенных в самой высокой точке установки. В настоящее время в Технических условиях, которым должны соответствовать здания и их расположение, в §133, пункт 7 указано, что «Запрещается применять твердотопливный котел для питания водонагревательной установки закрытой системы, оборудованной мембранным расширительным баком, за исключением твердотопливного котла номинальной мощностью до 300 кВт, оборудованного устройствами для отвода избыточного тепла». Это означает, что котлы на биомассе мощностью до 300 кВт не обязательно должны иметь открытый расширительный бак при условии, что они оснащены расширительным баком и дополнительно устройством для отвода избыточного тепла. На практике таким устройством является клапан СТС, т.е. термопредохранительный клапан.

Принцип работы

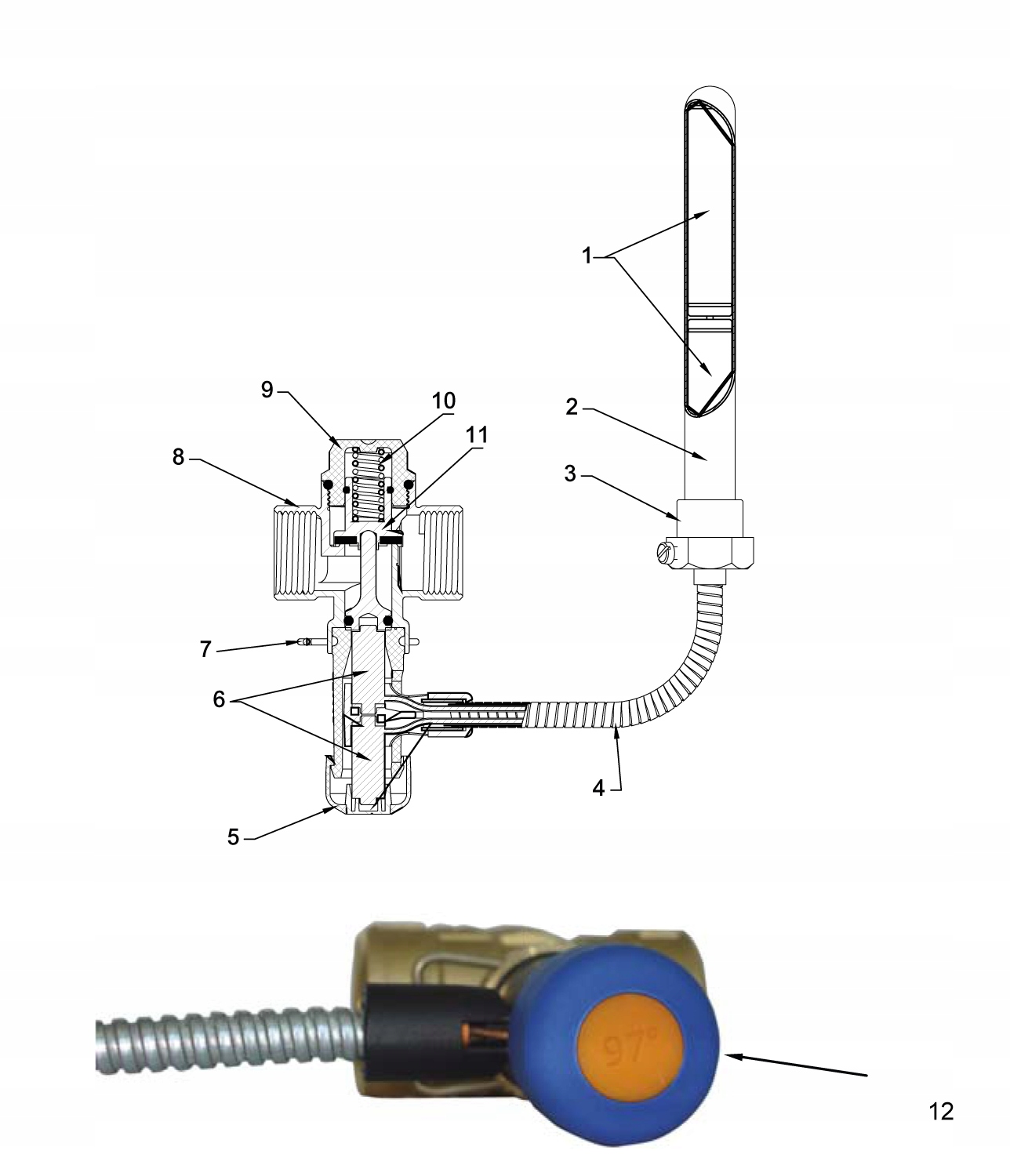

По мере повышения температуры объем тепловой среды зонда увеличивается. Фактор через капилляр оказывает гидравлическое воздействие на сильфон в приводе, вызывая его деформацию и смещение толкателя, открывающего тарелку клапана. Когда температура падает, возвратная пружина заставляет тарелку закрываться. Клапаны STS калибруются на заводе на постоянную температуру открытия 97°C.

Клапаны STS оснащены измерительным зондом с термодатчиком, соединенным с исполнительным элементом через капилляр. Зонд имеет внешнюю резьбу (обычно 1/2") для крепления в водяной части котла.

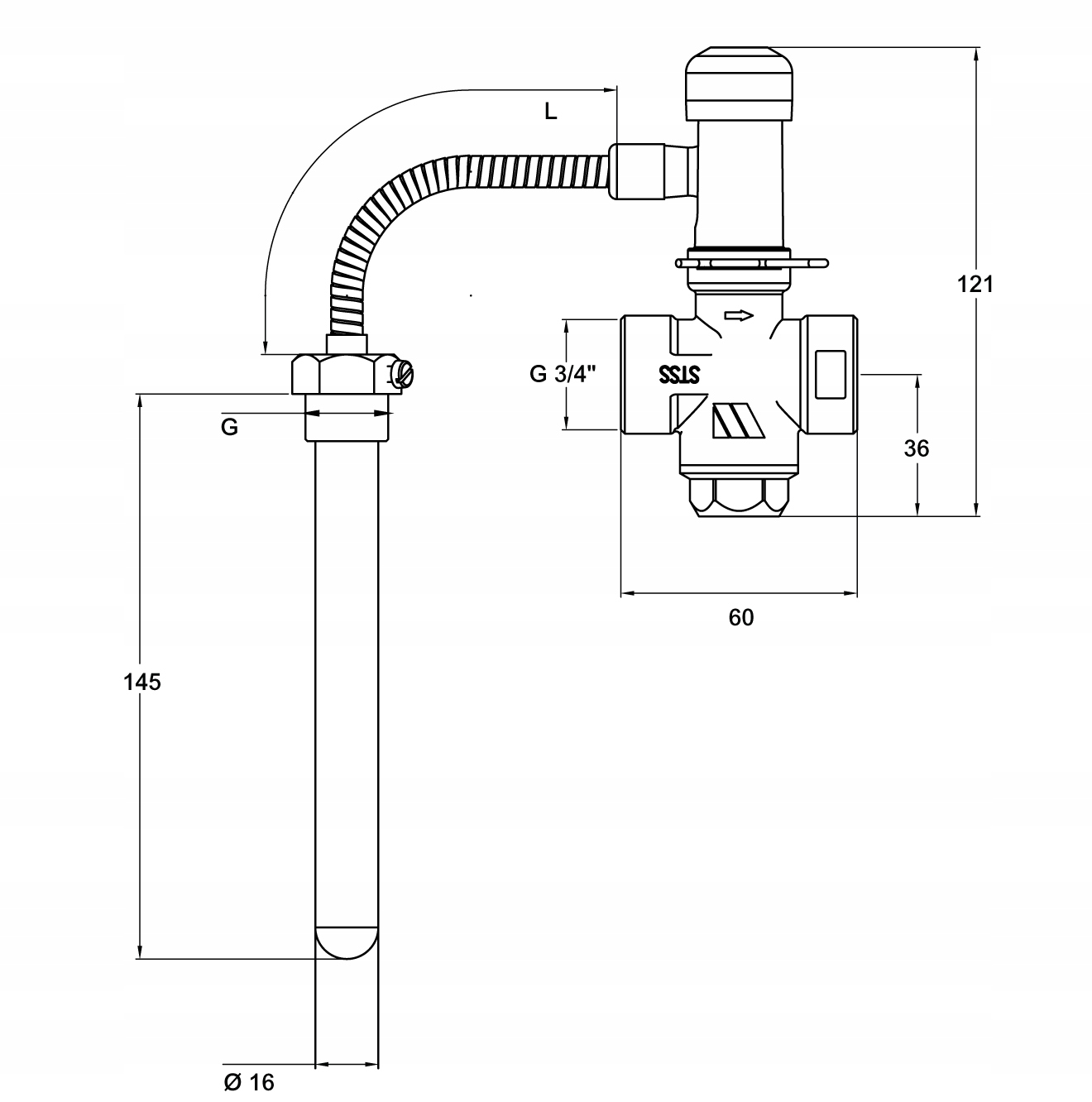

Технические характеристики

Корпус из латуни CW617N.
Погружной зонд с крышкой диаметром 145 мм и резьбовым соединением 1/2 дюйма.
Максимальная производительность дренажа: 6500 л/ч при 8 бар.
Максимальное рабочее давление: 10 бар.
DK/KTS: ремонтный комплект для клапанов STS и STS20.S состоящий из конуса клапана и пружины конуса клапана.

Принципы установки клапана

Тепловой предохранительный клапан, установленный в установке с питанием от твердотопливного котла, служит для рассеивания избыточной энергии, возникающей в результате повышения температуры котловой воды. Может использоваться как в системах отопления с закрытыми, так и с открытыми расширительными баками.

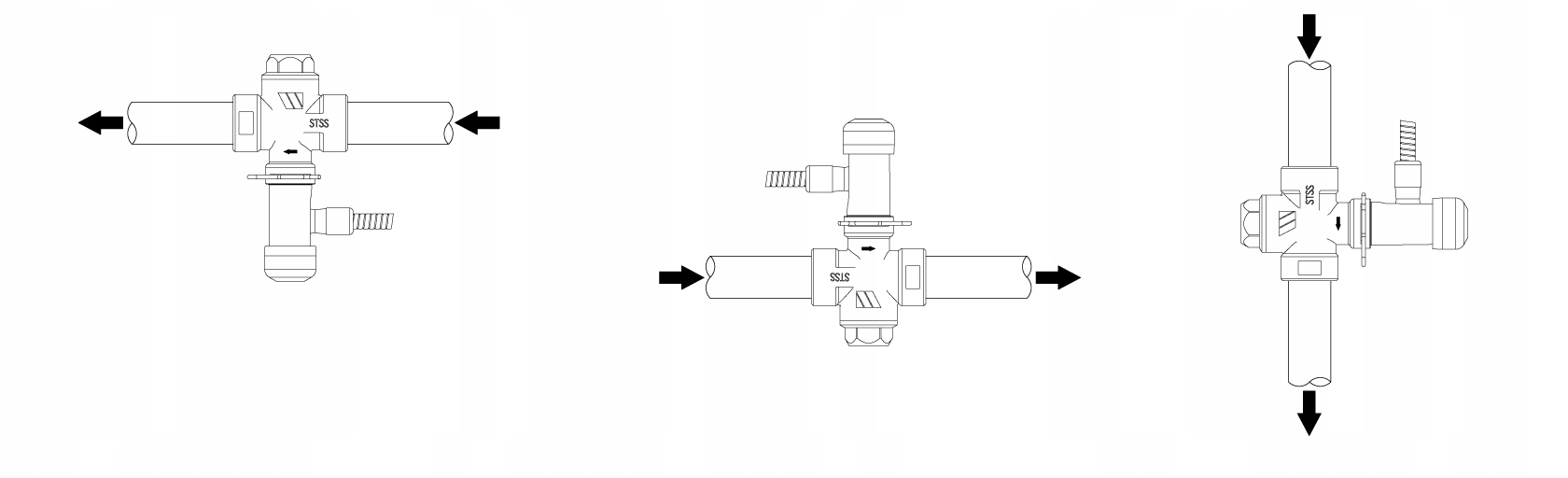

Клапан можно установить в любом положении, сохраняя направление потока воды, указанное стрелкой на корпусе клапана

Кнопка ручного запуска должна быть видна, чтобы клапан можно было открыть в любой момент.

Для защиты от ожогов курок следует направить в соответствующую сливную воронку (модель IS). Чтобы обеспечить правильную работу клапана, на сливной трубе не следует устанавливать колена. Взаимозаменяемо

Изогнутую трубу следует использовать с радиусом изгиба, равным как минимум 3-кратному диаметру трубы. В целях безопасности рекомендуется устанавливать запорные краны до и после клапана.

Техническое обслуживание клапана СТС

Чтобы обеспечить длительную и безаварийную работу термопредохранительного клапана, его необходимо периодически (не реже одного раза в год) эксплуатировать. Для выполнения такой операции нажмите и удерживайте кнопку ручного запуска, расположенную в термостатической части. Выполнение этого действия позволяет очистить сальники клапанов, на которых обычно скапливается грязь.
