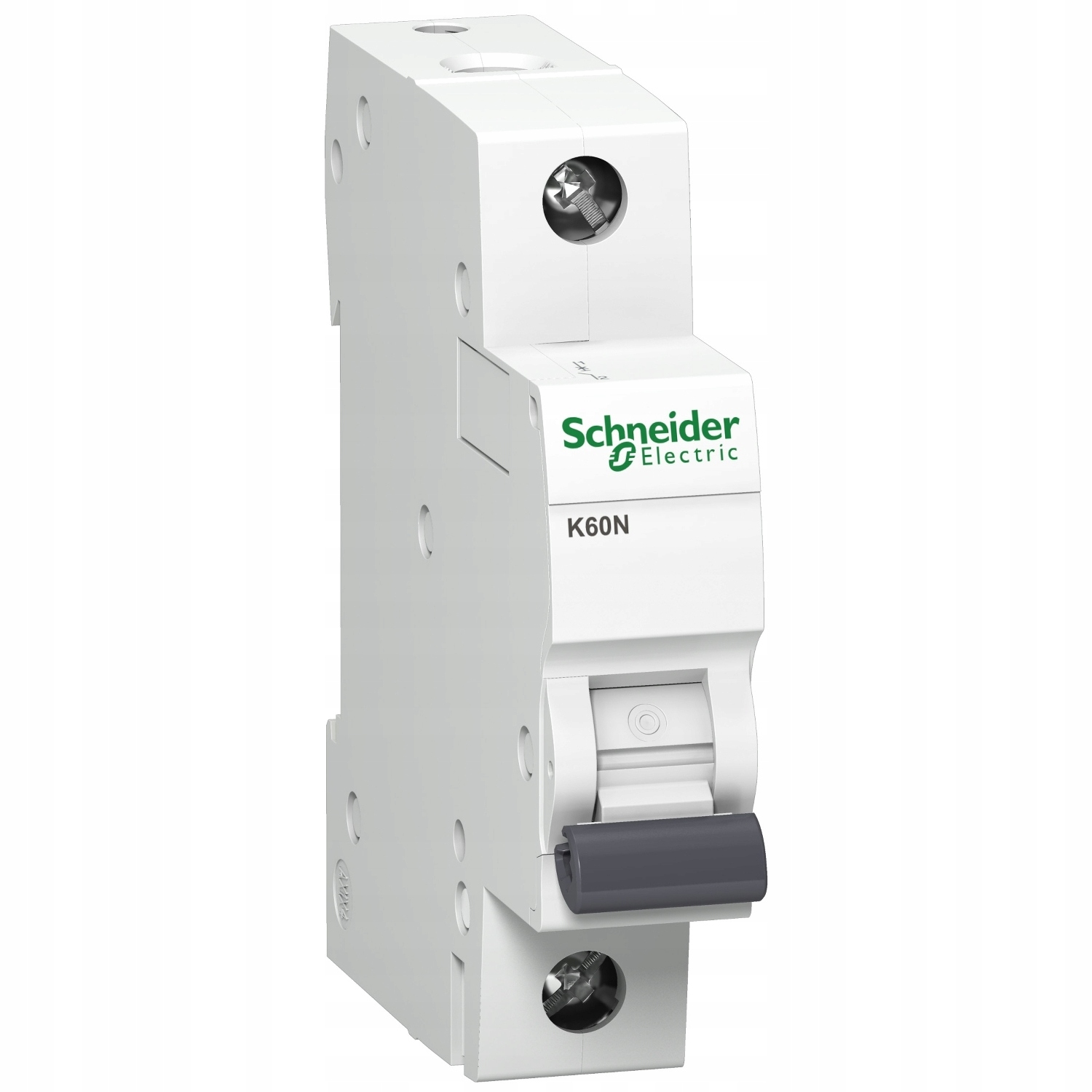

Schneider Electric, K60 K60N-C2-1 C 2A 1-полюсный автоматический выключатель, A9K02102

Основные параметры

• Применение устройства: Распределение
• Ассортимент продукции: Acti 9
• Название продукта: Acti 9 K60
• Тип продукта или компонента: Автоматический выключатель
• Краткое название устройства: K60N
>
• Описание полюсов: 1П
• Количество защищаемых полюсов: 1
• [In] номинальный ток: 2 А
• Тип сети: Переменный ток ( AC)
li>
• Технология отключения: термомагнитная.
• Характеристики: C.
• Отключающая способность: 6000 A Icn согласно EN/IEC 60898-1 - 230 В переменного тока. ток (переменный ток) 50/60 Гц, 6000 А Icn согласно EN/IEC 60898-1 - переменный ток 230 В (переменный ток) 50/60 Гц
• Категория использования: Категория A согласно IEC 60947-2 , Категория A согласно IEC 60947-2
• Функция изоляции: Да согласно EN/IEC 60898-1, Да согласно EN/IEC 60898-1, Стандарты EN/IEC 60898-1, EN/IEC 60898-1
• Сертификаты продукции: ОВЭ, VDE

Дополнительные параметры:

• Частота сети: 50/60 Гц
• Верхний предел магнитного срабатывания: 5...10 х В
• [ Ics] номинальный рабочий ток отключения: 6000 A 100 % x Icu согласно EN/IEC 60898-1 - переменный ток 230 В (переменный ток) 50/60 Гц, 6000 A 100 % x Icu согласно EN/IEC 60898-1 - 230 В переменного тока (AC), 50/60 Гц.
• Класс ограничения: 3 согласно EN/IEC 60898-1.
• Номинальное напряжение изоляции [Ui]: 440 В переменного тока (AC). ) 50/60 Гц согласно EN/IEC 60898-1
• Номинальное импульсное выдерживаемое напряжение [Uimp]: 4 кВ согласно EN/IEC 60898-1
• Индикация положения контакта: НЕТ
• Тип управления: Рычажный
• Локальная сигнализация: Без
• Способ монтажа: Стационарный
• Монтажное основание: DIN-рейка
• li >Подгонка к шинам и распределительным блокам
• : Двойное подключение снизу
• Ширина в модулях 9 мм: 2
• Высота: 81 мм
• Ширина: 18 мм
• Глубина: 70 мм
• Вес изделия: 0,12 кг
• Цвет: Белый
• Механическая прочность: 20000 цикл
• Электрическая долговечность: 20000 циклов
• Подключения - клеммы: Клеммы туннельного типа, на стоковом/выходящем жестком проводе(ах) 0,5...35 мм² макс., Клеммы туннельного типа , после жесткого кабеля(ов) на стороне питания 0,5...35 мм² макс., клеммы туннельного типа, гибкий(е) кабель(и) на выходе(е) 0,5...25 мм² макс., клеммы туннельного типа, гибкий кабель(и) на стороне питания ) 0,5.. .25 мм² макс.
• Длина зачищенной части: 14 мм сверху или снизу
• Момент затяжки: 3,5 Нм сверху или снизу
• Достаточный ток защита: Без

Рабочая среда

• Уровень защиты IP: IP20 в соответствии с IEC 60529
• Степень загрязнения: 2 согласно IEC 60898-1, 2 согласно EN 60898-1< /li>
• Категория перенапряжения: II
• Тропическое исполнение: 2 согласно IEC 60068-1
• Относительная влажность: 95 % при 55 °C
• Высота эксплуатации: (в метрах над уровнем моря): 0...2000 м
• Температура окружающей среды при работе устройства: -25…70 °С
• Температура окружающей среды при хранении: -40… 70 °С

Программа лояльности ЭЛЕКТРОКЛУБ — лучшая партнерская программа для бизнес-клиентов в электротехнической отрасли.

• Покупатели зарегистрированные заранее на сайте программы , приобретая бонусную продукцию у Дистрибьюторов Электроклуба, они получают баллы, которые можно обменять на призы или средства на предоплаченную карту VISA.
• Программа работает автоматически и не требует отправки сканов счетов, кодов с упаковки и т. д.
• Список бонусных товаров доступен на сайте программы «Электроклуб».

ДАННЫЙ ТОВАР УЧАСТВУЕТ В ПРОГРАММЕ ЛОЯЛЬНОСТИ «ЭЛЕКТРОКЛУБ».

Серия Acti9

Квартиры, офисные здания, промышленные предприятия. Можно ли везде использовать одно и то же модульное оборудование?

Как и в случае с другими устройствами, существуют серии модульного оборудования, предназначенного для домашнего, промышленного и коммерческого использования.

Пример двух серий модульного оборудования от Schneider Electric: К60, предназначенной преимущественно для жилых помещений, и Acti 9, рекомендованной для использования на промышленных и коммерческих объектах.

1) Какие стандарты применяются к миниатюрным автоматическим выключателям?

Для миниатюрных автоматических выключателей существует два стандарта, в соответствии с которыми они могут быть изготовлены.

• EN 60898 Стандарт -1 определяет требования к автоматическим выключателям, используемым в домашних и аналогичных установках. Устройства, изготовленные в соответствии с настоящим стандартом, предназначены для эксплуатации неквалифицированными лицами (например, включение выключателя человеком, находящимся дома после отключения выключателем короткого замыкания).
• Стандарт EN 60947-2 определяет требования к автоматическим выключателям, которые в широком смысле можно определить как предназначенные для промышленного применения. Эти устройства должны эксплуатироваться только квалифицированными специалистами.

Пример паспортной таблички автоматического выключателя с параметрами, определенными в соответствии с требованиями промышленного стандарта EN 60947-2 и стандарта защиты бытовых электроустановок: EN 60898-1. Миниатюрные автоматические выключатели серии iC60N полностью соответствуют двум стандартам, поэтому могут использоваться как в установках, обслуживаемых только квалифицированным персоналом, так и в жилых и аналогичных установках.

2) Каковы различия в долговечности промышленного и бытового оборудования?

Примером различных требований к оборудованию в зависимости от его назначения является устойчивость к короткому замыканию. На промышленных объектах, особенно вблизи трансформатора или при использовании шин для распределения электроэнергии, от применяемых автоматических выключателей может потребоваться сила короткого замыкания до нескольких десятков кА. Каскадные таблицы доступны для устройств серии Acti9. Благодаря координации защиты, такой как автоматический выключатель в литом корпусе серии NSX, с миниатюрным автоматическим выключателем iC60 (например, дополненным модулем дифференциального тока Vigi iC60), последний можно использовать при ожидаемых токах короткого замыкания до 80 кА во всем диапазоне токов. , т.е. до 63 А. Самостоятельно выключатели МТЗ серии iC60 характеризуются прочностью короткого замыкания Icu = 10/15/25 кА в зависимости от исполнения. Для оборудования в квартирах и домах обычно достаточно силы короткого замыкания 6 кА

Пример таблицы каскадирования для компактных автоматических выключателей iC60 и NSX

В промышленных условиях защитные устройства также подвергаются воздействию более сильных скачков напряжения, например, связанных с коммутацией мощных нагрузок или возникновением коммутационных перенапряжений. Автоматические выключатели Acti 9 характеризуются выдерживаемым импульсным напряжением Uimp = 6 кВ.

В случае оборудования для жилых помещений обычно достаточно напряжения 4 кВ.

Удельное значение характер работ и воздействия, которым может подвергаться оборудование, защищающее промышленные и бытовые установки, совершенно различны. Отсюда и разные требования к устройствам для жилых и промышленных установок.
