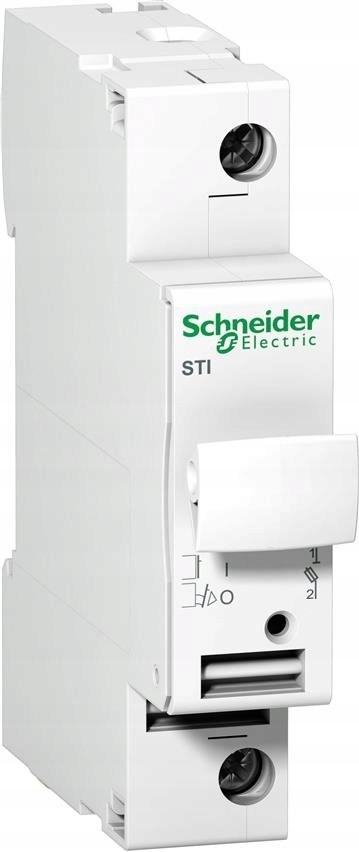

Schneider Electric, Цилиндрический предохранительный выключатель 1P 10x38 мм Schneider, A9N15636

Основные параметры

• Ассортимент продукции: Acti 9
• Название продукта: Acti 9 STI
• Тип продукта или компонента: Предохранитель
• Краткое название устройства: STI
• Описание полюса: 1P
• Тип сети: 1P
• Номинальное напряжение изоляции (Ui): 690 В
• Степень загрязнения: 3
• Степень защиты IP: 20 (только цоколь), 40 (цоколь в модульная крышка)
• рабочая температура: от –20°C до +60°C
• температура хранения: от –40°C до +80°C
• предохранительная вставка тип: 10,3 x 38 мм
• номинальное напряжение (Ue) плавких вставок: 500 В AC
• ток короткого замыкания (Isc) плавких вставок - aM: 120 кА
• Ток короткого замыкания (Isc) вставки - gG: 120 кА

Дополнительные параметры

• Номинальный ток [In]: 2...25 А
• Характеристика предохранителя: AM, GG
• Размер предохранителя: 10,3 x 38 мм.
• Номинальное рабочее напряжение [Ue]: 500 В переменного тока.
• Номинальное напряжение изоляции [Ui]: 500 В переменного тока, 50/60 Гц.
• Монтаж. режим: на клипсе
• Монтажный кронштейн: DIN-рейка
• Шаг 9 мм: 2
• Высота: 81 мм
• Ширина: 18 мм< /li>
• Глубина: 75 мм
• Цвет: белый
• Соединения - клеммы: Винтовые клеммы 1 кабель(и) 0,75...10 мм² жесткий, Винтовые клеммы 2 кабеля (s) 0,75...4 мм² жесткий, Винтовые клеммы 1 кабель(и) 0,5...6 мм² гибкий, Винтовые клеммы 2 кабеля(ей) 0,5...6 мм² гибкий
• Длина потоковой передачи: 12 мм
• Момент затяжки: 2 Нм

Рабочая среда

• Степень загрязнения: 2
• Окружающая среда температура хранения: 4085 °C.
• Стандарты: EN/IEC 609473.

Переключатели C60NA-DC, SW60-DC, C120NA-DC предназначены для безопасной изоляции инвертора от остальной части фотоэлектрической установки. Дополнительный фиксатор рычага позволяет заблокировать рычаг в выключенном положении для дополнительной безопасности при обслуживании инвертора. Поставляется с дополнительными межполюсными крышками для увеличения изоляционного расстояния. Заводская разводка, готовность к непосредственной установке в распределительную коробку.

Модульное оборудование Acti 9 Schneider Electric устанавливает самые высокие стандарты с точки зрения безопасности электроустановок, а также возможностей сигнализации и управления с использованием систем связи. Модульное оборудование Acti 9 обеспечивает безопасность при обслуживании установки на протяжении всего срока ее эксплуатации. Модульные системы устройств Acti 9 предназначены для минимизации времени простоя и предотвращения непреднамеренного отключения. Модульное оборудование Acti 9 упрощает окончательное распределение энергии в зданиях и промышленных предприятиях. По мере появления новых стандартов установки или изменения требований к зданию модульное оборудование Acti 9 можно легко расширить. Это гибкая и открытая система, комплексные и интегрированные элементы которой могут взаимодействовать с любой системой управления зданием. Оборудование Acti9 гарантирует полную безопасность во время работы благодаря VisiSafe.
