Schneider Electric, Acti9 iC60N-C16-3 C 16A 3-полюсный автоматический выключатель, A9F04316

Основные параметры

• [In] номинальный ток: 16 А
• отключающая способность: 6000 A Icn при 400 В переменного тока (AC) 50/60 Гц согласно EN/IEC 608981.
• отключающая способность: 36 кА Icu при токе 12...60 В. переменный ток (AC) 50/60 Гц согласно EN/IEC 609472
• отключающая способность: 10 кА Icu при 380...415 В переменный ток (AC) 50/60 Гц согласно EN/IEC 609472
• Отключающая способность: 20 кА Icu при 220...240 В переменного тока (AC) 50/60 Гц согласно EN/IEC 609472.
• Отключающая способность: 6 кА Icu при 440 В. Переменный ток В (AC) 50/60 Гц согласно EN/IEC 609472.
• отключающая способность: 36 кА Icu при 100...133 В переменного тока (AC) 50/60 Гц согласно EN/IEC. 609472
• отключающая способность: 10 кА Icu при <= 180 В постоянного тока (DC) согласно EN/IEC 609472
• Ассортимент продукции: iC60
• характеристики: C
• Стандарты: EN 608981
• Стандарты: EN 609472
• Стандарты: IEC 608981
• Стандарты: IEC 609472
• изолирующая функция: да согласно EN 608981
• изолирующая функция: да согласно EN 609472
• изолирующая функция: да согласно IEC 608981
• изоляционная функция: да согласно IEC 609472
• количество защищенных полюсов: 3
• тип сети: переменный ток (AC)
• тип сети: постоянный ток (DC)
• тип сети: постоянный ток (DC)
• li>
• Символ отключающей способности: N
• Описание полюса: 3P
• Тип продукта или компонента: миниатюрный автоматический выключатель
• Название продукта: Acti 9 iC60< /li>
• Категория использования: категория A согласно EN 608981
• Категория использования: категория A согласно IEC 608981
• Применение устройства: распространение
• краткое название устройства: iC60N
• технология срабатывания: термомагнитная
• ассортимент продукции: Acti 9

Дополнительные параметры

• [Ics] номинальный рабочий ток отключения: 15 кА 75 % согласно EN 609472 220...240 В переменного тока (AC) 50/60 Гц
• [Ics] номинальный рабочий ток отключения: 7,5 кА 75 % согласно EN 609472 380...415 В переменного тока (AC) 50/60 Гц
• [Ics] номинальный рабочий ток отключения: 4,5 кА 75 % согласно EN 609472 440 В переменного тока (AC) 50/60 Гц
• [Ics] номинальный рабочий ток отключения: 15 кА 75 % согласно IEC 609472 220...240 В переменного тока ( AC) 50/60 Гц
• [Ics] номинальный рабочий ток отключения: 7,5 кА 75% согласно IEC 609472 380...415 В переменный ток (AC) 50/60 Гц
• [Ics] номинальный рабочий ток отключения: 4,5 кА 75 % согласно IEC 609472 Переменный ток 440 В (AC) 50/60 Гц
• [Ics] номинальный рабочий ток отключения: 27 кА 75 % согласно IEC 609472 12...133 В переменного тока (AC) 50/60 Гц
• [Ics] номинальный рабочий ток отключения: 27 кА 75 % согласно EN 609472 12...133 В переменного тока (AC) 50/60 Гц
• [Ics] номинальный рабочий ток отключения: 6000 А 100% согласно EN 608981 400 В переменного тока (AC) 50/60 Гц
• [Ics] номинальный ток рабочая отключающая способность: 6000 А 100 % согласно МЭК 608981 400 В переменного тока (AC) 50/60 Гц
• [Ics] номинальный рабочий ток отключения: 10 кА 100 % согласно МЭК 609472 125... 180 В постоянного тока (DC)
• [Ics] номинальный рабочий ток отключения: 10 кА 100 % согласно EN 609472 125...180 В постоянного тока (DC)
• Номинальная изоляция напряжение [Ui]: 500 В переменного тока (AC) 50/60 Гц согласно EN 609472
• Номинальное напряжение изоляции [Ui]: 500 В переменного тока (AC) 50/60 Гц согласно IEC 609472< /li li>
• высота: 91 мм
• электрическая долговечность: 10000 циклов
• индикация положения контакта: да
• защита от остаточного тока: отдельный блок
• защита от остаточного тока: отдельный блок
• li>
• Монтажное основание: DIN-рейка
• Механическая долговечность: 20 000 циклов
• Ширина в модулях 9 мм: 6
• Код совместимости: iC60
>
• верхний предел магнитного отключения: 8 x In +/ 20 %
• класс ограничения: 3 согласно EN 608981
• класс ограничения: 3 согласно IEC 608981
>
• местная сигнализация: индикатор отключения
• номинальное выдерживаемое импульсное напряжение [Uimp]: 6 кВ согласно EN 609472
• номинальное выдерживаемое импульсное напряжение [Uimp]: 6 кВ согласно IEC 609472
• цвет: белый
• Ширина: 54 мм
• Сегмент рынка: жилые дома
• Сегмент рынка: небольшие коммерческие объекты
>
• глубина: 78,5 мм
• Момент затяжки: 22 Нм сверху или снизу
• Вес изделия: 0,375 кг
• Соединительные клеммы: двойной зажим (верхний или нижний) нижняя) 125 мм² жесткая
• клеммы подключения: двойной зажим (сверху или снизу) 116 мм² гибкая
• длина изолированной секции: 14 мм для верхнего или нижнего подключения
• тип управления: рычаг
• [Ue] номинальное рабочее напряжение: 220...240 В переменный ток (AC) 50/60 Гц
• [Ue] номинальное рабочее напряжение: 400 В переменный ток (AC) 50/60 Гц
• [Ue] номинальное рабочее напряжение: 380...415 В переменный ток (AC) 50/60 Гц
• [Ue] номинальное рабочее напряжение: 440 В ток переменный ток (AC) 50/60 Гц
• [Ue] номинальное рабочее напряжение: 12...133 В переменный ток (AC) 50/60 Гц
• [Ue] номинальное рабочее напряжение: 125...180 В постоянного тока (DC)

Рабочая среда

• sto

Автоматический выключатель Schneider Electric серии iC60N, артикул A9F04316

• 3-полюсный
• номинальный ток - 16А
• Характеристика C
• стойкость к короткому замыканию 6кА
• обеспечивает защиту от коротких замыканий и перегрузок
• возможность прямого соединения двух проводов разного сечения
• оптический индикатор электрического отключения Visi-Trip, белый и красный
• Индикатор Visi Safe обеспечивает постоянную защиту отводящего контура, сигнализирует о безопасном состоянии контактов
• возможность отключения демонтаж одного устройства без необходимости снятия соединительной рейки
• съемность с DIN-рейки без инструментов

Программа лояльности ЭЛЕКТРОКЛУБ — лучшая партнерская программа для бизнес-клиентов в электротехнической отрасли.

• Покупатели зарегистрированные заранее на сайте программы , приобретая бонусную продукцию у Дистрибьюторов Электроклуба, они получают баллы, которые можно обменять на призы или средства на предоплаченную карту VISA.
• Программа работает автоматически и не требует отправки сканов счетов, кодов с упаковки и т.п.
• Список бонусных товаров доступен на сайте программы «Электроклуб».

ДАННЫЙ ТОВАР УЧАСТВУЕТ В ПРОГРАММЕ ЛОЯЛЬНОСТИ «ЭЛЕКТРОКЛУБ».

iC60N от Schnieder Electric соответствуют как строительным, так и промышленным стандартам. Благодаря этому их можно использовать в жилых и общественных зданиях. Их несомненным преимуществом является система VisiTrip, т.е. два индикатора на передней панели:

- индикаторы срабатывания – которые сигнализируют об отключении из-за нарушения красного цвета

– индикатор смены контактов – видимый зеленая полоска гарантирует физическое размыкание контактов и позволяет выполнять действия в отходящей цепи в полной безопасности.

Выключатели оснащены двойными защелками, позволяющими снимать их с контактной рейки без использования инструментов. . Большим преимуществом этой серии является широкий ассортимент устройств. Автоматические выключатели iC60N/H доступны в версиях 1P, 2P, 3P, 4P с характеристиками B, C, D до 63А.

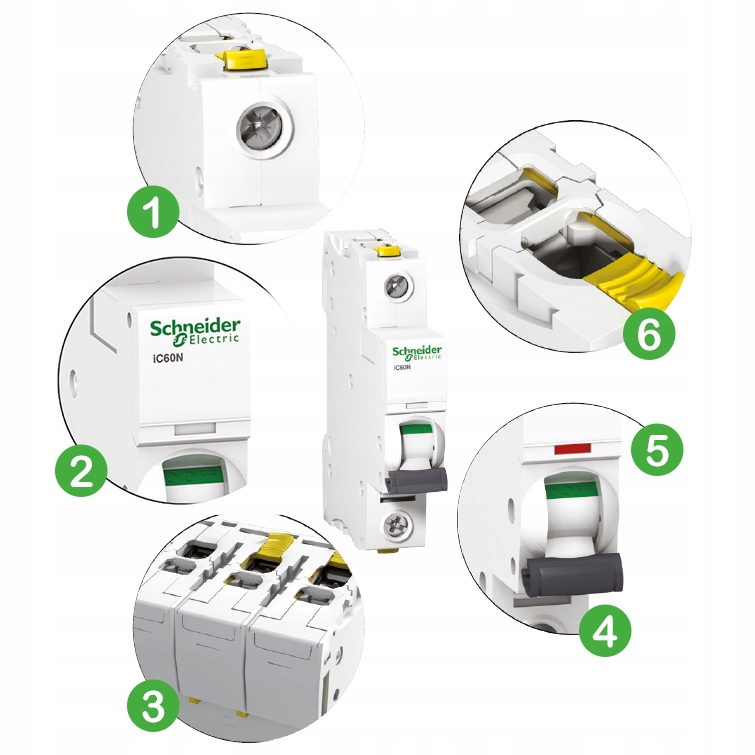

1 — Клеммы с изоляцией IP20.

2 — Большая площадь для маркировки цепей.

3 — Двойная защелка позволяет снимать камеру спереди без инструментов и без снятия направляющей.

4-Индикатор состояния контактов

• Отключение изоляции в соответствии с требованиями стандарта IEC/EN 60947-2.
• Видимый индикатор зеленая полоска гарантирует физическое размыкание контактов и позволяет выполнять операции на цепи стока в полной безопасности.

Окно индикатора 5 отключений.

Индицируется отключение из-за неисправности. красным индикатором спереди.

6 - Двойные клеммы для подключения сверху или снизу: кабель или штыревая шина.

VisiSafe

Использование VisiSafe™ гарантирует, что отводящий контур всегда защищен, независимо от условий перенапряжения, степени износа и опыта оператора, даже в самых требовательные условия. Зеленый индикатор указывает на безопасное состояние контактов.

Особые защитные функции:

• Высочайшая устойчивость к импульсному напряжению: Uimp = 6 кВ
• Гарантия более длительная работа оборудования, несмотря на условия защиты от перенапряжения.
• Наивысшая устойчивость к загрязнению среди модульных устройств: уровень загрязнения 3.
• Поистине универсальный продукт, работающий в любых условиях.
• Номинальное напряжение изоляции: 500 В.
• Полная безопасность человека, маневрирующего рычагом привода.

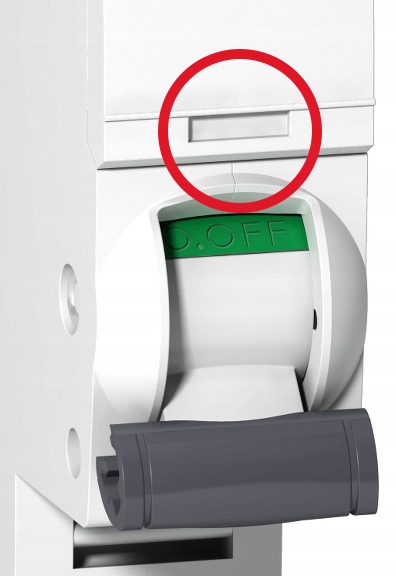

VisiTrip минимизирует время простоя и сокращает время ремонта. Мгновенно выявляйте неисправности и легко определяйте состояние сети. VisiTrip сигнализирует только о неисправных выходах, что позволяет быстро диагностировать, устранять неисправности и повторно подключать нагрузки для облегчения управления зданием и сокращения времени простоя

Особые защитные функции:

• Высочайшая устойчивость к импульсному напряжению: Uimp = 6 кВ.
• Гарантия длительной работы оборудования, несмотря на условия перенапряжения.
• Самая высокая устойчивость к загрязнению среди модульных устройств: уровень загрязнения 3.
• Поистине универсальный продукт, работающий в любых условиях.
• Номинальное напряжение изоляции: 500 В.
• Полная безопасность человек, маневрирующий рычагом привода.

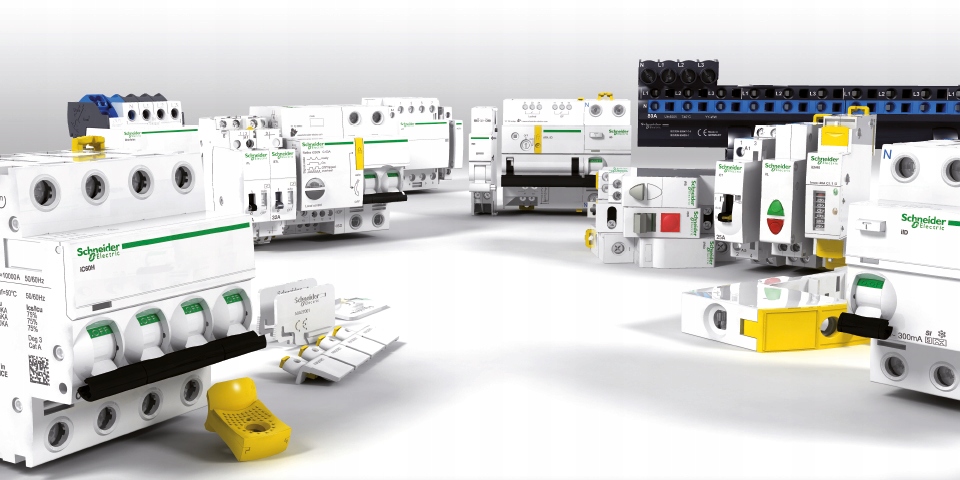

Модульное оборудование Acti 9 Schneider Electric устанавливает самые высокие стандарты с точки зрения безопасности электроустановок, а также возможностей сигнализации и управления с использованием систем связи. Модульное оборудование Acti 9 обеспечивает безопасность при обслуживании установки на протяжении всего срока ее эксплуатации. Модульные системы устройств Acti 9 предназначены для минимизации простоев и предотвращения непреднамеренных отключений. Модульное оборудование Acti 9 упрощает окончательное распределение энергии в зданиях и промышленных предприятиях. По мере появления новых стандартов установки или изменения требований к зданию модульное оборудование Acti 9 можно легко расширить. Это гибкая и открытая система, комплексные и интегрированные элементы которой могут взаимодействовать с любой системой управления зданием. Устройства Acti9 гарантируют полную безопасность во время работы благодаря VisiSafe.

Зеленая премиум-маркировка

Зеленая премиум-маркировка — это стремление компании Schneider Electric предоставлять продукцию с высочайшими экологическими характеристиками в своем классе. Это означает:
