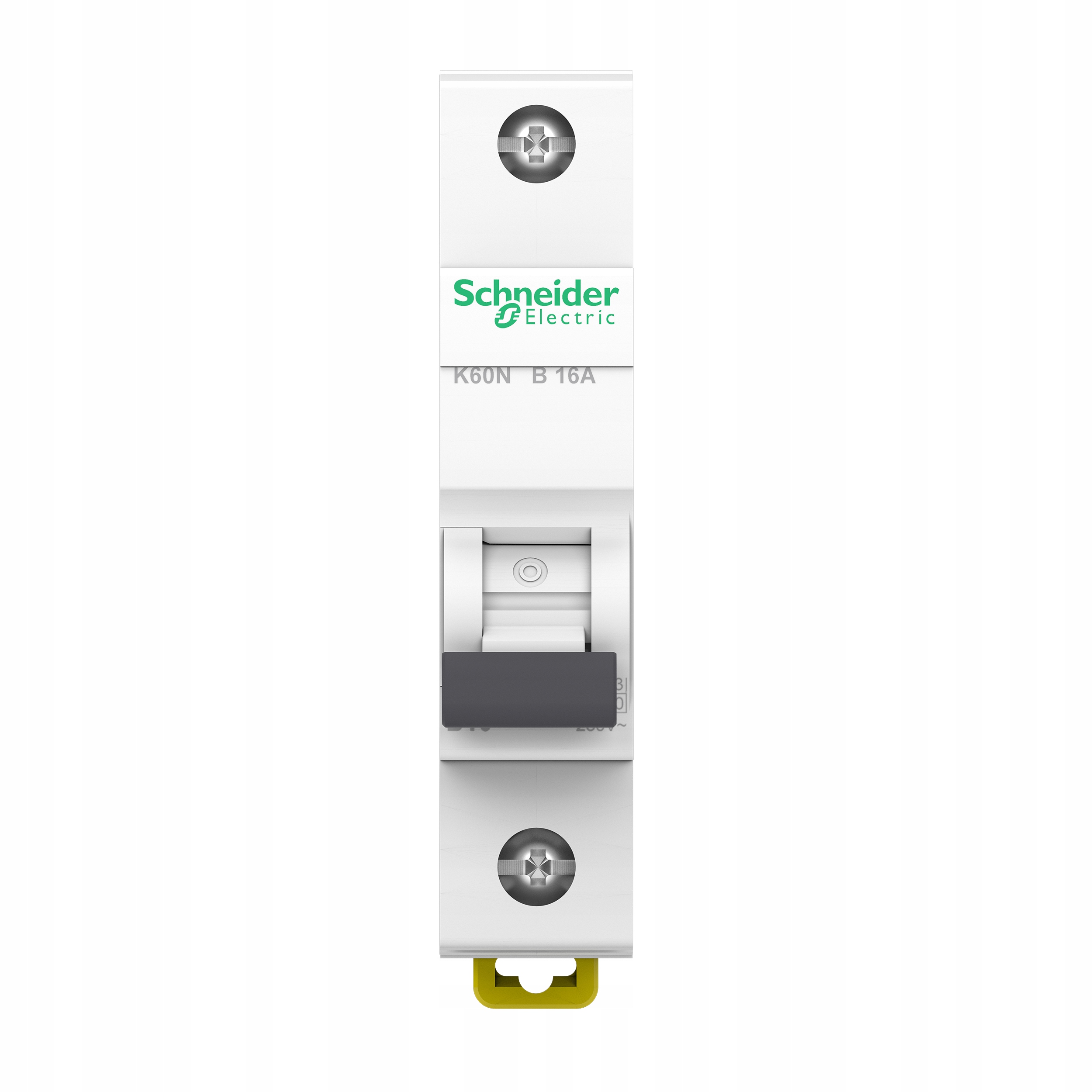

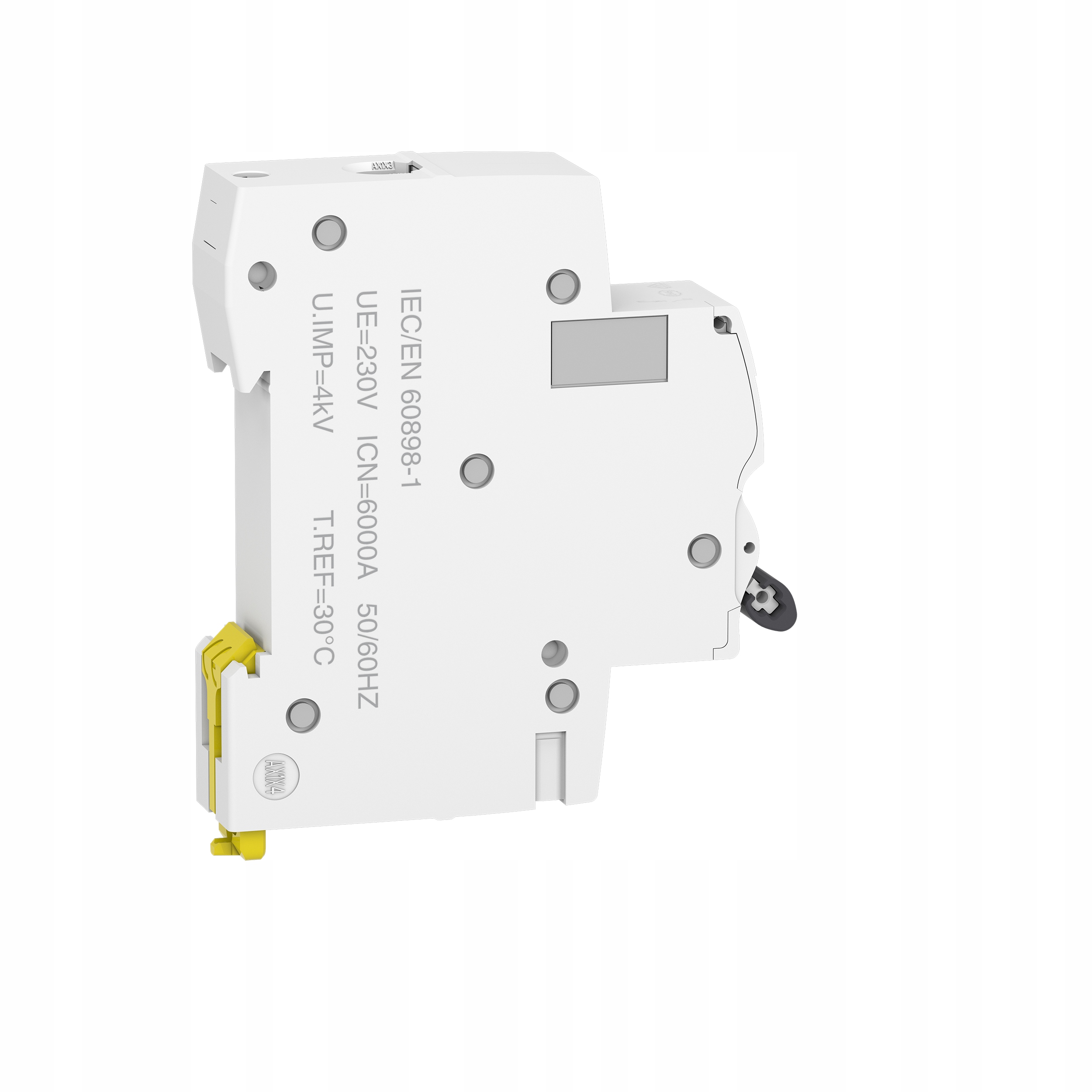

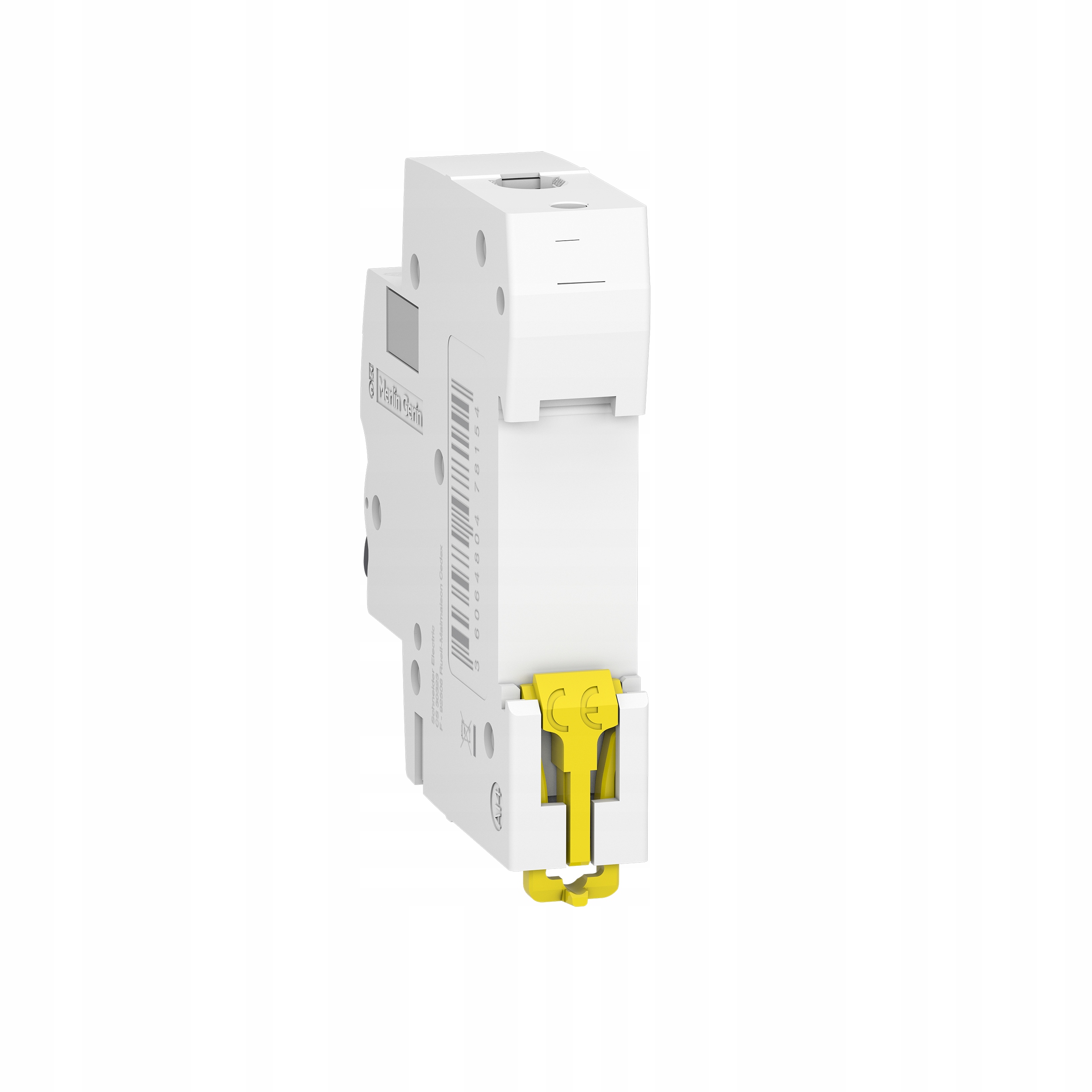

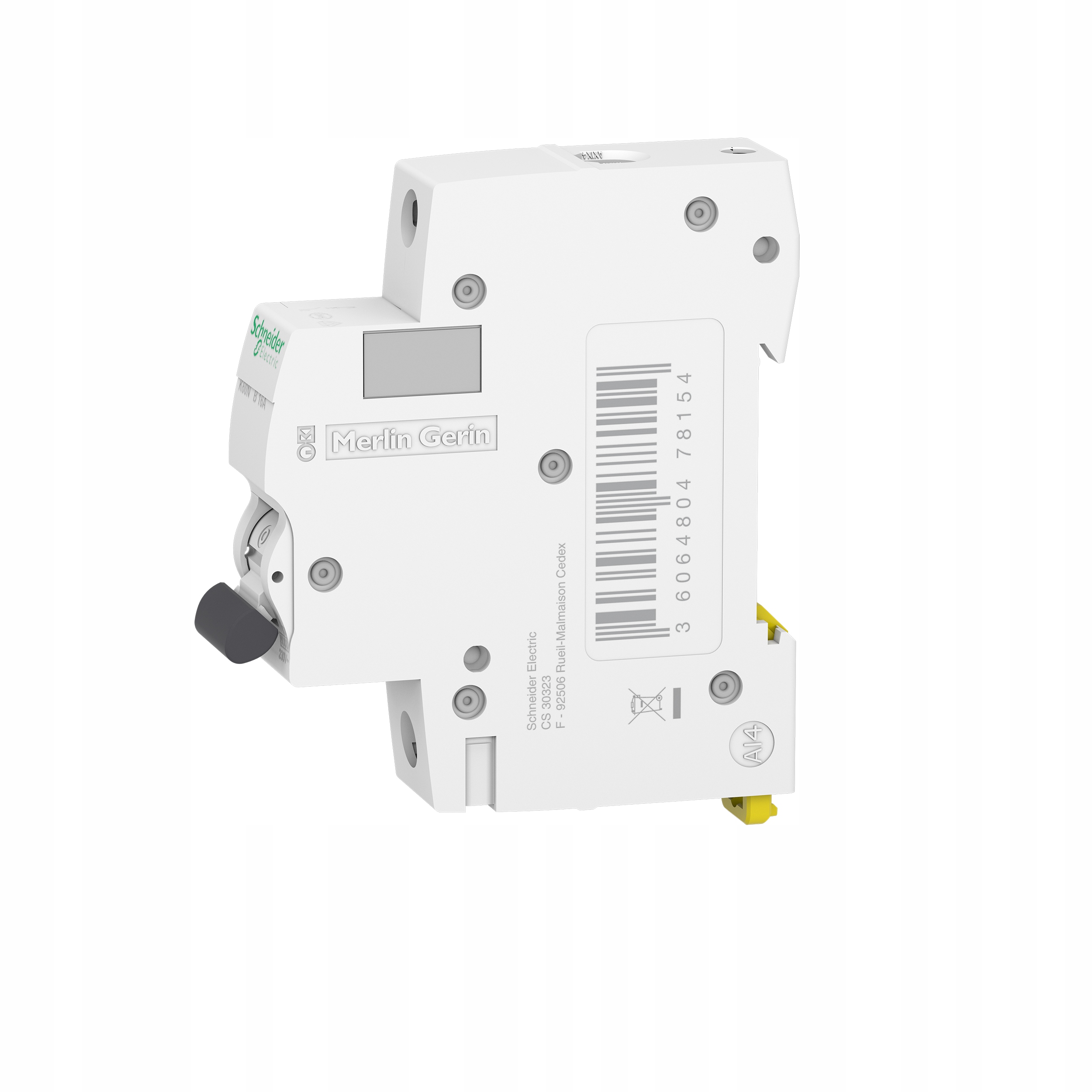

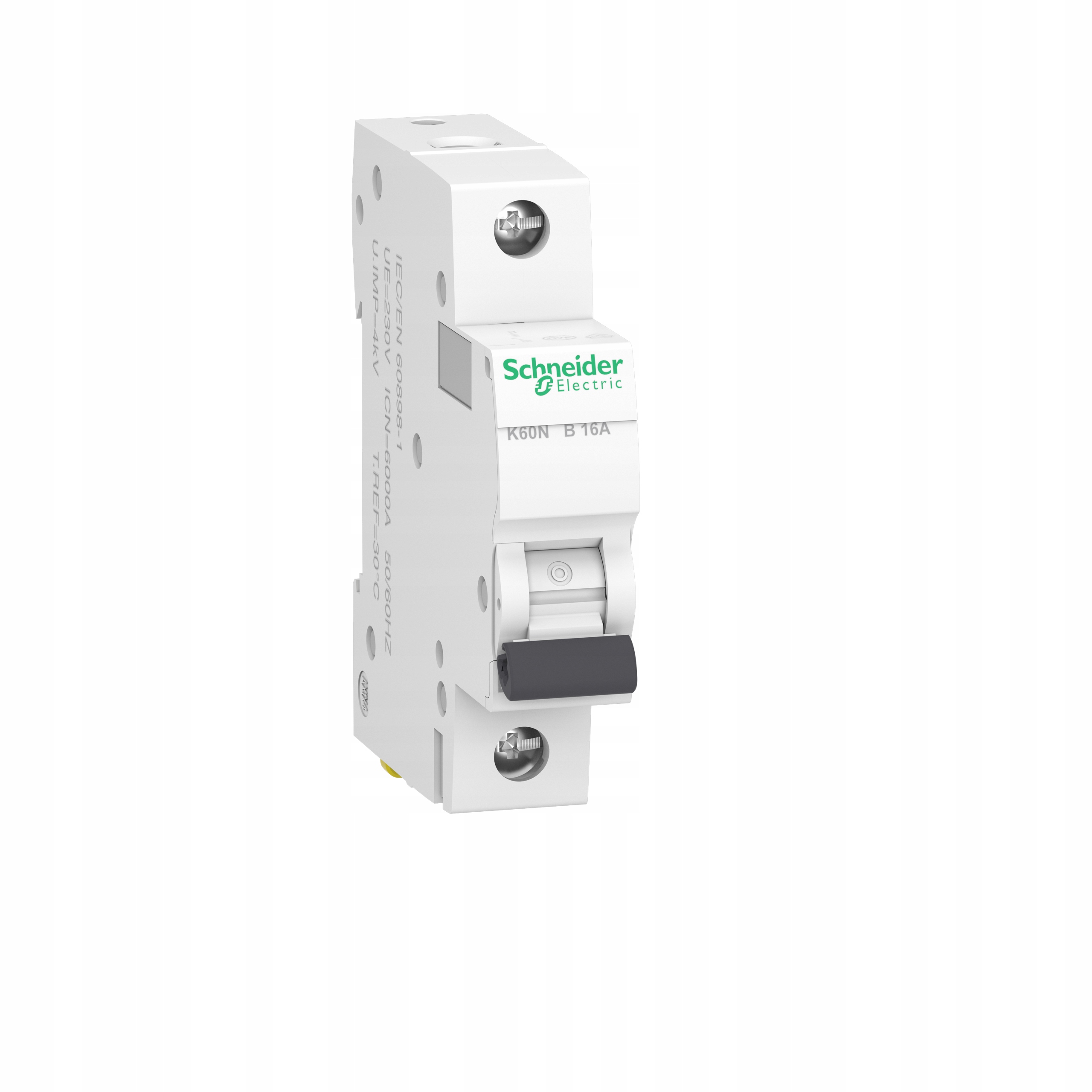

Schneider Electric, K60 K60N-B16-1 B 16А 1-полюсный автоматический выключатель, A9K01116

Основные параметры

• Применение устройства: Распределение
• Ассортимент продукции: Acti 9
• Название продукта: Acti 9 K60
• Тип продукта или компонента: Автоматический выключатель
• Краткое название устройства: K60N
• Описание полюсов: 1П
• Количество защищаемых полюсов: 1
• [In] номинальный ток: 16 А
• Тип сети: Переменный ток ( AC)
li>
• Технология отключения: термомагнитная.
• Характеристики: B.
• Отключающая способность: 6000 A Icn при 230 В переменного тока, 50/60 Гц в соответствии с EN/. IEC 60898-1
• Категория использования: Категория A согласно IEC 60947-2
• Изолирующая функция: Да, в соответствии с EN/IEC 60898-1
• Стандарты: EN/IEC 60898-1
• Сертификаты продукции: VDE, OVE

Дополнительные параметры:

• Частота сети: 50/60 Гц
• Верхний предел магнитного срабатывания: 3...5 х In
• [ Ics] номинальный ток отключения: рабочий, 6000 А, 100 % в соответствии с EN/IEC 60898-1 - 230 В переменного тока, 50/60 Гц
• Класс ограничения: 3 в соответствии с EN/IEC 60898-1
• Класс ограничения: 3 в соответствии с EN/IEC 60898-1
• Класс ограничения: 3 в соответствии с EN/IEC 60898-1 li >
• Номинальное напряжение изоляции [Ui]: 440 В переменного тока, 50/60 Гц в соответствии с EN/IEC 60898-1
• Номинальное импульсное выдерживаемое напряжение [Uimp]: 4 кВ в соответствии с EN/IEC 60898 - 1
• Индикация положения контакта: НЕТ
• Тип управления: Рычажный
• Локальная сигнализация: Без
• Способ установки: Стационарный
>
• Монтажное основание: DIN-рейка
• Подстройка к шинам и распределительным блокам: Нижняя сторона: двухсоединение
• Ширина в модулях: 9 мм 2
• Высота: 81 мм
• Ширина: 18 мм
• Глубина: 70 мм
• Вес изделия: 0,12 кг
• Цвет: Белый
• Механическая прочность: 20 000 циклов.
• Электрическая долговечность: 20 000 циклов.
• Длина изолированной секции: 14 мм для верхнего или нижнего подключения.
• Момент затяжки: 3 . 5 Нм сверху или снизу.
• Защита от остаточного тока: нет.

Рабочая среда

• Уровень защиты IP: IP20 в соответствии с IEC 60529
• Степень загрязнения: 2 согласно IEC 60898-1, 2 согласно EN 60898-1< /li>
• Категория перенапряжения: II
• Тропическое исполнение: 2 согласно IEC 60068-1
• Относительная влажность: 95 % при 55 °C
• Высота при эксплуатации: (в метрах над уровнем моря): 0...2000 м
• Температура окружающей среды при работе устройства: -25…70 °C
• Температура окружающей среды при хранении: -25… 85 °С

Серия Acti9

Квартиры, офисные здания, промышленные предприятия. Можно ли везде использовать одно и то же модульное оборудование?

Как и в случае с другими устройствами, существуют серии модульного оборудования, предназначенного для домашнего, промышленного и коммерческого использования.

Пример двух серий модульного оборудования от Schneider Electric: К60, предназначенной преимущественно для жилых помещений, и Acti 9, рекомендованной для использования на промышленных и коммерческих объектах.

1) Какие стандарты применяются к миниатюрным автоматическим выключателям?

Для миниатюрных автоматических выключателей существует два стандарта, в соответствии с которыми они могут быть изготовлены.

• EN 60898 Стандарт -1 определяет требования к автоматическим выключателям, используемым в домашних и аналогичных установках. Устройства, изготовленные в соответствии с настоящим стандартом, предназначены для эксплуатации неквалифицированными лицами (например, включение выключателя человеком, находящимся дома после отключения выключателем короткого замыкания).
• Стандарт EN 60947-2 определяет требования к автоматическим выключателям, которые в широком смысле можно определить как предназначенные для промышленного применения. Эти устройства должны эксплуатироваться только квалифицированными специалистами.

Пример паспортной таблички автоматического выключателя с параметрами, определенными в соответствии с требованиями промышленного стандарта EN 60947-2 и стандарта защиты бытовых установок: EN 60898-1. Миниатюрные автоматические выключатели серии iC60N полностью соответствуют двум стандартам, поэтому могут использоваться как в установках, обслуживаемых только квалифицированным персоналом, так и в жилых и аналогичных установках.

2) Каковы различия в долговечности промышленного и бытового оборудования?

Примером различных требований к оборудованию в зависимости от его назначения является устойчивость к короткому замыканию. На промышленных объектах, особенно вблизи трансформатора или при использовании шин для распределения электроэнергии, от применяемых автоматических выключателей может потребоваться сила короткого замыкания до нескольких десятков кА. Каскадные таблицы доступны для устройств серии Acti9. За счет координации защиты, такой как автоматический выключатель в литом корпусе серии NSX, с миниатюрным автоматическим выключателем iC60 (например, дополненным модулем дифференциального тока Vigi iC60), последний можно использовать при ожидаемых токах короткого замыкания до 80 кА во всем диапазоне токов. , т.е. до 63 А. Самостоятельно выключатели МТЗ серии iC60 характеризуются прочностью короткого замыкания Icu = 10/15/25 кА в зависимости от исполнения. Для оборудования в квартирах и домах обычно достаточно силы короткого замыкания 6 кА

Пример таблицы каскадирования для компактных автоматических выключателей iC60 и NSX

В промышленных условиях защитные устройства также подвергаются воздействию более сильных скачков напряжения, например, связанных с коммутацией мощных нагрузок или возникновением коммутационных перенапряжений. Автоматические выключатели Acti 9 характеризуются выдерживаемым импульсным напряжением Uimp = 6 кВ.

В случае оборудования для жилых помещений обычно достаточно напряжения 4 кВ.

Удельное значение Характер работы и воздействие, которому может подвергаться оборудование, защищающее промышленные и бытовые установки, совершенно различны. Отсюда и разные требования к устройствам для жилых и промышленных установок.
