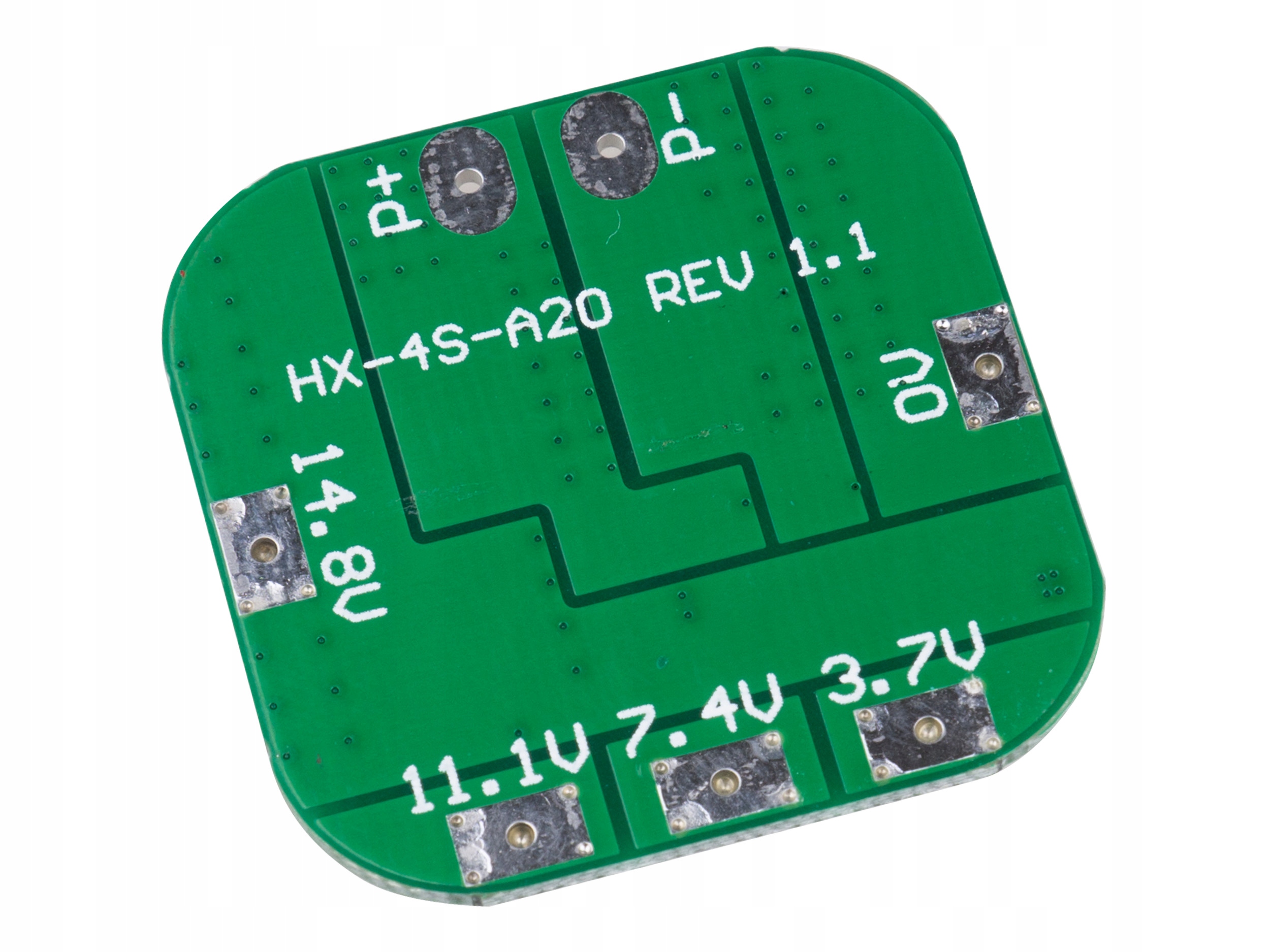

Модуль зарядного устройства Li-Ion 18650 на 4 элемента или 4 блока (4S) от 14,4 до 16,8 В

с защитой

Параметры:

• Зарядное устройство LI-ION 20A 4S 14,8 В BMS 18650.
• Поддерживает аккумуляторы 4S следующих типов: Li-ion, LiCoO2, LiMn2O4, Li (NiCoMn) O2, Lipo.
• Источник питания 14,4–16,8 В.
• Полное напряжение. заряд аккумулятора 16,8 В
• Номинальное напряжение 14,8 В Литий-ионный аккумулятор
• Номинальное напряжение 14,4 В Липо-аккумулятор
• 4 элемента или блока элементов
• Защита от чрезмерного разряда одного элемента 2,3 В - 3,0 В ± 0,08 В
• Минимальное напряжение обнаружения одного элемента: 2,3 В ± 0,08 В
• Защита от максимального напряжения перезаряда на элемент 4,28 В ±0,05 В
• Максимальный рабочий ток: 10 А
• Защита от чрезмерной перегрузки 20А
• Защита от короткого замыкания (время) 250мкс
• Диапазон рабочих температур: -40 + 50 градусов. C
• Температура хранения: -40 ~ +80 градусов C
• Энергопотребление на собственные нужды модуля: 6uA
• Срок службы: 50 000 часов
• Сопротивление 45мОм
• Размеры: 35х35х3 мм

Нет памяти для количества зарядок

Инструкция по пайке BMS:

• B- подключенный отрицательный полюс 1-й ячейки
• B1 точка соединения между ячейкой 1 и 2
• B2 точка соединения между ячейкой 2 и 3
• B3 точка соединения между ячейкой 3 и 4
• B + подключенный положительный полюс 4-й ячейки
• P + питание/разрядка
• P - питание питание/разряд

Важно!!!

После подключения система блокируется и не подает напряжение на выходе, для запуска (разблокировки) требуется подключение к зарядному устройству на мгновение.

Не смешивайте новые и использованные элементы.

Лучше всего использовать элементы с одинаковыми параметрами напряжения, емкости и внутреннего сопротивления.
