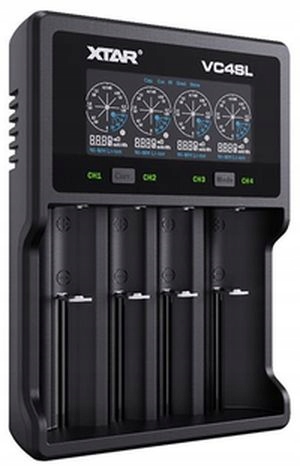

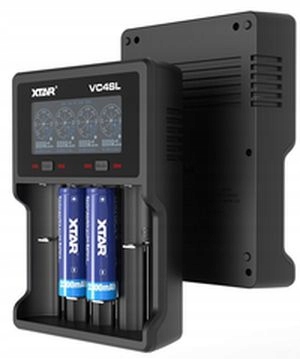

Зарядное устройство для цилиндрических Li-ion/Ni-MH/Ni-CD аккумуляторов 18650 XTAR VC4SL

VC4SL — профессиональное зарядное устройство для процессоров с трехступенчатым процессом зарядки TC/CC/CV и ЖК-дисплеем. Заряжает 1–4 литий-ионных аккумулятора 3,6/3,7 В и Ni-MH аккумуляторов любого типа. емкость типоразмеровAAA/R03, AA/R6, R14/C, D, 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18500, 18650, 18700, 20700, 21700, 22650, 255 00 , 26650, 32650 . Включая защищенные аккумуляторы 20700 и 21700

ЖК-дисплей VA с подсветкой зарядного устройства Xtar VC4SL отображает текущую информацию о рабочем состоянии зарядного устройства: заряд аккумулятора, выраженный в мАч, напряжение аккумулятора, зарядный ток и внутреннее сопротивление элемента. Кроме того, зарядное устройство VC4SL, помимо функции зарядки, имеет еще 2 другие режимы

• Режим «Оценка» позволяет показать точную емкость аккумуляторов. В этом режиме зарядное устройство полностью заряжает элементы, затем разряжает их и снова полностью заряжает. После завершения процесса зарядное устройство показывает реальную емкость аккумулятора (разрядную емкость). Другая функция —
• режим «хранения», при котором зарядное устройство заряжает аккумуляторы не полностью, а только до оптимального порога напряжения, чтобы продлить срок службы хранимого элемента.

Зарядное устройство Xtar VC4SL имеет функцию реактивации глубоко разряженных элементов и элементов с напряжением 0 В. Многие зарядные устройства, представленные на рынке, не способны заряжать такие батареи. Вот тут-то и пригодится зарядное устройство Xtar VC4SL — во многих случаях оно позволяет «спасти» такие аккумуляторы. Просто вставьте глубоко разряженный аккумулятор в зарядное устройство VC4SL, как при обычной зарядке – зарядное устройство обнаружит разряженный аккумулятор и попытается его повторно активировать.

Внимание! Клетки, разряженные ниже определенного уровня, необратимо повреждаются и не могут быть повторно активированы. Следует избегать слишком глубокой разрядки литий-ионных аккумуляторов – это может существенно снизить их долговечность и емкость или привести к полной неработоспособности.

Что такое метод зарядки TC/CC/CV? Это трехэтапный процесс зарядки литий-ионных элементов, обеспечивающий поддержание элемента в хорошем состоянии путем зарядки соответствующим током. на каждом этапе и заканчивая процесс зарядки в нужный момент.

Отдельными этапами процесса TC/CC/CV являются:

• Фаза TC: элементы разряжаются ниже Напряжение 2,9 В «пробуждается» меньшим током.
• Фаза CC: после достижения напряжения 2,9 В элемент заряжается постоянным током в диапазоне от 0,25 А до 3 А.
• Фаза CV. : когда элемент почти заряжен, зарядное устройство переключается на зарядку с уменьшающимся током до тех пор, пока на элементе не будет достигнуто напряжение 4 .2В. После достижения напряжения 4,2В процесс зарядки завершается — аккумулятор полностью заряжен.

Заряженные аккумуляторы, оставшиеся в зарядном устройстве, пройдут естественный процесс саморазряда. Зарядка возобновится, когда напряжение аккумулятора упадет ниже 3,9 В.

Производитель: Xtar Модель / код производителя: VC4SL

Поддерживаемые типы аккумуляторов

• Литий-ионные аккумуляторы 3,6–3,7 В, незащищенные
• Литий-ионные аккумуляторы 3,6–3,7 В, защищенные (с PCM/PCB)
• Никель-металлгидридные аккумуляторы
• 1-4 батареи

Поддерживаемые размеры батарей

10440,14500,14650,16340,17500,17670,18350,18500,18650,18700,20700 ,21700,22650,25500,26650,R03 / AAA,R6 / AA,R14 / C,R20 / D

Входное напряжение: 5 В постоянного тока

Максимум размеры заряженного аккумулятора (ширина х высота) [мм]:26 х 76

Способ зарядки

• TC/CC/CV с процессорным управлением для Li-ion
• CC с процессорным управлением с -ΔV/0ΔV/PVD для Ni-MH

Зарядный ток в CC (основной) фаза [мА]: 0,25А/0,5А/1А/2А/3А

Напряжение завершения зарядки: 4,2В ±0,05В

Ток нагрузки для литиевых элементов [мА]: <120 мА

Другие важные характеристики продукта

• Повторная активация глубоко разряженных элементов и элементов с напряжением 0 В

Защита

• От перегрева зарядного устройства
• От перегрузки/короткого замыкания цепь
• От обратной полярности ячеек

Режимы работы зарядного устройства

• Зарядка (Заряд)
• Измерение емкости в мАч (тест)
• Измерение внутреннего сопротивления в мОм (быстрый тест)
• Хранение — зарядка для хранения аккумулятора
• li>

Функции ЖК-дисплея

• Рабочее состояние/состояние зарядки
• Ток зарядки
• Напряжение аккумуляторов< /li>
• Внутреннее сопротивление ячейки

Размеры (ширина x глубина x высота) [мм]: 156 x 115,5 x 35
