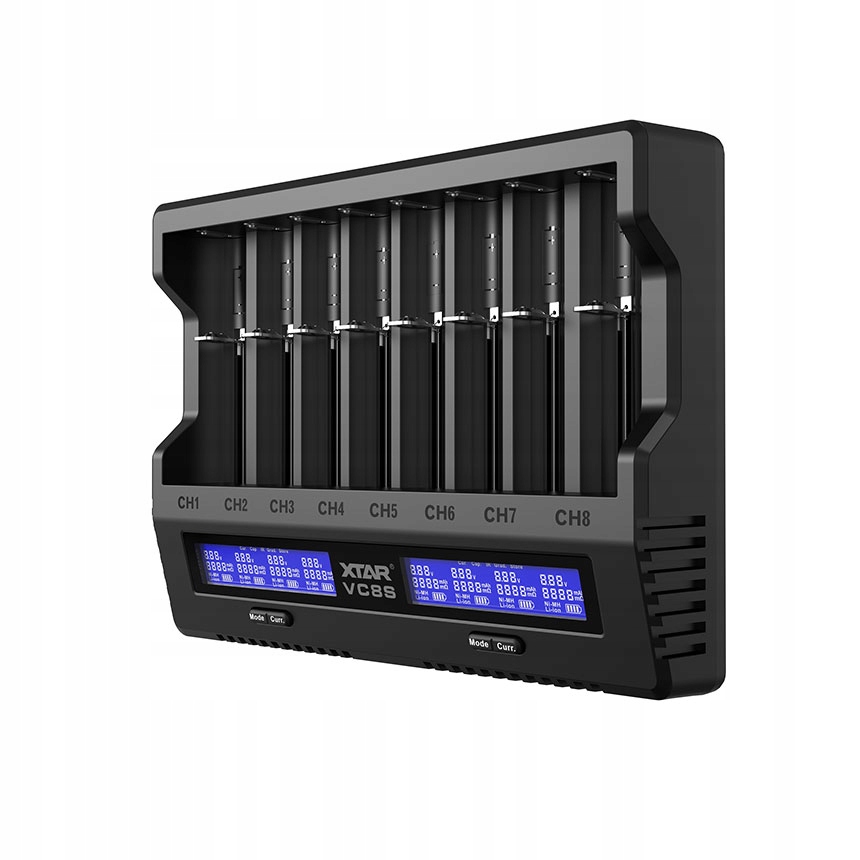

Зарядний пристрій для циліндричних Li-ion і NiMH акумуляторів Xtar VC8S

Наиболее важные функции:

Xtar — известный производитель высококачественных зарядных устройств для литий-ионных аккумуляторов, фонариков и литий-ионных аккумуляторов. Продукты Xtar продаются более чем в 120 странах, в том числе: в США, Германии, Японии и России. Xtar использует материалы высочайшего качества для производства зарядных устройств — от материала корпуса до эффективной электроники. Все зарядные устройства Xtar имеют сертификацию CE, необходимую для европейских рынков.

VC8S — это усовершенствованная версия хорошо зарекомендовавшего себя и популярного зарядного устройства VC8. VC8S — зарядное устройство с трехступенчатым процессом зарядки TC/CC/CV для литий-ионных аккумуляторов и 0ΔV и -ΔV для никель-металлогидридных аккумуляторов. Заряжает 1-8 литий-ионных 3,6/3,7 В и Ni-MH аккумуляторов любой емкости типоразмеров AAA/R03, AA/R6, 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18500, 18650, 18700, 18700. , 20700, 21700 - тоже с защитой, 22650, 25500, 26650. В двух крайних каналах можно заряжать аккумуляторы с низким внутренним сопротивлением даже током 3А (всего 2 элемента).

Максимальный зарядный ток составляет 3А и доступен только для двух крайних каналов и только тогда, когда не используются средние каналы — максимальное зарядное устройство с таким током способно заряжать 2 аккумулятора одновременно. Если поставить 4 аккумулятора, максимальный зарядный ток составит 2А. Если разместить 8 ячеек, максимальный зарядный ток составит 1А. Это еще одно отличие от обычного VC8. Эффективность по току была значительно улучшена, а восемь аккумуляторов, заряжаемых одновременно током 1 А, должны удовлетворить даже самых требовательных пользователей.

ЖК-дисплей с подсветкой зарядного устройства Xtar VC8S отображает текущую информацию о рабочем состоянии зарядного устройства: напряжение заряженных аккумуляторов, зарядный ток, заряд, использованный для зарядки элементов, внутреннее сопротивление элементов, указывает на наличие ошибок и сообщает об окончании зарядки. Тип отображаемой информации можно изменить в любой момент, нажав кнопку «disp» или кнопку режима. Переключение между режимами зарядки возможно длительным удержанием кнопок режима/дисплея. Ток зарядки можно изменить на больший/меньший в любой момент — зарядное устройство измеряет внутреннее сопротивление элемента и согласовывает максимальный (оптимальный) зарядный ток. Для измерения емкости аккумулятора используйте опцию «Град». После завершения процесса оценки качества элементов на дисплее можно прочитать емкость аккумулятора и внутреннее сопротивление.

ВНИМАНИЕ!

В VC8S отображается Режимы " и "град" работают на всех каналах! В случае с предыдущей версией - VC8 эти функции были возможны только на каналах CH1-CH4.

Что такое метод зарядки TC/CC/CV? Это трехэтапный процесс зарядки литий-ионных элементов, гарантирующий поддержание элемента в хорошем состоянии путем зарядки соответствующим током. на каждом этапе и завершение процесса зарядки в нужный момент.

Отдельными этапами процесса TC/CC/CV являются:

• Фаза TC: аккумуляторы разряжаются ниже 2,9 В. «пробуждаются» меньшим током.

• Фаза CC: после достижения напряжения 2,9 В элемент заряжается постоянным током в диапазоне от 0,25 А до 3 А (в зависимости от используемого источника питания и количества заряжаемых аккумуляторов).

• Фаза CV: когда аккумулятор почти заряжен, зарядное устройство переключается на зарядку с уменьшающимся током до тех пор, пока напряжение элемента не достигнет 4,2 В. После достижения напряжения 4,2В процесс зарядки завершается — аккумулятор полностью заряжен.

Заряженные аккумуляторы, оставшиеся в зарядном устройстве, пройдут естественный процесс саморазряда. Зарядка литий-ионных аккумуляторов возобновится, когда напряжение аккумулятора упадет ниже 3,9 В. Для Ni-MH аккумуляторов зарядка не возобновляется при падении напряжения из-за саморазряда.

Зарядное устройство Xtar VC8S имеет функцию реактивации глубоко разряженных аккумуляторов и аккумуляторов с напряжением 0В. Многие зарядные устройства, представленные на рынке, не способны заряжать такие аккумуляторы. Вот тут-то и пригодится зарядное устройство Xtar VC8S, которое во многих случаях позволяет «спасти» такие аккумуляторы. Просто вставьте глубоко разряженный аккумулятор в зарядное устройство VC8S, как при обычной зарядке – зарядное устройство обнаружит разряженный аккумулятор и попытается его реактивировать.

Внимание! Клетки, разряженные ниже определенного уровня, необратимо повреждаются и не могут быть повторно активированы. Избегайте чрезмерно глубокой разрядки литий-ионных и никель-металлогидридных аккумуляторов — это может существенно снизить их долговечность и емкость или привести к их полному выходу из строя.

В комплект поставки входит зарядное устройство Xtar VC8S. с помощью кабеля USB-C — USB-A. В комплект не входит блок питания. Для питания зарядного устройства необходимо зарядное устройство стандарта QC3.0 (9В/2А. Однако для полного использования возможностей зарядного устройства рекомендуется использовать зарядное устройство, совместимое со стандартом PD, с минимальной мощностью 45 Вт. Возможно использование более слабый источник питания, VC8S подстроит ток зарядки в соответствии с мощностью источника питания.

Характеристики продукта:

Производитель: Xtar

Модель/код производителя: VC8S

Поддерживаемые типы аккумуляторов:

• Литий-ионные аккумуляторы 3,6–3,7 В, незащищенные.
• Литий-ионные аккумуляторы 3,6–3,7 В, защищенные ( с PCM/PCB)
• Никель-металлогидридные аккумуляторы

Поддерживаемые размеры аккумуляторов: R6 / AA, R03 / AAA, R14 / C, 10440,14500,14650,16340,17500,17670,18350,18500,18650,18700,20700(также с защитой),21700(также с защитой),22650,25500,26650

Ввод напряжение:

• QC 3.0 (5В/2А | 9В/2А) — гнездо USB типа C
• PD 2.0 (15В/3А) ), QC3. 0 (5В/3А | 9В/2А)

Максимальные размеры заряженного аккумулятора (ширина х высота) [мм]: 26 x 76

Метод зарядки:

• TC/CC/CV под управлением процессора для литий-ионных батарей.
• Процессор- управляемый CC с -ΔV/0ΔV/PVD для Ni-MH

Зарядный ток в фазе CC (основной) [мА]: 2х 3А (только в одном из двух крайних каналов 1 и 8) 4х 2А / 8х 1А / 8х 0,5А / 8х 0,25А (После достижения 2,9В элемент заряжается постоянным током в пределах от 0,1А до 1А( в зависимости от используемого источника питания)

Напряжение завершения зарядки: Li-ion 4,2 В ±0,05 В

Ток завершения зарядки литиевых элементов > [мА]: <120

Другие важные особенности продукта:

• Реактивация глубоко разряженных элементов и 0 В ячеек
• Измерение емкости ячеек

Защиты:

• От перегрузки/короткого замыкания
• До смены полярности элементов

Режимы работы зарядного устройства:

• Заряд
• Класс: зарядка -> разрядка -> зарядка
• Хранение - зарядка для хранения аккумулятора
• Измерение внутреннего сопротивления в мОм (Быстрый тест)

< b >Особенности ЖК-дисплея:

• Состояние работы/зарядки
• Ток зарядки
• Напряжение аккумулятора
• Зарядка используется для зарядки элементов
• Внутреннее сопротивление элементов

Размеры (ширина х глубина х высота)[мм]: 194 x 134 x 34

Вес [г/шт.]: 350,0

Комплектация: Зарядное устройство VC8S, кабель USB типа C, руководство пользователя.

Маркировка/сертификаты: Маркировка CE
