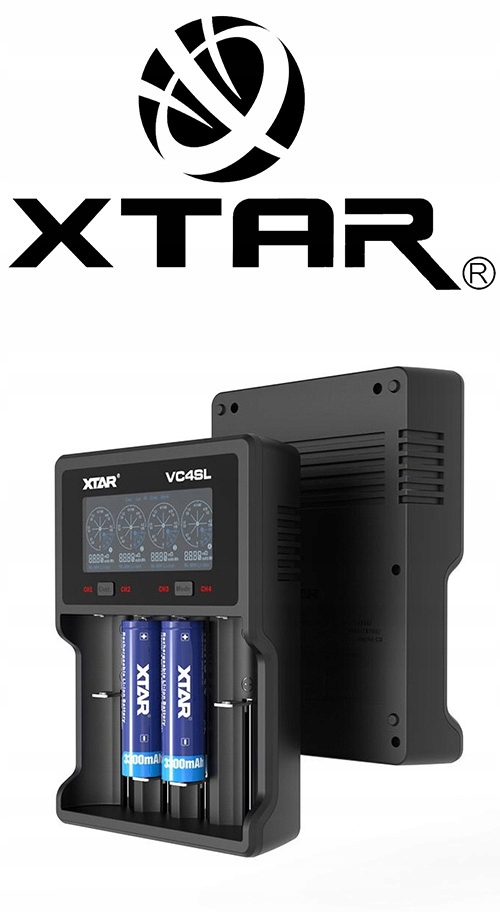

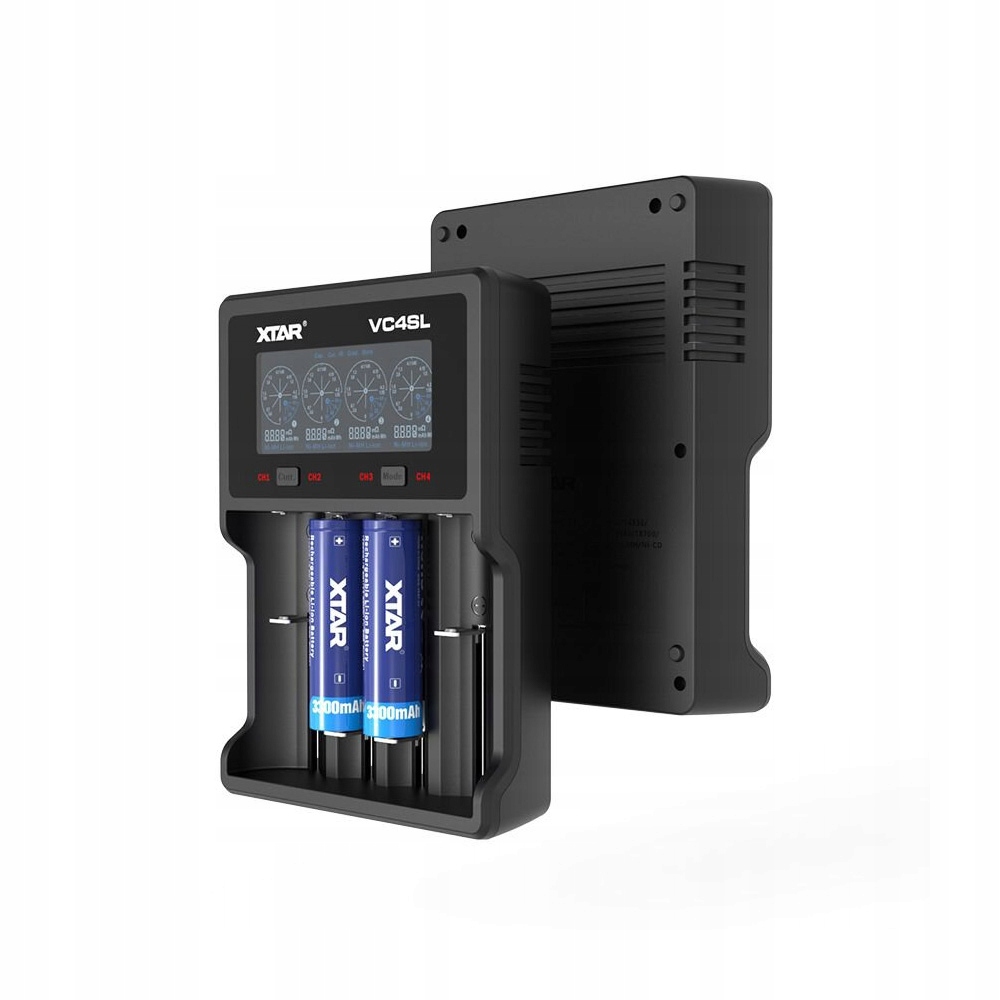

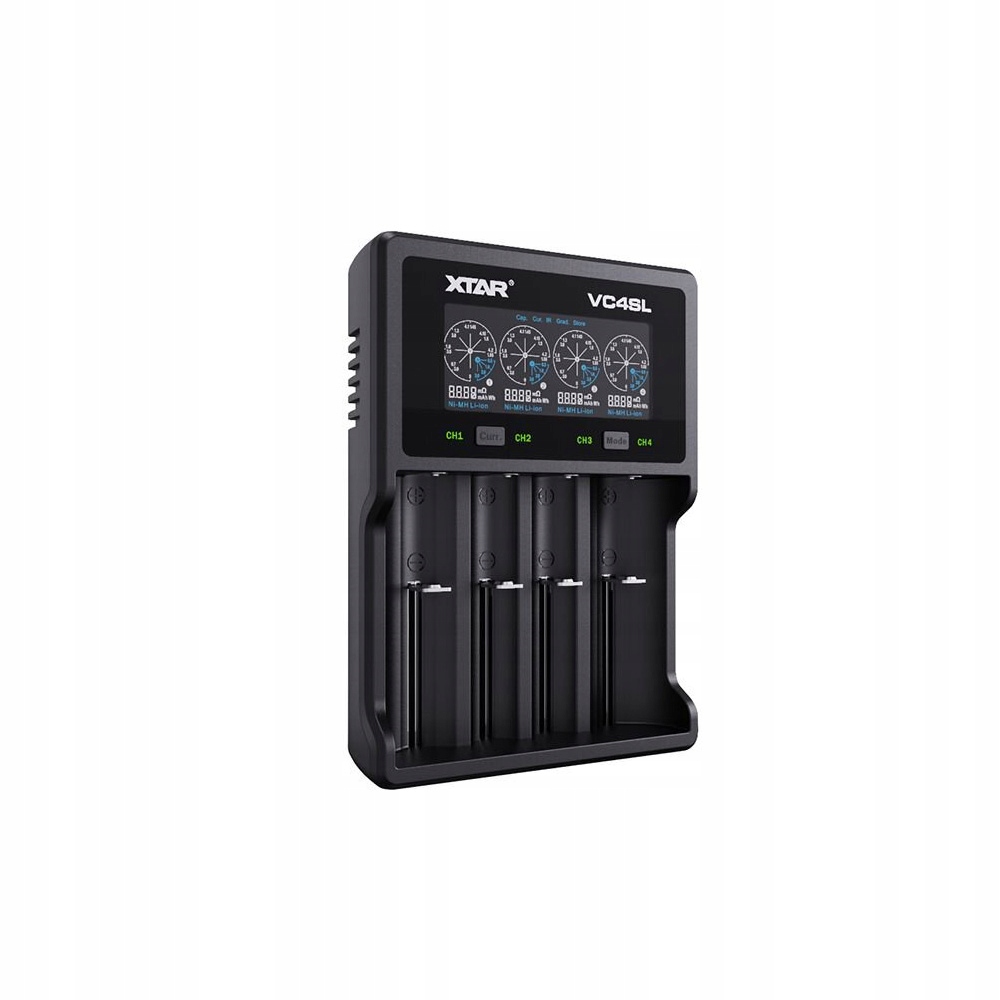

Зарядное устройство для цилиндрических аккумуляторов Li-ion/Ni-MH/Ni-CD 18650 Xtar VC4SL

Важнейшие характеристики

• < б> поддержка защищенных аккумуляторов 20700 и 21700.
• зарядка литий-ионных аккумуляторов, управляемая трехступенчатым процессором TC/CC/CV, процесс зарядки
• зарядка Ni-MH. аккумуляторы методом CC
• четыре независимых канала зарядки
• режим зарядки/режим разряда (зарядка/разрядка/зарядка)/режим хранения
• 5 токов зарядки, вручную выбрано - 0,25А / 0,5А / 1А / 2А / 3А.
• ВА ЖК-дисплей, информирующий о зарядной емкости, напряжении элемента, зарядном токе и внутреннем сопротивлении элемента.
• при питании от любого зарядного устройства. соответствует стандарту QC3.0.
• функция реактивации для глубоко разряженных элементов.
• защита: короткое замыкание, перегрев, обратная полярность.

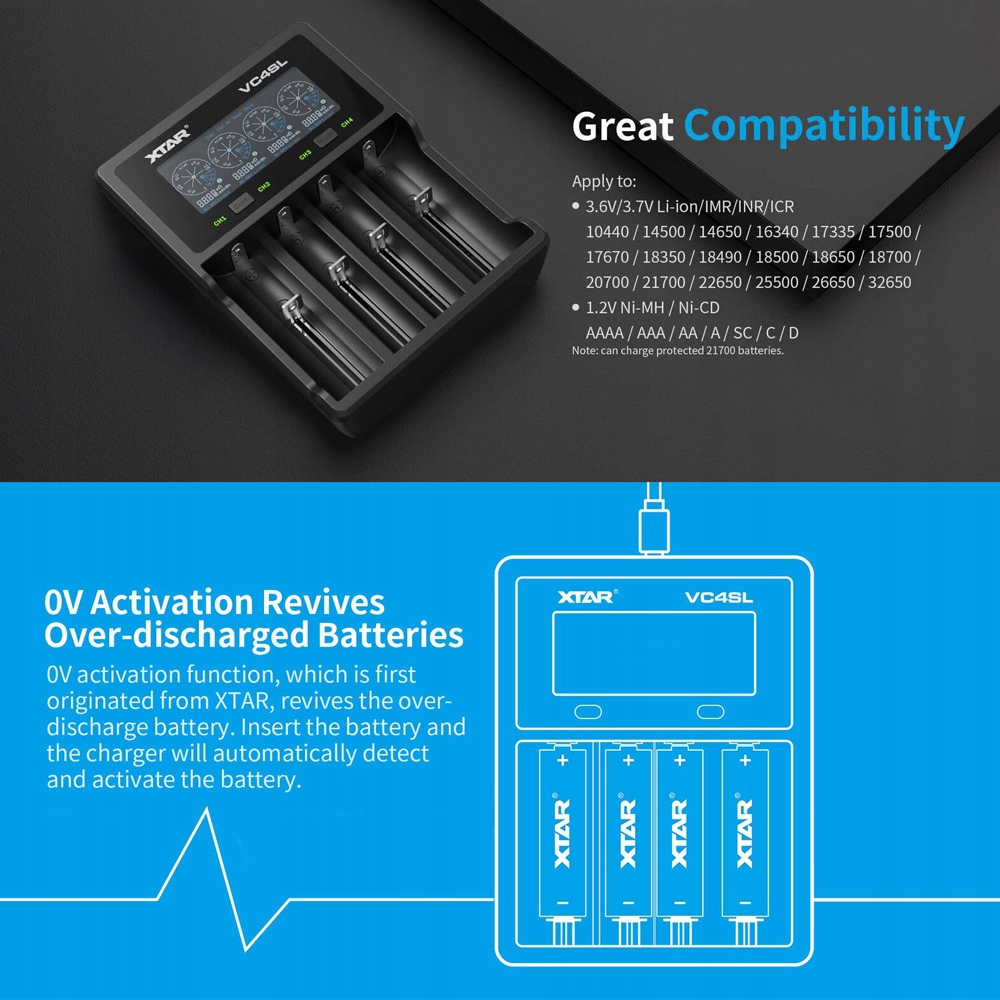

VC4SL — профессиональное зарядное устройство для процессоров с трехступенчатым процессом зарядки TC/CC/CV и ЖК-дисплеем. Заряжает 1-4 литий-ионных 3,6/3,7 В и Ni-MH аккумуляторов любой емкости типоразмеров AAA/R03, AA/R6, R14/C, D, 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18500. , 18650, 18700, 20700, 21700, 22650, 25500, 26650, 32650. Включая защищенные аккумуляторы 20700 и 21700.

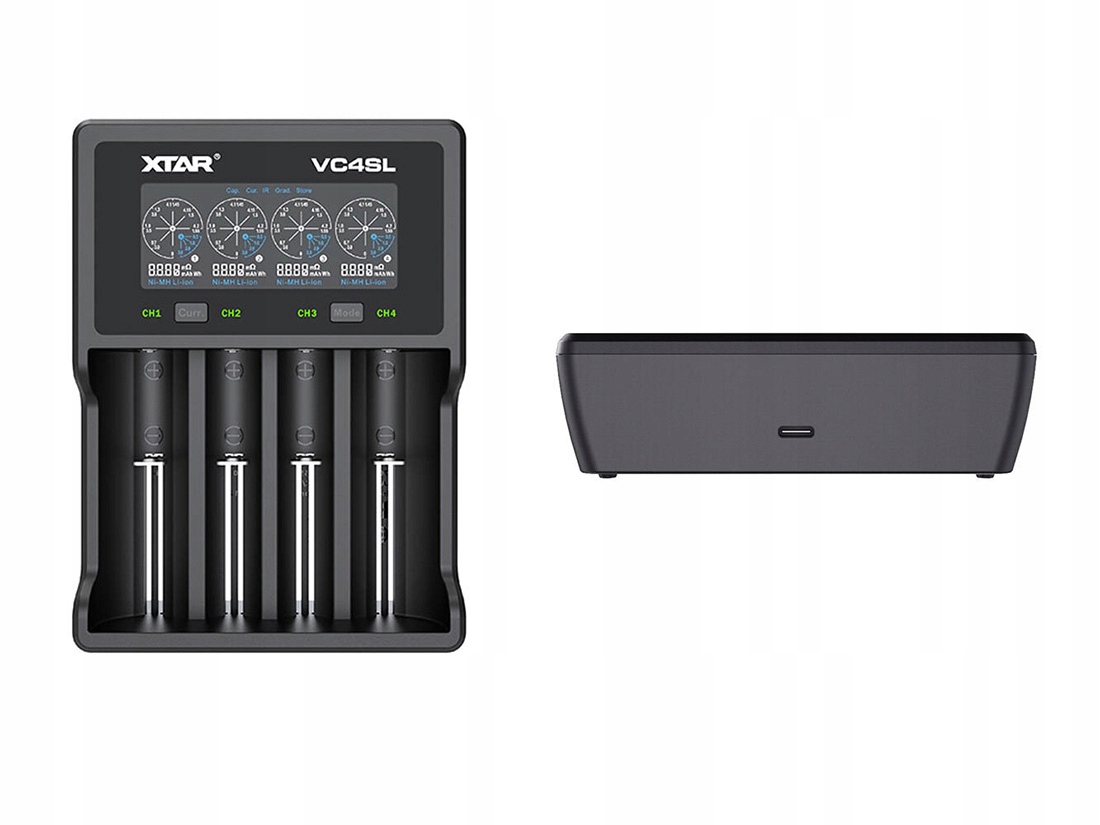

На ЖК-дисплее VA с подсветкой зарядного устройства Xtar VC4SL отображается текущая информация. о рабочем состоянии зарядного устройства: заряд аккумулятора, выраженный в мАч, напряжение аккумулятора, зарядный ток и внутреннее сопротивление элемента. Кроме того, зарядное устройство VC4SL, помимо функции зарядки, имеет еще 2 режима:

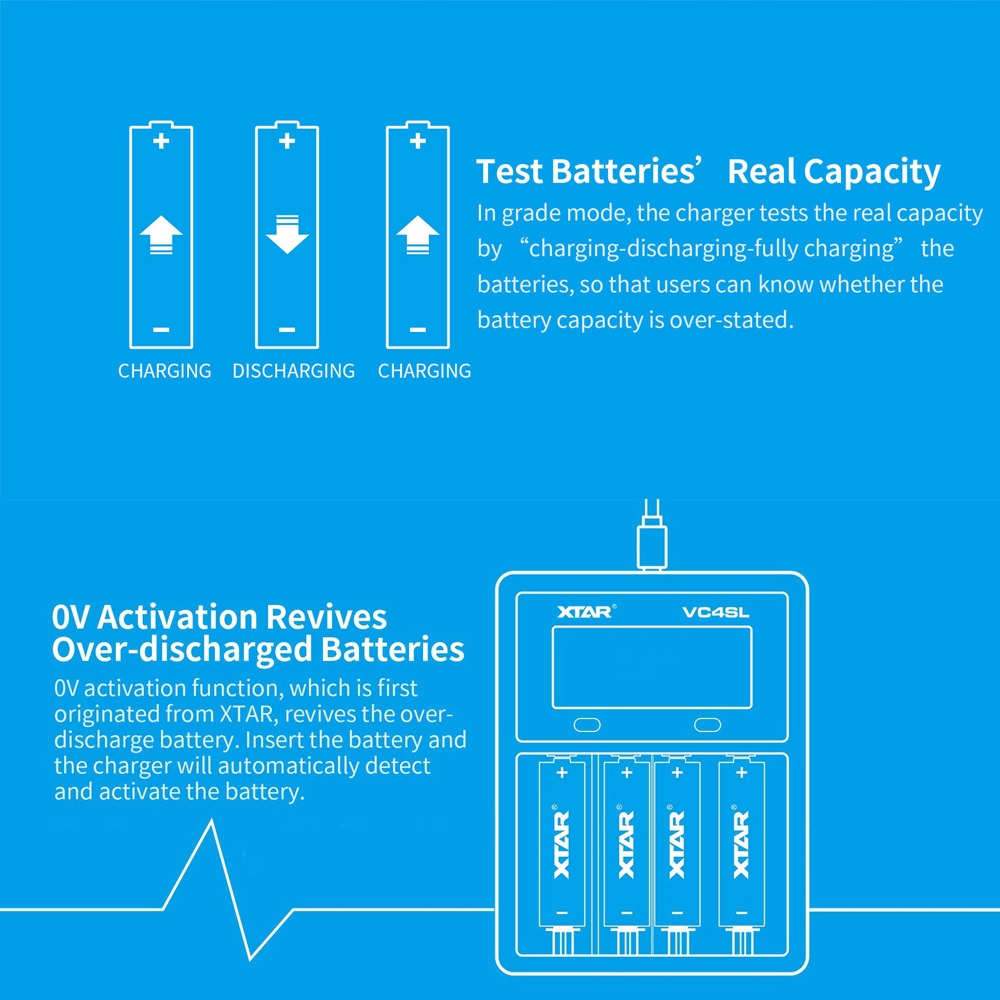

Режим «класс» позволяет показать точную емкость аккумуляторов. В этом режиме зарядное устройство полностью заряжает элементы, затем разряжает их и снова полностью заряжает. После завершения процесса зарядное устройство показывает реальную емкость аккумулятора (разрядную емкость). Еще одна функция — режим «хранения», при котором зарядное устройство заряжает аккумуляторы не полностью, а только до оптимального порога напряжения, чтобы продлить срок службы хранимого элемента.

Xtar

Xtar — известный производитель высококачественных зарядных устройств для литий-ионных аккумуляторов, фонариков и литий-ионных аккумуляторов. Продукты Xtar продаются более чем в 120 странах, в том числе: в США, Германии, Японии и России. Для производства зарядных устройств Xtar используются материалы высочайшего качества – от материала корпуса до эффективной электроники.

Все зарядные устройства Xtar имеют сертификацию CE, необходимую для европейских рынков.

Что такое метод зарядки TC/CC/CV? Это трехэтапный процесс зарядки литий-ионных элементов, гарантирующий поддержание элемента в хорошем состоянии путем зарядки соответствующим током. на каждом этапе и заканчивая процесс зарядки в нужный момент.

Отдельными этапами процесса TC/CC/CV являются:

• Фаза TC: элементы разряжаются ниже Напряжение 2,9 В «пробуждается» меньшим током.
• Фаза CC: после достижения напряжения 2,9 В элемент заряжается постоянным током в диапазоне от 0,25 А до 3 А.
• Фаза CV. : когда элемент почти заряжен, зарядное устройство переключается на зарядку с уменьшающимся током до тех пор, пока на элементе не будет достигнуто напряжение 4 .2В. После достижения напряжения 4,2В процесс зарядки завершается — аккумулятор полностью заряжен.

Заряженные аккумуляторы, оставшиеся в зарядном устройстве, пройдут естественный процесс саморазряда. Зарядка возобновится, когда напряжение аккумулятора упадет ниже 3,9 В.

Зарядное устройство Xtar VC4SL имеет функцию реактивации глубоко разряженных элементов и элементов с напряжением 0 В. Многие зарядные устройства, представленные на рынке, не способны заряжать такие аккумуляторы. Вот тут-то и пригодится зарядное устройство Xtar VC4SL, которое во многих случаях позволяет «спасти» такие аккумуляторы. Просто вставьте глубоко разряженную батарею в зарядное устройство VC4SL, как при обычной зарядке — зарядное устройство обнаружит разряженную батарею и попытается повторно активировать ее.

Внимание! Клетки, разряженные ниже определенного уровня, необратимо повреждаются и не могут быть повторно активированы. Избегайте слишком глубокой разрядки литий-ионных аккумуляторов — это может существенно снизить их долговечность и емкость или привести к их полному выходу из строя.

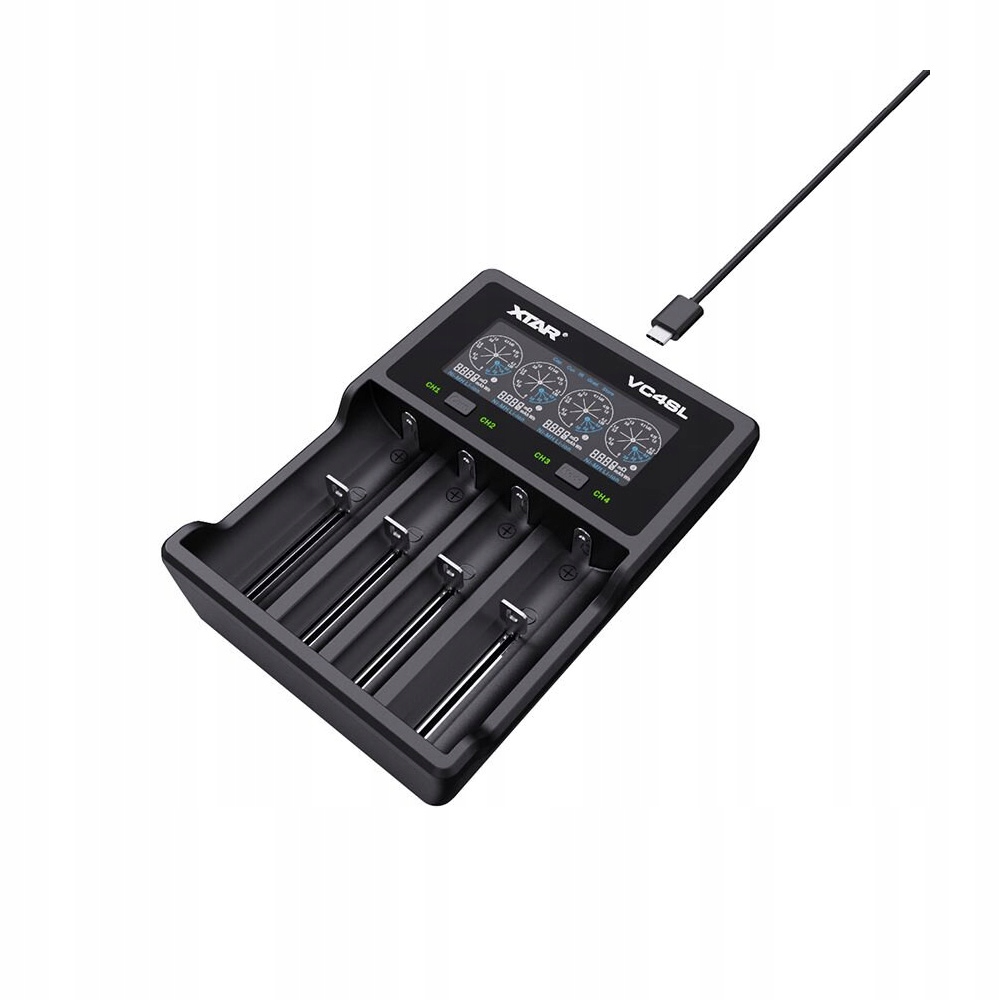

Поставляется с зарядным устройством Xtar VC4SL, которое мы получаем кабель USB типа C и чехол, облегчающий транспортировку зарядного устройства. В комплект не входит блок питания. Для питания зарядного устройства достаточно любого зарядного устройства с USB-портом (рекомендуется зарядное устройство, соответствующее стандарту QC3.0).

Спецификация:

Производитель Xtar

Модель/код производителя

VC4SL

Поддерживаемые типы аккумуляторов

• Литий-ионные аккумуляторы 3,6–3,7 В, незащищенные
• Li- ионные аккумуляторы 3,6-3,7В, защищенные (с PCM/PCB)
• Ni-MH аккумуляторы

1-4 аккумулятора

Поддерживаемые размеры батарей

10440,14500,14650,16340,17500,17670,18350,18500,18650,18700,20700,21700,22650,25500,26650, R03/AAA,R6/ AA,R14 / C,R20 / D

Входное напряжение

• 5 В постоянного тока (3000 мА; микрокабель USB в комплекте)

Максимальные размеры заряженного аккумулятора (ширина х высота) [мм]

26 x 76

Метод зарядки

• TC/CC/CV, управляемый процессором, для Li-ion
• CC, управляемый процессором, с - ΔV/0ΔV/PVD для Ni-MH

Зарядный ток в фазе CC (базовой) [мА]

• 0,25 А / 0,5 А / 1 А / 2 А / 3 А

Напряжение завершения зарядки

• 4,2 В ±0,05 В< /li>

Ток нагрузки для литиевых элементов [мА]

<120 мА

p>

Другие важные особенности продукта

• Реактивация глубоко разряженных элементов и элементов с напряжением 0 В
