Нестабилизированный симметричный источник питания, печатная плата

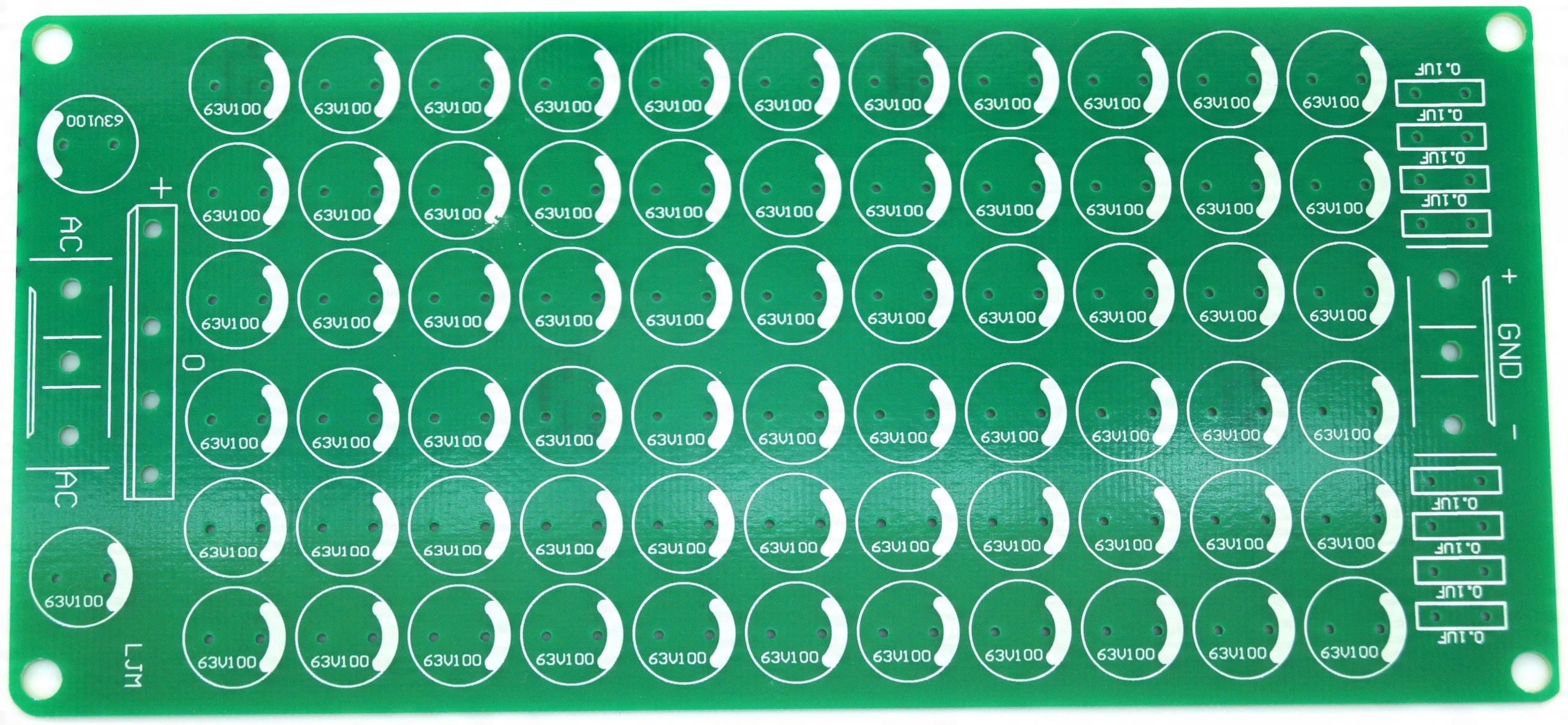

Односторонняя плата с паяльной маской, печатным описанием сборки, предварительно просверленными отверстиями. Профессионально сделано. Это позволяет построить нестабилизированный двойной источник питания, например, симметричный, для аудиоприложений. Классическая конструкция: мостовой выпрямитель + емкостной фильтр из мощной конденсаторной батареи по 34 конденсатора на каждую секцию. Это дает в общей сложности место для 68 электролитических конденсаторов. Конденсаторы соединены параллельно, что позволяет суммировать их емкости.

Технические данные:

• односторонняя печатная плата с припоем маска
• Размеры печатной платы: 72 мм x 155 мм
• место для выпрямительного моста Greatz: 25А
• место для 68 штук электролитических конденсаторов:
• --> шаг выводов конденсатора: 5 мм
• --> диаметр: 10 мм
• место для 8 конденсаторов по 0,1 мкФ с шагом выводов 5 мм
• место для пайки провода или винтовые разъемы IN и OUT для вкручивания кабелей.
• нестабилизированное симметричное питание:
• --> для использования полного потенциала необходимо подключить соответствующий трансформатор с двумя отводами< /li>
• --> в каждом канале используются 34 электролитических конденсатора большой емкости + 4 монолитных конденсатора емкостью 0,1 мкФ
