Регулятор расхода RDR FI 100 мм, заслонка

Предмет продажи:

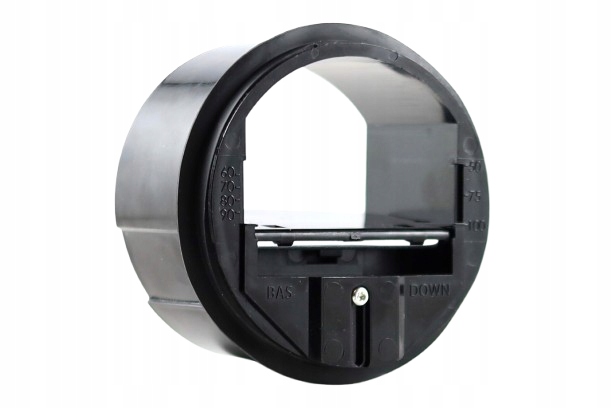

Регулятор расхода RDR 100 мм.

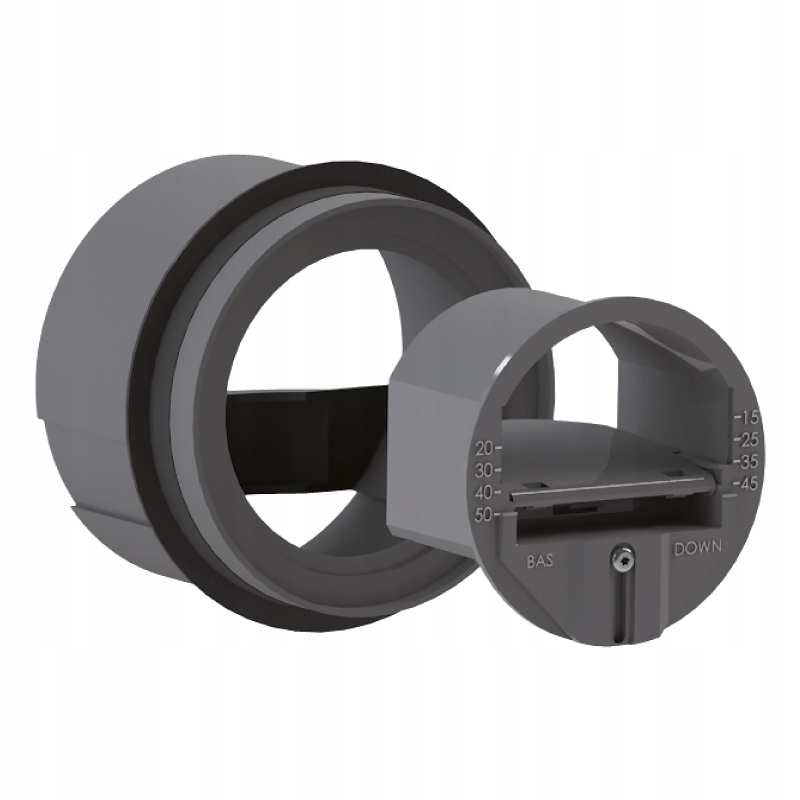

Внимание: на фото под номером 4 изображена двухэлементная конструкция - просьба не совмещать ее с предметом предложения.

Применение:

• Регулятор расхода РДР представляет собой элемент, который монтируется внутри трубы для достижения постоянного расхода в диапазоне давлений от 50 до 250 Па. Применяется в системах вентиляции и кондиционирования, в вытяжных или приточных.
• Регулятор расхода РДР можно настроить при монтаже на заданный расход. Шкала по бокам отверстия указывает на корректировку.

• RDR Ø 100
• Расход (м³/ч): от 50 до 100
• Регулируемый расход (м³/ч): 100
• Легкая регулировка расхода
• Фиксация модуля регулировки расхода отверткой Torx № 10
• Изготавливается из пластика класса М1 (и оцинкованной стали в случае крышек диаметром от 125 до 250 мм).
• Верхний предел температуры применения: 60°С

Монтаж:

• Регулятор расхода должен быть установлен внутри вертикального или горизонтального воздуховода.
• В случае горизонтального воздуховода обратите внимание на направление BAS (ВНИЗ), отмеченное на передней стороне регулятора.
• Мажетное уплотнение обеспечивает герметичность.
• При подключении регулятора к воздухораспределительному отверстию минимальное расстояние между выпускным отверстием и регулятором должно составлять
• не менее одного диаметра в случае вытяжного и три диаметра в случае подачи.
• Не манипулируйте и не нажимайте на подвижную заслонку (регулирующий элемент) во время установки.

• Примечание: на фото двухэлементная конструкция представлена ​​исключительно в иллюстративных целях – не совмещайте с предметом предложения.
