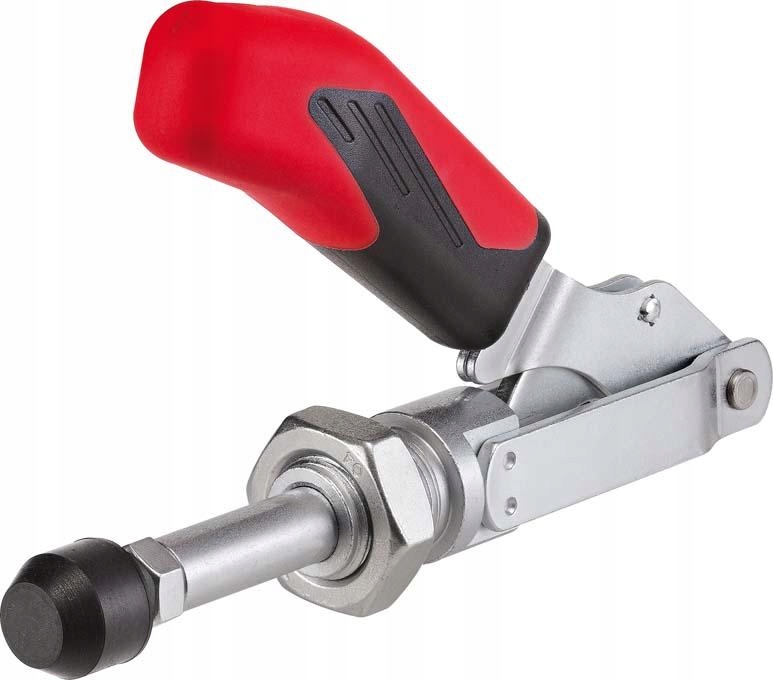

Зажим передний быстросъемный со скользящей штангой 6840 размер 3 AMF

Быстрый зажим с передвижной планкой

Исполнение: без угловой опоры. Прижимной и стягивающий зажим (скользящий стержень и ручной рычаг вращаются одновременно). Длинная направляющая скользящего стержня с монтажной резьбой и гайкой. Оцинкован и пассивирован. Заклепки из нержавеющей стали, размеры 2 и 3 устанавливаются в закаленные подшипниковые втулки.

Детали рычага и скользящей тяги изготовлены из закаленной стали. Точки подшипников смазаны. Зажим быстрого монтажа со скользящим стержнем и резьбой спереди для непосредственной установки на стены из листового металла или в устройства.

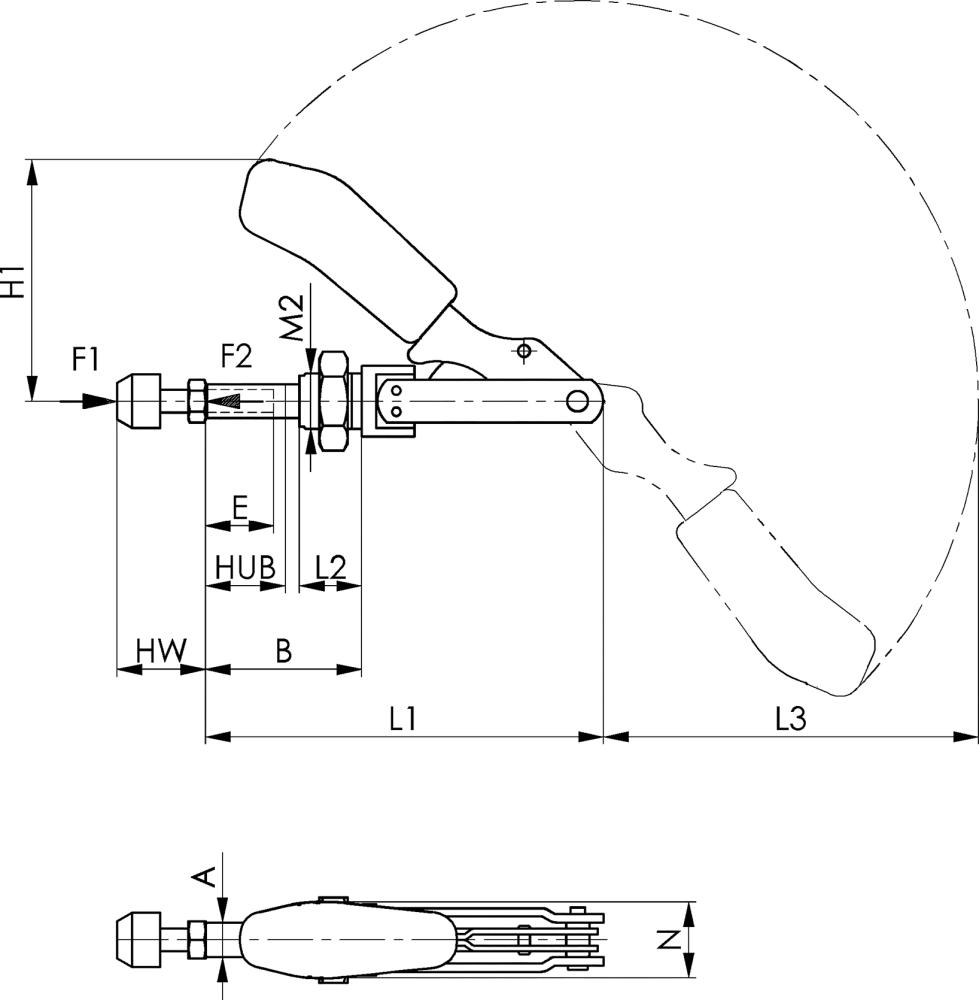

Технические данные

• Размер: 3
• F1: 2,5 кН
• F2: 2, 5 кН
• Прижимной винт: M8 x 35
• Вес: 330 г
• A : 12
• B мин.: 24
• B макс.: 56 < /li >
• E: 30
• H1: 82,5
• Прыжок: 32
• HW мин.: 22
• HW макс.: 35
• L1: 1400
• L2: 22
• L3: 127
• M2: M20 x 1,5
• N: 30
• Расширение подробного описания: Эргономичная маслостойкая ручка с большим контактом с рукой площадка, изготовленная из мягких компонентов. В комплекте с закаленным оцинкованным нажимным винтом.
• WGNr.: W341

Логистические данные

• Вес: 0,401 кг
• Длина: 145,0 мм
• Ширина: 90,0 мм
• Высота: 25,0 мм
• Объем: 0,326 дм3

• Код_производителя: 8239420130
• Артикульный номер. поставщики: 8239420130
• Объём поставки: 1 шт.

Номер по каталогу: 72H_DRS_A6-93930

EAN: 4020772093938
