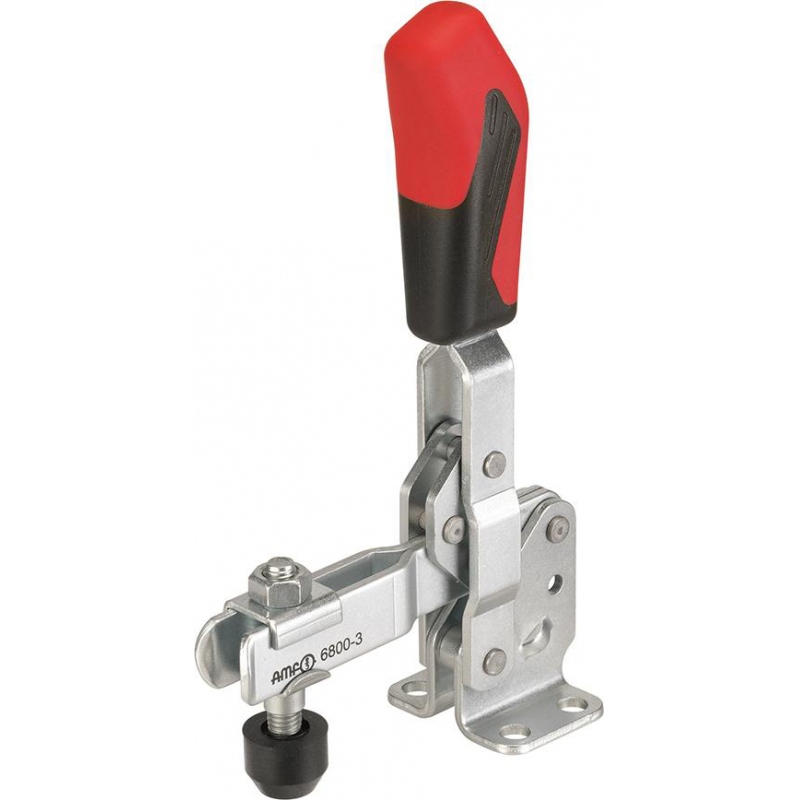

Вертикальный быстросъемный зажим с горизонтальным основанием

Информация о продукте:

• вертикальный зажим с открытым кронштейном и горизонтальным основанием производства AMF ,
• оцинкованы и пассивированы,
• заклепки из нержавеющей стали перемещаются во втулках подшипников, которые подверглись цементации, закалке и отпуску,
• смазанные опорные точки,
• эргономичная маслостойкая ручка с большой поверхностью для рук и мягким компонентом,
• надежный зажим элемент с защитой пальцев,
• не теряющийся нажимной винт на конце прижимного рычага.

Советы:

• Угол открытия можно увеличить, нажав стопорный штифт.

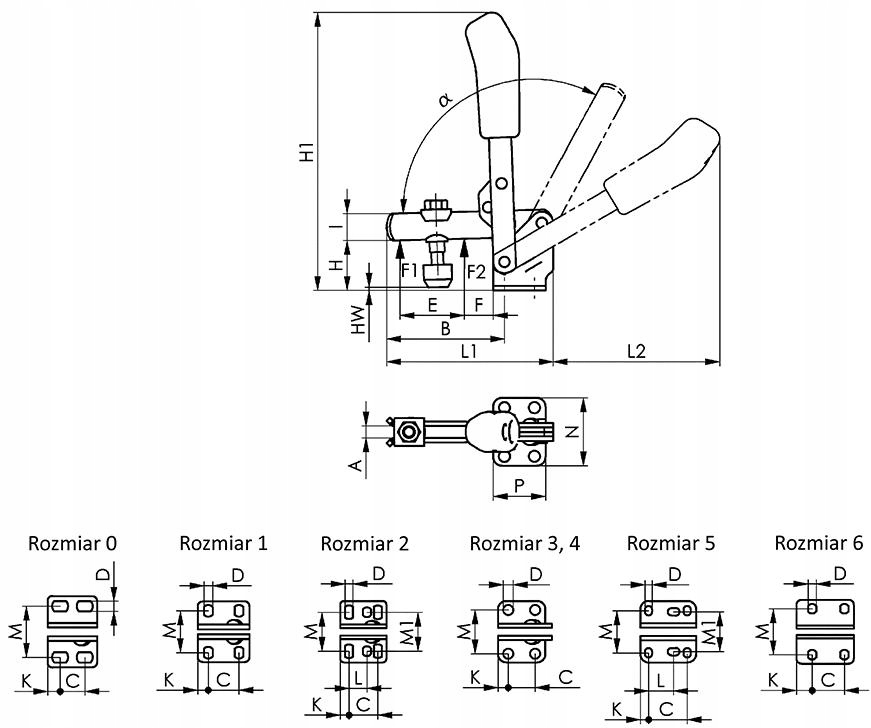

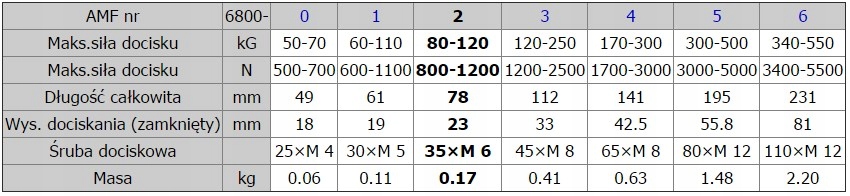

Технические характеристики:

• размер: 4,
• f1: 1,7 кН,
• f2: 3,0 кН,
• нажимной винт: M8 x 65,
• вес: 630 г,
• a: 10,
• b: 101,
• c: 32,0,
• d: 8,6,
• e: 54,
• f [мм/U]: 16,0,< /li>
• h1: 221,0,
• hw мин.: -6,0,
• hw макс.: 22,5,
• i: 20,
• hw макс. li>
• k: 13,0,
• l: –,
• l1: 141,
• l2: 130,
• м : 43,5–46,5,
• n: 64,
• p: 53,
• testj: 105°,
• h: 42,5,
• m1: –

Режим: 6800-4

EAN: 4020772090043
