КОМПАКТНЫЙ СОЕДИНИТЕЛЬ РЕЛЬСА, СЕРЫЙ 4X 16-95 мм2

ИНДЕКС: ZG-95/2-L

Клеммная колодка ZG универсальная, 1-полюсная, с четырьмя отверстиями, для проводов сечением от 16,0 до 95,0 мм2.

• Соединитель рейки с резьбой серого цвета, предназначенный для монтажа на стандартная DIN-рейка 35 мм.
• Как и другие разъемы этого типа, используется для электрического и механического соединения медных и алюминиевых кабелей.
• Может использоваться как для проводов, так и для кабелей указанного сечения.

✅ Технические данные:

• Сечение- сечение проводов Al/Cu: от 16,0 до 95,0 мм2
• Номинальное напряжение: 750В
• Номинальный ток Cu 245А, Al 220А
• Момент затяжки: 10 Нм (16–25 мм2), 20 Нм (35–95 мм2)
• Крестовина -сечение присоединяемого многожильного кабеля без наконечника: 16...95 мм²
• Сечение присоединяемого многожильного провода с наконечником: 16...95 мм²
• Сечение присоединяемого многожильного кабеля с наконечником: 16...95 мм²
• 95 мм²
• Материал зажима - алюминиевый сплав
• Монтаж: на рейку TH35(DIN) или непосредственно на монтажная пластина li>
• Класс воспламеняемости изоляционного материала в соответствии с UL94: V0
• Цвет: Серый
• Материал изолирующего элемента: Термопластик
• Тип электрического подключения 1: Винтовое соединение
• Положение подключения: боковой
• Количество уровней: 2
• Количество терминалов на уровень: 2
• Способ монтажа: Монтажная рейка DIN TH-35 мм
• Диапазон рабочих температур: 80 ... 80 °C

✅ Сборка

• Нажим: винт с внутренним шестигранником.

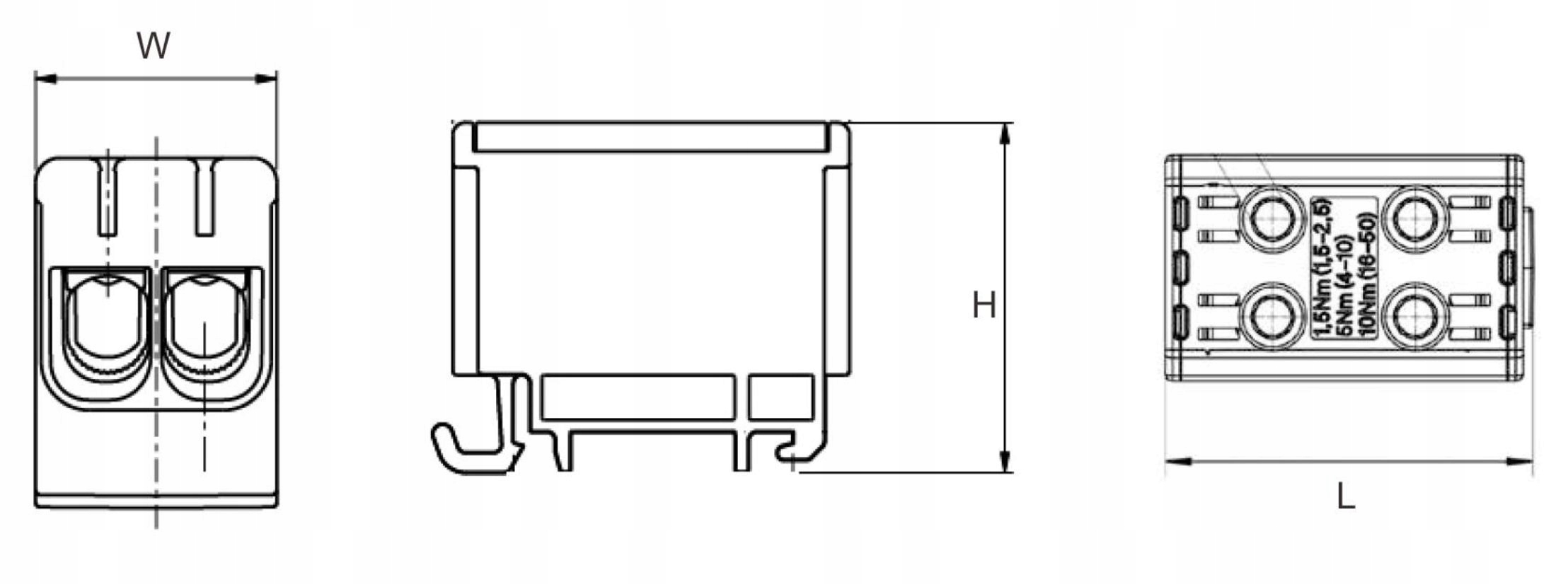

✅ Размеры разъема:

• Ш: 42 мм
• В: 49 мм
• Д: 86 мм

✅ Дополнительная информация:

• 1. Установочный винт с внутренним шестигранником, обеспечивающий простой и надежный монтаж кабеля.
• 2. Большой диапазон сечений и возможность подключения множества проводов к одной клемме разъема ЗГ.
• 3. Монтаж на Лента DIN TH35 или непосредственно на монтажной пластине с помощью винтов.
• 4. Компактный корпус небольших размеров. Разъем выполнен из моноблока. МАТЕРИАЛ PA66.

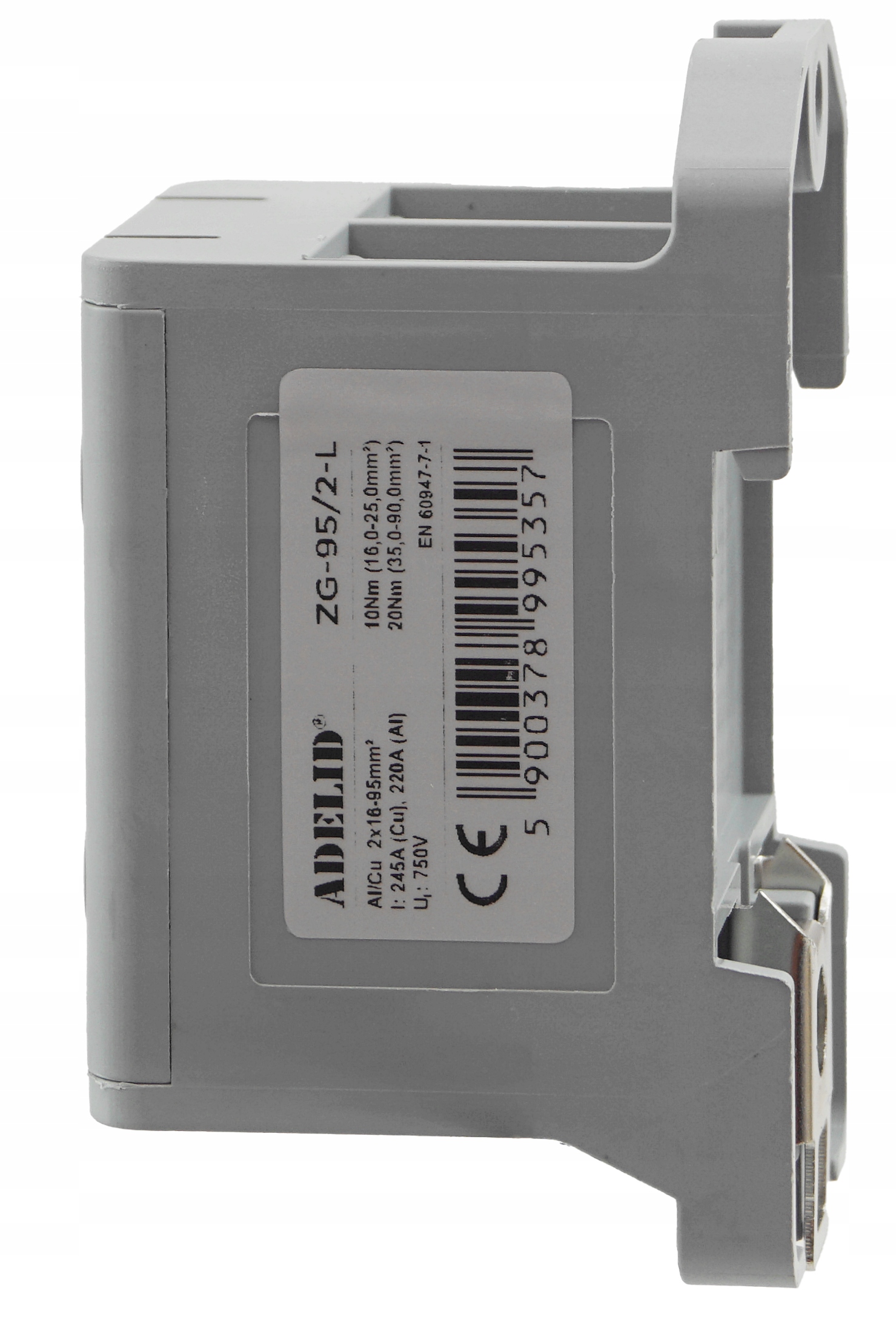

• 5. Информация об электротехнических параметрах выгравирована на корпусе.
