Соединитель для гофрированной трубы из нержавеющей стали 3/4 дюйма

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Количество: 1 комплект

Гайковые соединения : внутренняя резьба

Рассчитана на трубу: DN 16

Диаметр: 3/4"

Максимальная температура: до 250°С

Рабочая среда: вода, гликоль

Материал: b>

• гайка: никелированная латунь CW 617N
• стопорное кольцо: нержавеющая сталь AISI 430
• прокладка: устойчивая к гликолю

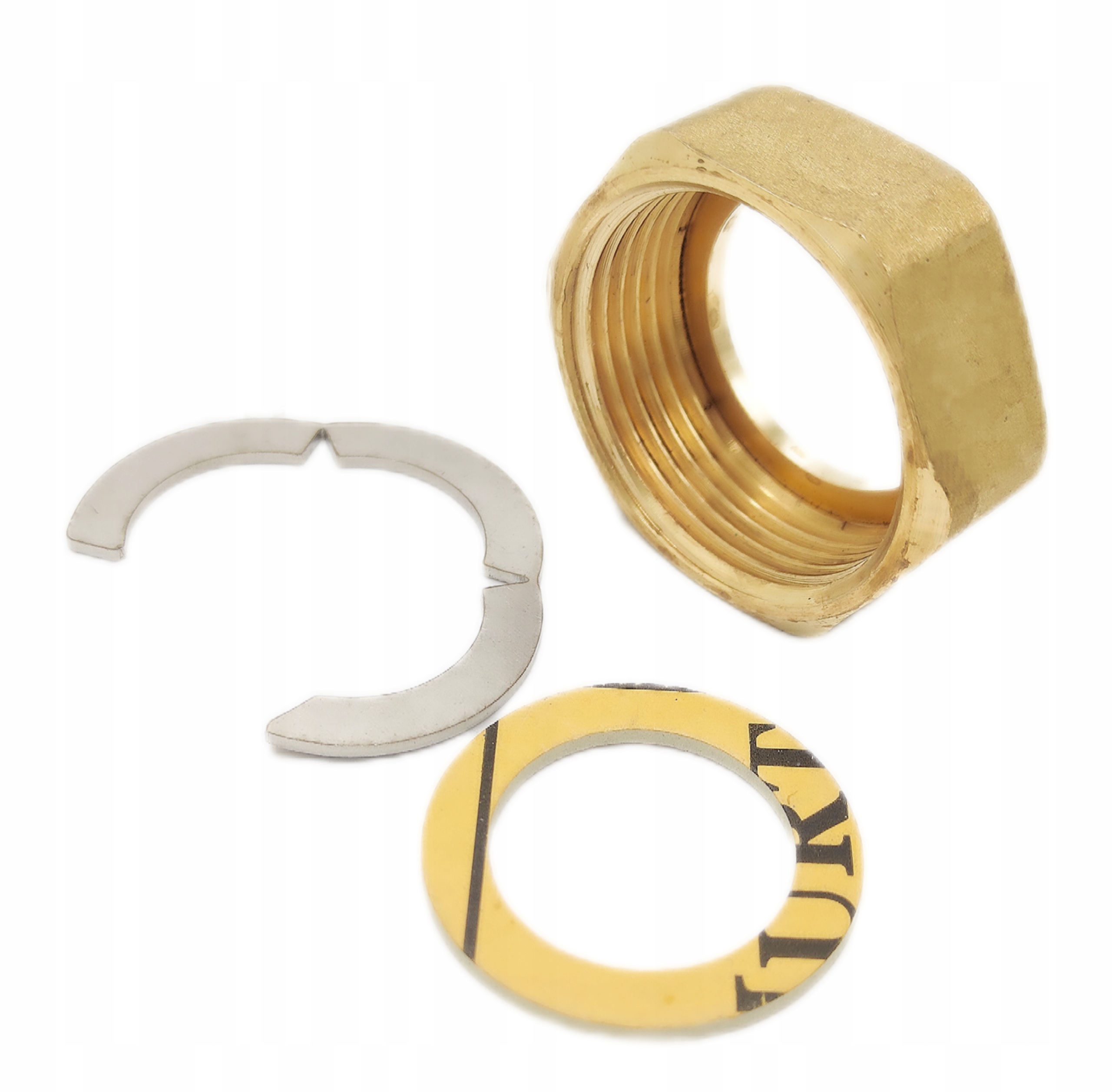

В комплект входит:

• 1 гайка
• 1 прокладка
• 1 полустопное кольцо

Гофрированные шланги из нержавеющей стали представляют собой гибкие трубопроводы, изготовленные из аустенитной нержавеющей стали AISI 316L в соответствии с PN-EN ISO 10380. Они предназначены для подключения бытовых приборов к системам отопления, водоснабжения, включая питьевую воду, и солнечных установок. Система включает в себя разрезание троса из нержавеющей стали и запрессовку соединителя на конце шланга. Подготовленный таким образом кабель можно согнуть под необходимым углом, а затем затянуть предварительно запрессованной гайкой.

Благодаря физическим свойствам кабелей UNNIFLEX изменение положения кабеля возможно без использования дополнительных инструментов. Не сгибайте трубки повторно во время или после установки.

Если в качестве теплоносителя используется не вода, проверьте характеристики жидкости и ее совместимость с гибкими трубками из нержавеющей стали и латунными соединениями.

Всегда следует учитывать:

• Теплоизоляцию, адаптированную к максимальной и минимальной рабочей температуре установки,

• Соответствующие уплотнения (химическая совместимость), в зависимости от типа жидкость и ее температура.

Зажим для труб — важный элемент сборки нержавеющей трубы. Выравнивает последний паз трубы из нержавеющей стали, создавая ровную поверхность для установки прокладки. Искривленный конец трубы может порезать уплотнение, что приведет к утечке. Предлагаемой нами услугой мы исключаем риск неправильной подготовки трубы к монтажу.

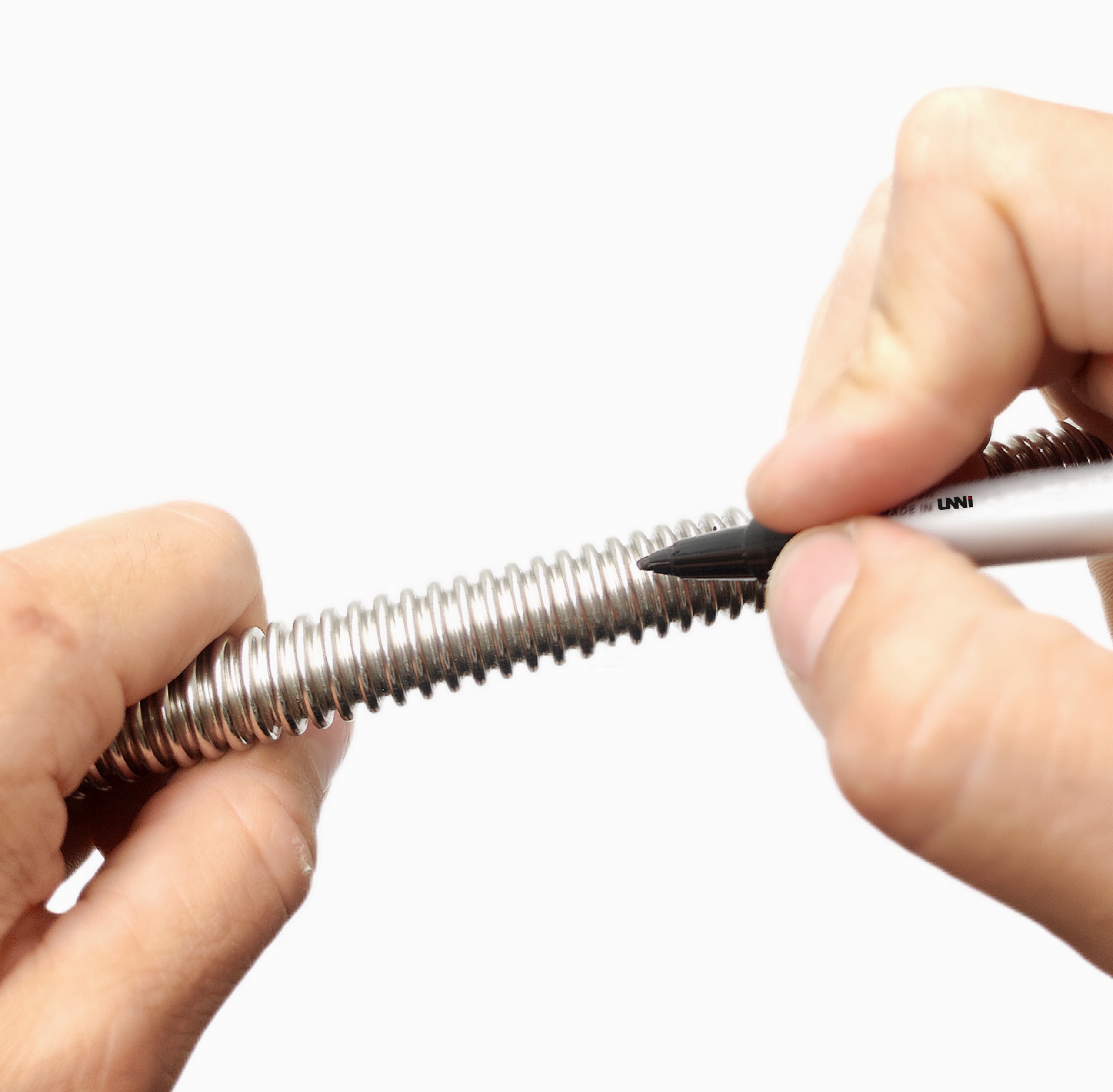

Работу начинаем с замера трубы и разметки места разреза.

Ровные надрезы делаем с помощью фрезы. Ровный срез важен, поскольку от него зависит, как уплотнение впишется в готовый пресс.

Затем надеваем гайку и затягиваем стопорное полукольцо. Кольцо можно затянуть руками или гаечным ключом. Для труб большего диаметра необходимо использовать гаечный ключ, поскольку кольцо намного жестче и его труднее сгибать.

Конец трубы следует обжать специальными инструментами. Последние две выемки или одна выемка для больших диаметров сплющиваются, и гайка не выпадет благодаря стопорному кольцу.

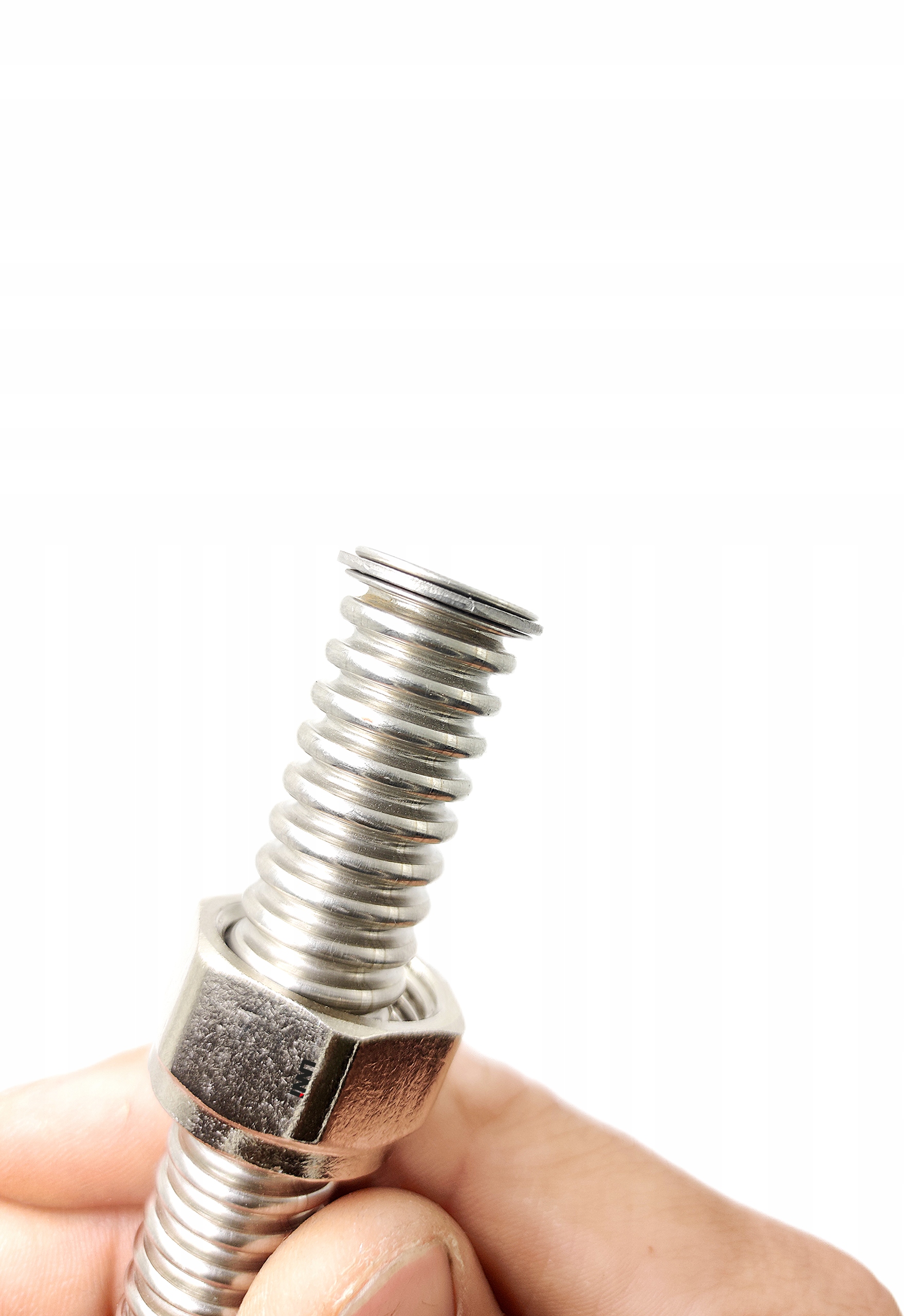

Подготовленный таким образом наконечник готов к установке. Следующим шагом будет установка прокладки и ее прикручивание с соответствующей наружной резьбой.

Для безаварийной работы системы необходима правильная обжимка трубы. Если у вас нет инструментов или навыков, мы сделаем за вас обжимку, обрежем трубу на необходимое расстояние и подготовим изделие к монтажу.
