НАБОР ТЕЛЕЖЕК С АКСЕССУАРАМИ ДЛЯ ВОРОТ С ОПОРНОЙ РЕЙКОЙ 80Х80Х5 ДЛЯ ВЕСА ВОРОТ 700 КГ

Чем отличаются наши коляски?

Многие элементы описаны ниже:

1) Единственный на на рынке ролик с подшипником, скрепленным кольцом Зегера, точно установленным с точностью до 0,01 мм.

• подшипник запрессовывается в отверстие ролика, выполненное с точностью до 0,01 мм. мм и крепятся кольцом Seger
• единственный на рынке съемный ролик с возможностью замены подшипников через много лет
• подшипник с более герметичными уплотнениями типа RS, черными бутиловыми уплотнениями. со стороны подшипника,
• подшипник с увеличенным внешним диаметром по сравнению со стандартными - несет более высокие нагрузки
• рулон нашего производства, изготовленный из пруткового уровня на нашем заводе. Токарные станки с ЧПУ - польское изделие

2) В комплект входит обгонная муфта с дополнительными боковыми роликами, которые направляют закрывающиеся ворота, ролики предотвращают "удар" передней части ворот. против розетки.

Производимые нами тележки отличаются многими другими элементами - прошу вас прочитать описания ниже.

Ролик отвечает за легкую, длительную эксплуатацию ворот.

Ролик изготовлен из высококачественной стали в зоне «под подшипник». стандартно (точность 0,01 мм), точно поставлено (подшипник запрессован прессом, на так называемую «сотку») и закреплено стопорным кольцом Seger.

Это решение). исключает неблагоприятное явление вращения подшипника в ролике при его неплотной посадке и обжатии.

Подшипник в нашем ролике прилегает по всей ширине 15 мм внешней кольцо подшипника к внутренней поверхности ролика, не только со складкой на поверхности 1 мм-1,5 мм

Можно открепить датчик от нашего ролика и снять подшипник от обжатой части.

Наш ролик имеет увеличенную ширину - 20 мм, что дает большую поверхность контакта между роликом и направляющей ворот.

Тележки спроектированы с использованием программы CAD/CAM с модулем расчета действующих сил и нагрузок

ВНИМАНИЕ ВАЖНО - размер профиля - направляющая ворот!

Пожалуйста, внимательно проверьте размеры вашей направляющей (профиля). Эти размеры определяются путем указания ширины профиля снаружи и толщины стенки (предпочтительно измеряется штангенциркулем)

Комплект роликовых тележек для откатных ворот, раздвижных до рейка 80 мм х 80 мм х 5 мм

Обозначение: ZL.WBR.5BE.80x5.S+

В комплект для рейки 80х80х5 мм входит:

• 2 регулируемые поворотные каретки с 5 роликами
• 1 врезная головка с роликами
• 1 х приводной ролик с колпачком
• 1 х направляющий ролик с угловым кронштейном (на выбор. Все варианты в конце объявления)
• 1 х верхняя ручка (на выбор)
• 1x пластиковая крышка для профиля (для отверстия со стороны газона)

Вес комплекта: 15 кг

Назначение комплекта:

• Вес ворот: до 700 кг
• Входной свет: 4-6 м

Стандартная платформа 180 мм, с жесткими штифтами 14 мм, оснащена шайбами ​​под гайки, что важно для устойчивости после регулировки ворот (шайбы исключают риск ослабления гаек) - наша платформа в правой части фото.

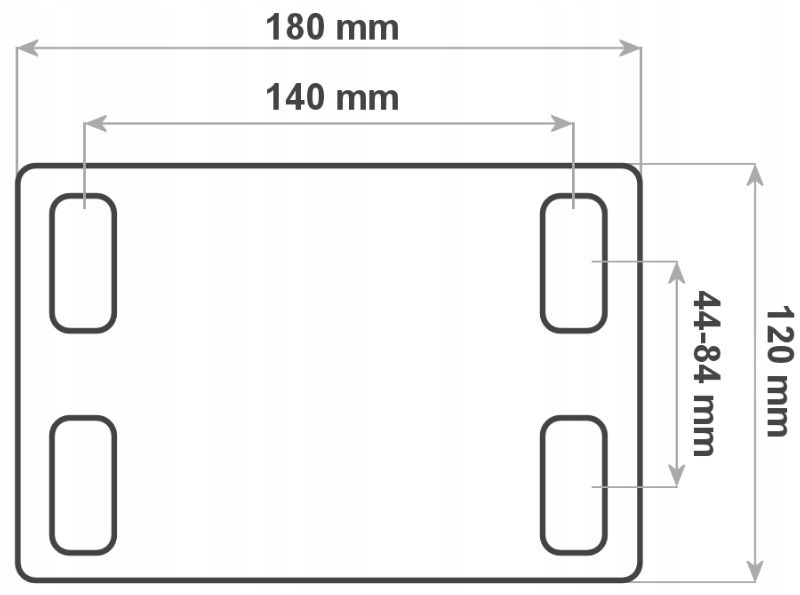

Установочные размеры тележки:

A: 180 мм

B: 120 мм

C: 170 мм

V2: 44–84 мм регулировка на бобах (отверстия 39 × 18 мм)/диапазон расстояния между штифтами в бетоне.

Платформы с бобами, благодаря которым положение тележки можно регулировать во всех плоскостях на выходящих штифтах скамьи.

В нашем предложении другие тележки с платформами большего размера 210 мм и 250 мм на аукционах

Установить элементы:

Гнездо обгонное с роликами.

• ролики, направляющие полотно ворот
• отверстия для отвода воды
• гальваническое покрытие

Тележка для рельса 80х80х5, стандартная платформа 180 мм/120 мм

• Подшипники высокой герметичности 6204 RS с улучшенными контактными уплотнениями RS, такими как стальной подшипник Z-типа уплотнения - бесконтактные. .
• Тип подшипника RS относится к более высокой группе герметичности. Ничто так не разрушает шарики подшипников, как мелкая грязь и пыль.

- Два нижних листа и платформа тележки с большими бобами для удобной регулировки.

- Точные ролики. в нашей компании методом ЧПУ ролик был расширен сверх стандарта до 20 мм с подшипником, скрепленным сегером.

- Оцинкованные элементы на оцинковочном заводе высочайшего качества (данное цинкование также оцинковывает элементы холодильников и стиральных машин, работающих в условиях постоянной влажности и низких температур). Оцинковка с сертификатами качества и охраны окружающей среды.

Обгонный ролик с колпаком и бампером, установленный в ходовой рельс.

Его задача — поддерживать вес ворот в состоянии «ворота закрыты».

Это ролик нашего производства обгонный, у которого ролик установлен на штыре, закрепленном кольцом Зегера (не обжатом, без защиты, как у большинства роликов на рынке). Это исключает риск выбивания штифта. Это дает возможность в случае возникновения проблем демонтировать и заменить сам ролик.

Крепежные винты «заходят» в заклепку-гайку с длинной резьбой (10 мм, в отличие от конкурентов, резьба только в пластина толщиной 3-4 мм), что обеспечивает устойчивость монтажного соединения.

Благодаря бамперу ворота останавливаются без дополнительного шума и снижается сила «удара».

Прочный сварной шов колпака предохраняет его от отрыва.

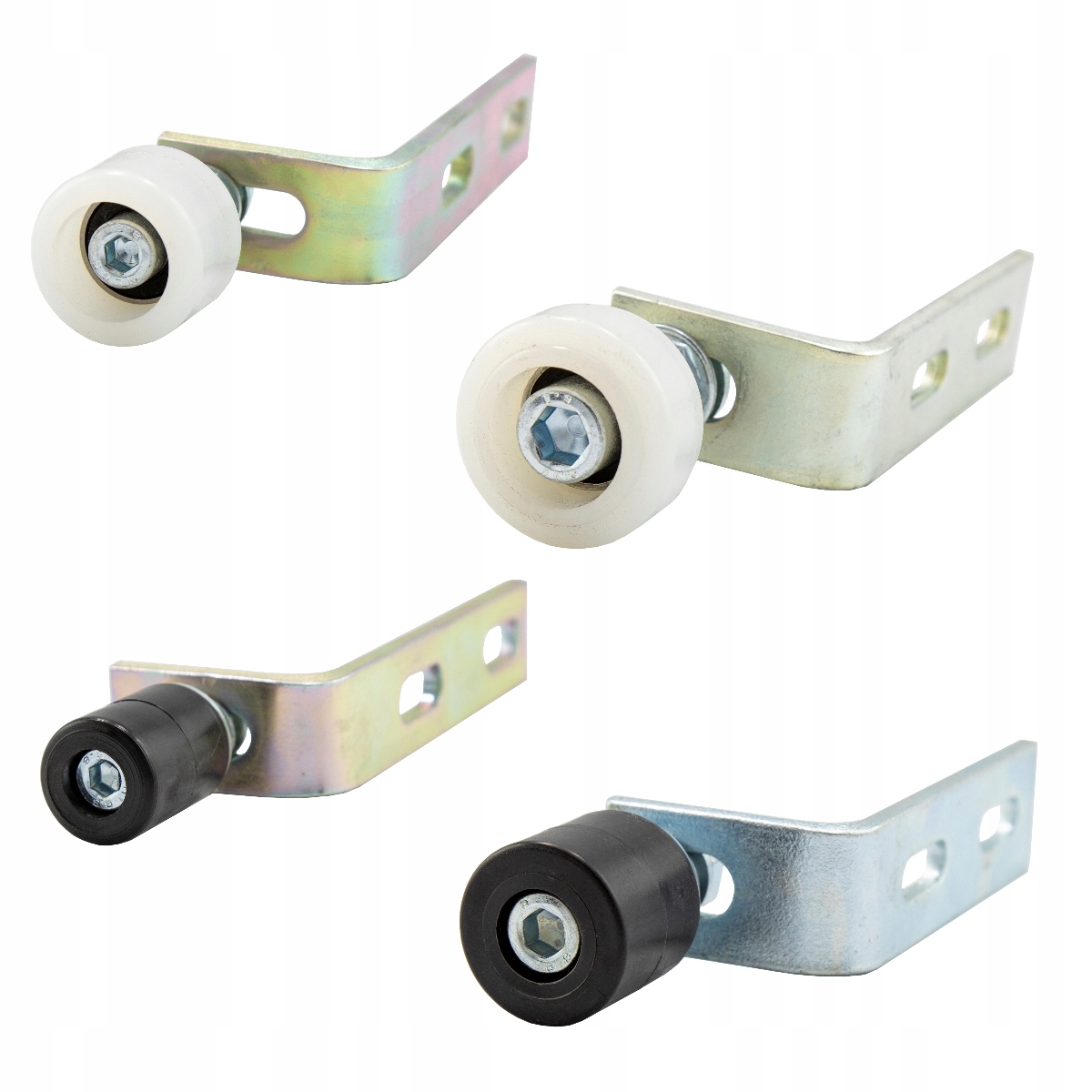

Верхний ролик всегда с уголком

Все ролики с уголком предлагаем бесплатно (в комментариях укажите 1 шт.)

• 33 мм с подшипниками для швеллера 40/40/3 (этот включаем, если в комментариях не указано другое)
• 43 мм с подшипниками для швеллера 50/50/3
• 25 мм для П-образного сечения 30/30/2
• 35 мм для П-образного сечения 40/40/2

Захват верхний

Бесплатный, на выбор (уточняйте в комментариях):

• 40 мм (включаем этот, если в комментариях не указан)< /li>
• 60 мм

Захват стабилизирует раму ворот в верхней части стойки. Особенно полезно для современных массивных ворот.

Пластиковый колпак

Для установки на другом конце рейки – со стороны газона. Защищает от грязи и снега, которые, попадая в рельс и замерзая, могут отрицательно сказаться на плавности работы ворот.

Наше предложение на других аукционах:

- 5-роликовые тележки с платформами большего размера 210 мм и 250 мм - Max

- 6-, 8-, 9-, 10-роликовые тележки
