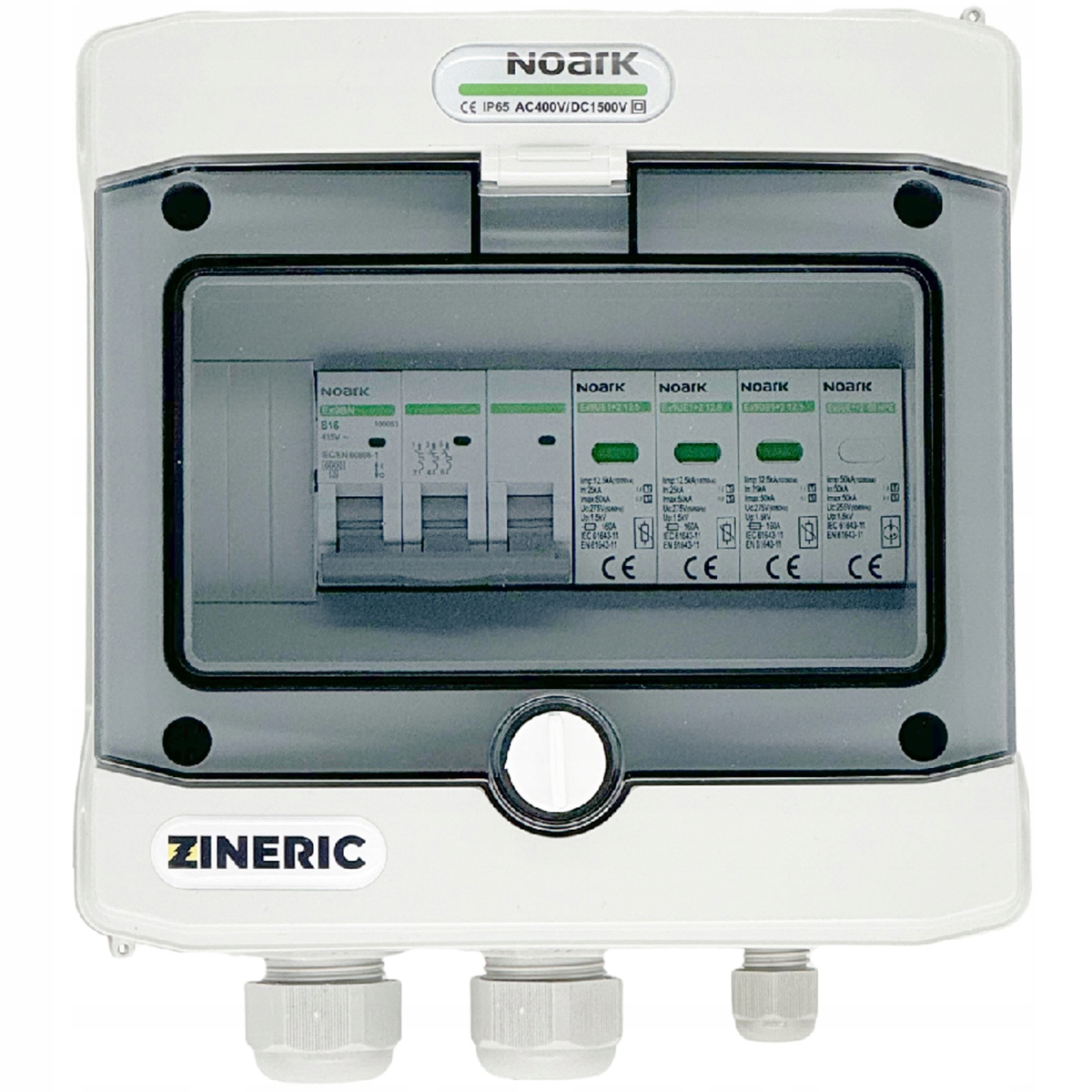

ZINERIC ZIN-BOX AC PV КОММУТАТОР IP65 1X8 B16 T1+T2 6-8KW

ZINERIC ZIN-BOX AC IP65 PV РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО 1X8 B16 T1+T2 6-8кВт

Артикул: 1816

Полное фотоэлектрическое распределительное устройство переменного тока Zineric для самостоятельной сборки:

Характеристики:

• 1 ограничитель максимального тока переменного тока типа 1+2
• 1 трехфазный автоматический выключатель 16А
• Готов к подключению.
• Модульная версия
• Степень защиты IP65.
• Прозрачная дверь.
• Класс защиты: II.
• Цвет: белый.

Коробки предназначены для использования в фотоэлектрических установках с изолированной системой молниезащиты или без нее, а также там, где требуется высокая степень защиты IP. Их конструкция подходит для поверхностного монтажа.

Распределительное устройство, адаптированное для фотоэлектрических установок в диапазоне мощностей 6-8кВт

Примечание:

Для облегчения навигации по продукции было предложено выбирать модульное оборудование на стороне переменного тока по мощности инвертора, а на стороне постоянного тока по количеству MPPT.

Однако каждый раз, чтобы правильно выбрать распределительное устройство, внимательно прочитайте каталожную карточку инвертора и выберите подходящее распределительное устройство Zineric квалифицированным электриком.

ЭЛЕКТРИЧЕСКИЕ И МЕХАНИЧЕСКИЕ ПАРАМЕТРЫ КОРПУСА

• Модель PHS 8T
• Количество модулей 8
• Изготовлено в соответствии с EN 60670-1, EN 62208
• Степень защиты IP65
• Класс защиты II
• Номинальное напряжение изоляции (Ui) 690 В переменного тока, 1000 В постоянного тока
• Испытание накаленным стержнем 650°C
• Ударопрочность IK08
• Безгалогенный перерабатываемый пластик

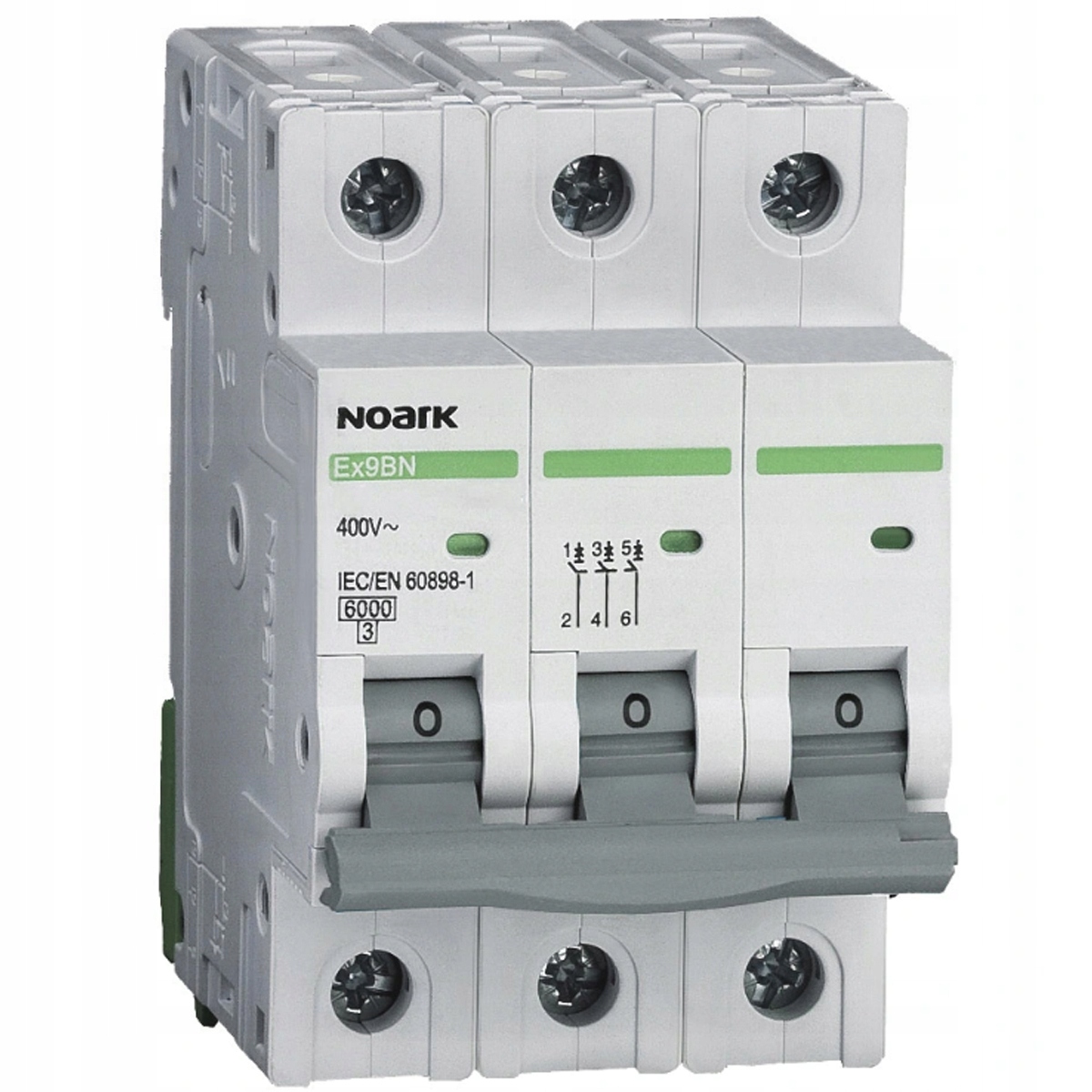

ИСПОЛЬЗУЕМЫЙ АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ B16 3F

• Производитель/модель Noark/Ex9BN 3P B16
• Номинальный ток 16А; 3-фазный
• Количество полюсов 3
• B-характеристика
• Исполнение в соответствии с IEC/EN 60898-1
• Краткий номинал - отключающая способность цепи ICN 6кА

ИСПОЛЬЗУЕМЫЙ ОГРАНИЧИТЕЛЬ ПЕРЕОГРЕВА AC T1+T2

• Производитель/модель Noark/Ex9UE1+2 12,5 3PN 275
• Изготовлено в соответствии с EN 61643-11
• Тип опоры Тип 1+2 (класс I+II) , B+C, T1+T2)
• Версия вставки L-N: MOV (варистор), N-PE: GDT (искровой разрядник)
• Постоянное рабочее напряжение Uc L-N: 275 В переменного тока , N-PE: 255 В переменного тока.
• Частота f 50–60 Гц.
• Номинальный ток разряда In (8/20 мкс). L-N: 20 кА на полюс, N-PE: 40 кА. на полюс
• Макс. импульсный ток в режиме ожидания (10/350 мкс) L-N: 12,5 кА на полюс, N-PE: 50 кА на полюс
• Макс. ток разряда Imax (8/20 мкс) 50 кА на полюс
• Уровень защиты по напряжению Up для тока In L-N: 1,5 кВ, N-PE: 1,5 кВ
• Уровень защиты по напряжению Up для ток Imax L-N: 1,8 кВ, N-PE: 1,5 кВ
• Уровень защиты по напряжению Up для 5 кА (8/20 мкс) L-N: 2 кВ, N-PE: 1,5 кВ
• N-PR соответствует токовой способности тушения Ifi 100 А
• Случайные перенапряжения Ut (выдерживает) L-N: 5 с: 335 В, N-PE: 200 мс: 1200 В
• Ограничитель напряжения для ток 1мА 387 - 473 В
• Максимальная дополнительная защита предохранителем L-N: макс. 160 A gG, N-PE: -
• Выдерживаемая способность к току короткого замыкания L-N: 50 кА, N-PE: -

НОАРК Электрик

NOARK Electric — мировой поставщик низковольтных электрокомпонентов, предназначенных для электроустановок в общем строительстве и специализированном производстве.

Мы предоставляем нашим клиентам продукцию высочайшего качества с уникальной пятилетней гарантией.

NOARK Electric занимается разработкой, производством и дистрибуцией электротехнических устройств и их компонентов. Компания является частью концерна, в котором работает более 25 000 человек.

NOARK Electric инвестировала миллионы евро в разработку собственной продукции, разрабатываемой и производимой с использованием новейших технологий. Наша цель – создать глобальный бренд.

Региональные центры в Шанхае, Праге и Лос-Анджелесе управляют операциями на отдельных континентах в соответствии с требованиями конкретного рынка и страны.

Зинерик

Zineric является лидером в производстве электрических распределительных щитов, используя передовые технологии и компоненты таких известных производителей, как Noark и Phoenix Contact.

Щиты подключения Zineric выпускаются в готовых формах, но мы предлагаем также возможность выполнения нестандартных заказов, что позволяет осуществить индивидуальную комплектацию комплектующих и защит в соответствии с дизайном заказчика.

Распределительные щиты Zinetric соответствуют действующим стандартам МЭК 61439-1 и 61439-2, сертифицированы на устойчивость к УФ-излучению и высокую степень защиты IP65 для серии STANDARD и IP66 для серии INDUSTRIAL, что обеспечивает долговременную и надежная работа даже в сложных внешних условиях.

Распределительные щиты производятся в Польше, что гарантирует постоянное наличие и возможность быстрого изготовления по техническим требованиям заказчика.

Выбирая распределительные щиты Zineric, клиенты получают не только высокое качество и безопасность, но и профессиональную техническую поддержку от опытного производителя, что является комплексным решением для современных электроустановок.
