BCS-PAN1702S-S

Односемейная (двухсистемная) вызывная панель TCP/IP/SIP. Предназначен для IP или 2-проводных систем (на выбор). В режиме IP работает с коммутаторами PoE, а в 2-проводном режиме питание и передача сигнала осуществляется по 2-проводной шине без полярности (требуется адаптер BCS-ADIP-II вместе с блоком питания BCS-ZA4815). ).

Панель совместима со всеми IP-видеомониторами BCS. Требуется обновление прошивки монитора до SIP-версии.

Панель внутренней связи может работать нормально без необходимости подключения к ней монитора. Чтобы иметь возможность удаленного просмотра с камеры и управления электрозащелкой и воротами через приложение на телефоне, панель должна быть подключена к Интернету.

Характеристики продукта

• Односемейная вызывная панель TCP/IP/SIP
• Предназначена для IP или 2-проводных систем (на выбор)
• В режиме IP работает с коммутаторами LAN/PoE
• В 2-проводном режиме питание и передача сигнала по 2-проводной шине без полярности (требуется адаптер BCS-ADIP-II вместе с блок питания BCS-ZA4815)
• Совместимость с видеомониторами TCP/IP/SIP версии 4.4_SIP или выше (режим IP), в 2-проводном режиме работает с видеомониторами BCS-MON7600B(W)-2 мониторы
• преобразователь CMOS HD 1/2,5 дюйма с низкой освещенностью
• линза «рыбий глаз» 1,9 мм
• автоматическая ИК-подсветка, автоматический ИК-фильтр ICR, WDR 120 дБ, HLC, BLC, шумоподавление 3DNR.
• li>
• Угол обзора камеры: 168,6° по горизонтали, 87,1° по вертикали.
• Сжатие видео: H.264, сжатие звука H.265; : G.711U
• Протокол: IPv4, RTSP, RCP, TCP, UDP, SIP, UPnP, P2P, SNMP.
• Монтаж: скрытый или накладной монтаж с использованием специального корпуса. (приобретается отдельно)
• Управление через веб-сервис
• li>
• Запись видео на регистраторы BCS LINE, поддержка Onvif
• Передняя панель из алюминиевого сплава
• Передняя панель из алюминиевого сплава
• li>
• IK07, IP65 (после дополнительной пломбировки)
• Выходное реле NO/NC/COM
• Выход RS485 для подключения дополнительного реле
• Сеть: Ethernet 10/100 Мбит/с, автоадаптивный (IP-системы) или 2-проводной вход шины (2 системы) - проводной)
• Питание в режиме IP: PoE 802.3 at/af/пассивный
• Питание в 2-проводном режиме: 2-проводная шина

Спецификация

• Тип устройства: Двухсистемная односемейная вызывная панель TCP/IP/SIP, может работать в IP-системах или 2-проводных системах (для на выбор)
• Совместимость: IP-системы: видеомониторы TCP/IP/SIP с микропрограммой SIP версии 4.4 или выше. 2-проводные системы: BCS-MON7600B(W)-2. видеомониторы и адаптеры BCS-ADIP-II (2-проводная шина без полярности)
• Количество кнопок вызова: 1 механическая кнопка
• Работа система: Linux
• Камера: 1/2,5 дюйма, 2 МП, CMOS HD с низкой освещенностью
• Объектив: 1,9 мм «рыбий глаз».
• li>
• Угол камеры: Гор.: 168,6°, Вертик.: 87,1°.
• Сюжетный режим: Авто, день, ночь
• Режим видео: BLC, HLC, WDR 120 дБ, шумоподавление 3DNR, автоматический инфракрасный фильтр ICR
• Регулировка параметров изображения: Да, ручная
• Подсветка камеры: Автоматическая ИК-подсветка
• Сжатие видео: H .264, H.265
• Разрешение: 720p(1280x720)/D1(704x576/704x480)/VGA(640x480)/CIF(352x288/352x240)
• Частота кадров: 25 кадров в секунду.
• Битрейт основного потока: 256 Кбит/с ~ 4 Мбит/с.
• Аудиовход/ выход: Встроенный всенаправленный микрофон и динамик.
• Сжатие звука: G.711u.
• Сетевое подключение: IP-системы: Ethernet (RJ-45), 10/100 Base-T, 2-проводные системы: 2-проводная шина без полярности (требуется адаптер BCS-ADIP-II, с блоком питания BCS-ZA4815)
• Протоколы: IPv4, RTSP, RCP, TCP, UDP, SIP, UPnP, P2P, SNMP
• Запись видео: Регистраторы BCS LINE (частные) протокол), поддержка Onvif
• Мобильное приложение: Да, BCS Line для iOS/Android, макс. 10 пользователей (телефонов)
• Информационные диоды : 3 информационных диода: вызов, разговор, открытие двери
• Клавиатура: Нет
• Бесконтактный считыватель: Нет
• Открытие двери 1/двери 2 по коду или карте: нет
• Открытие двери 1/двери 2 по карте: нет
• Открыть Дверь1/Дверь2: С помощью интерфейса разговора на видеомониторе или с помощью мобильного приложения для открытия дополнительной двери (ворот) необходимо установить релейный модуль BCS-MODKD2< /li>
• Вызов портье:Панель может осуществлять вызовы на пост охраны ПКП BCS-CP1 вместо подключения к видеомонитору.

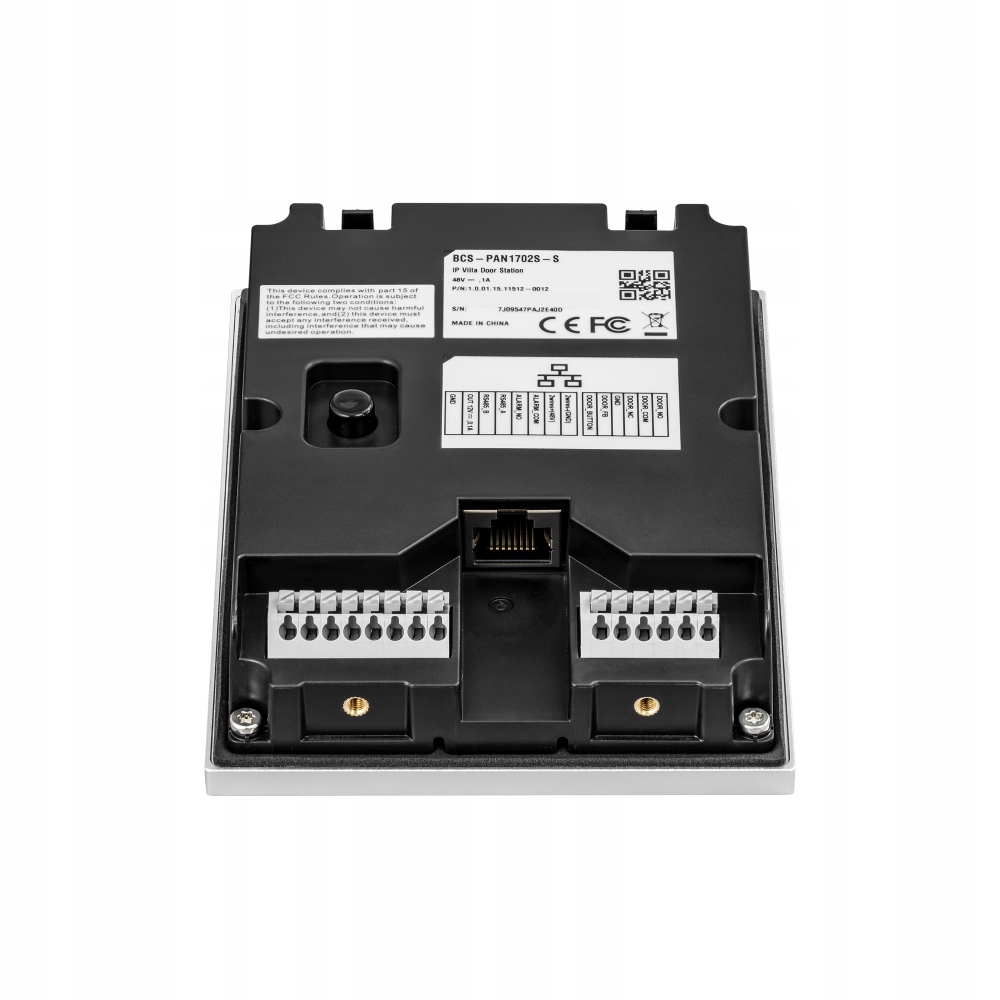

• Входы: 1 кнопка выхода (DOOR_BUTTON + GND); 1 вход питания (2 провода-Земля; 2 провода-48 В) - 2-проводной вход шины (без полярности, передача данных и питание, только для 2-проводных систем) на базе источника питания 48 В постоянного тока (требуется адаптер BCS-ADIP-II, вместе с блоком питания BCS-ZA4815); 1х геркон (DOOR_FB + GND), сигнализация открытой двери на видеомониторе; 1x диверсия; 1x Ethernet 10/100 Мбит/с автоматический (RJ45) - вход PoE (только для IP-систем)
• Выходы: 1x релейный выход; максимальная нагрузка 24 В постоянного тока, 2 А (DOOR_NO, DOOR_COM, DOOR_NC); 1x RS485 (RS485_A, RS485_B), для подключения модуля BCS-MODKD2; 1x выход тревоги (ALARM_COM, ALARM_NO) – для будущих приложений; 1 выход 12 В (12V_OUT), макс. 100 мА, только питание датчика — для будущих приложений (не используйте выход для других целей); Как в IP, так и в 2-проводном режиме необходимо подать дополнительный источник питания постоянного тока 12 В для питания электрозащелки.
• Электропитание: IP-системы: PoE (802.3af) /аф/пассивный); 2-проводные системы: по 2-проводной шине, требуется подключение адаптера BCS-ADIP-II вместе с источником питания BCS-ZA4.
