Сварочный аппарат Sherman, инверторный сварочный аппарат DIGITIG 200GD AC/DC, сварочный аппарат TIG

Технические данные:

⏩ Сварочный аппарат:

• Напряжение питания 230 В переменного тока ±10 %, 50 Гц
• Максимум потребляемая мощность MMA: 6,6 кВА, TIG: 4,2 кВА
• Номинальный сварочный ток / рабочий цикл MMA: 180 А / 40 % TIG 200 А / 40 %
• Номинальное напряжение холостого хода 20 В (VRD) / 59 В
• Максимальный потребляемый ток MMA: 36,5 А, TIG 26,8 А
• Защита сети 25 А
• Вес (без аксессуаров) 18,5 кг
• Размеры 455 x 195 x 415 мм
• Уровень защиты IP21

⏩ Горелка TIG:

• Тип инструмента Т-26
• Максимальная допустимая нагрузка по току 200 А
• Расход газа 10-20 л/мин
• Зажигание дуги Бесконтактное (HF)
• Длина 4 м

⏩ Диапазоны настройки параметров:

• ARC FORCE 1 – 100 A
• HOT START 0 – 50 A
• Предварительная подача газа 0,1–5 с
• Последующая подача газа 0–15 с
• Нарастание тока 0–15 с
• Спад тока 0–25 с
• Начальный ток 5– 200 A
• Сварочный ток MMA: 20–180 А TIG: 10–200 А
• Базовый ток 5 – 95 % от сварочный ток
• Ток кратера 10–200 А
• Частота импульсов 0,5–200 Гц
• Ширина импульса 10–90 %
• Частота 40–200 Гц переменного тока
• Баланс 30 переменного тока – 70 %

⏩Цифровой сварочный аппарат DIGITIG PULSE AC/DC 200GD — последнее поколение сварочных аппаратов профессионального применения, выполненное по технологии IGBT и оснащенное цифровым управлением.

⏩ Рабочий цикл:

Рабочий цикл основан на 10-минутном периоде. 40 % означает, что после 4 минут Для работы устройства необходим 6-минутный перерыв. 100% рабочий цикл означает, что устройство может работать непрерывно без перерывов > .

Внимание! Испытания на нагрев проводились при температуре окружающего воздуха. Рабочий цикл при 40°C был определен путем моделирования.

⏩ Степень защиты:

IP определяет степень устойчивости устройства к проникновению твердых и водных загрязнений. IP21 означает, что устройство предназначено для работы в помещении и не подходит для использования под дождем.

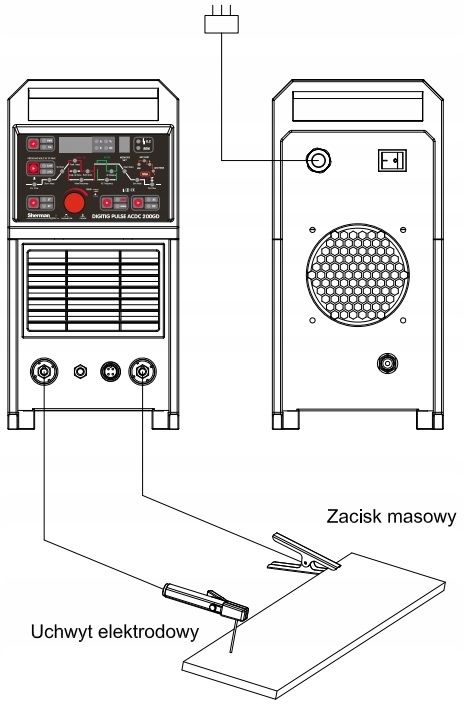

⏩ Метод MMA

Концы сварочных кабелей следует подключить к разъемам (3) и (6), расположенным на передней панели, чтобы обеспечить правильную полярность для данный электрод находился в электрододержателе.

Полярность подключения сварочных кабелей зависит от типа используемого электрода и указана на упаковке электрода.

Зажим обратного кабеля должен быть тщательно прикреплен к свариваемому материалу.

Подключите вилку устройства к сетевой розетке230 В, 50 Гц.

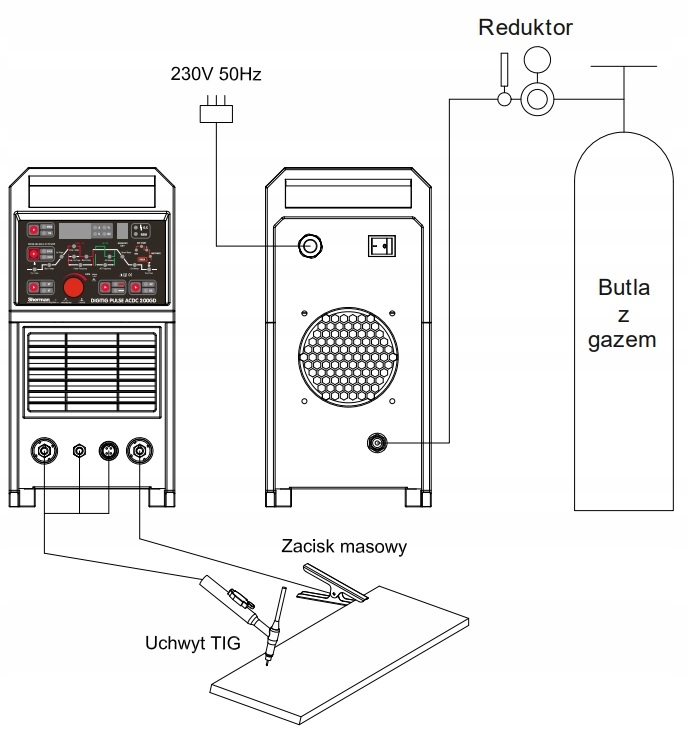

⏩ Метод TIG

Токовый зажим ручки должен быть подключен к розетке с отрицательной полярностью (6), управление заглушку осторожно прикрутите ручку к розетке (4), и подключение газа к быстроразъемной розетке (5).

⏩ Передняя и задняя панель

1. Главный выключатель

2. Соединитель защитного газа

3. Гнездо положительной полярности

4. Разъем управления горелкой TIG

5. розетка защитного газа

6. Гнездо отрицательной полярности

⏩ Панель управления

A – Управляющие диоды

B – Кнопка выбор типа сварочного тока (переменный/постоянный)

C - кнопка импульсного включения/выключения

D – ручка регулировки

E – кнопка выбора режима источника (двухступенчатая /four-step)

F – Память настроек

G – Кнопка выбора метод сварки b>

H – отображение параметров сварка

I – Отображение памяти набора параметров

Функции сварочного аппарата GIGITIG PULSE AC/DC 200GD:

✅ 2T/4T, Arc Force,

✅ функция очистки электроды,

✅ Горячий старт,

✅ Нарастание и падение тока,

✅ Память настройки,

✅ Последующая подача газа TIG,

✅ Предварительная подача b> газа,

✅ Импульсная TIG,

✅ цифровое управление,

✅ VRD,

✔ Светодиодный дисплей.

Стандартное оборудование:

• Сварочный аппарат Sherman DIGITIG PULSE AC/DC
• Сварочная ручка Т-26/4м
• Кабель электрода
• Кабель заземления
