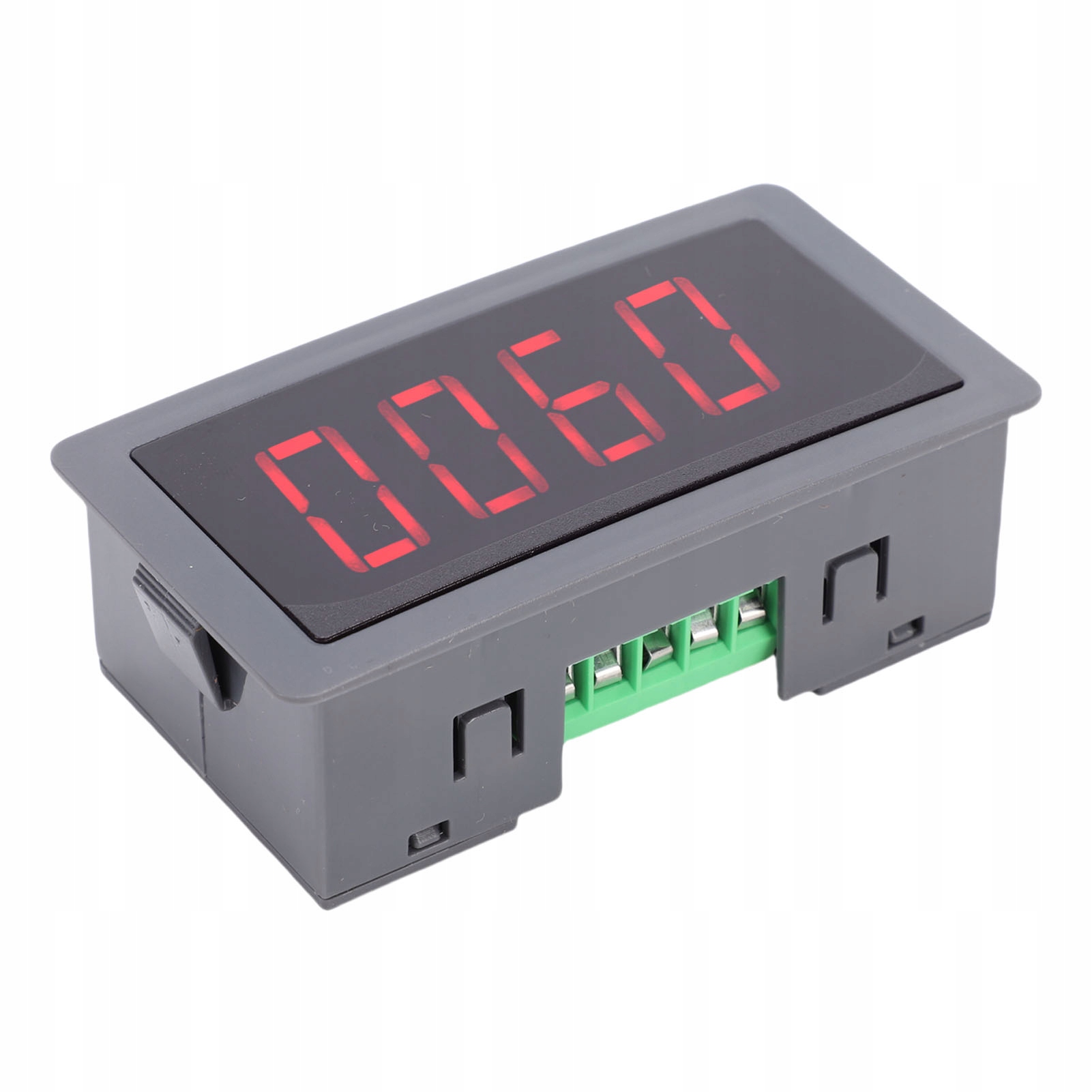

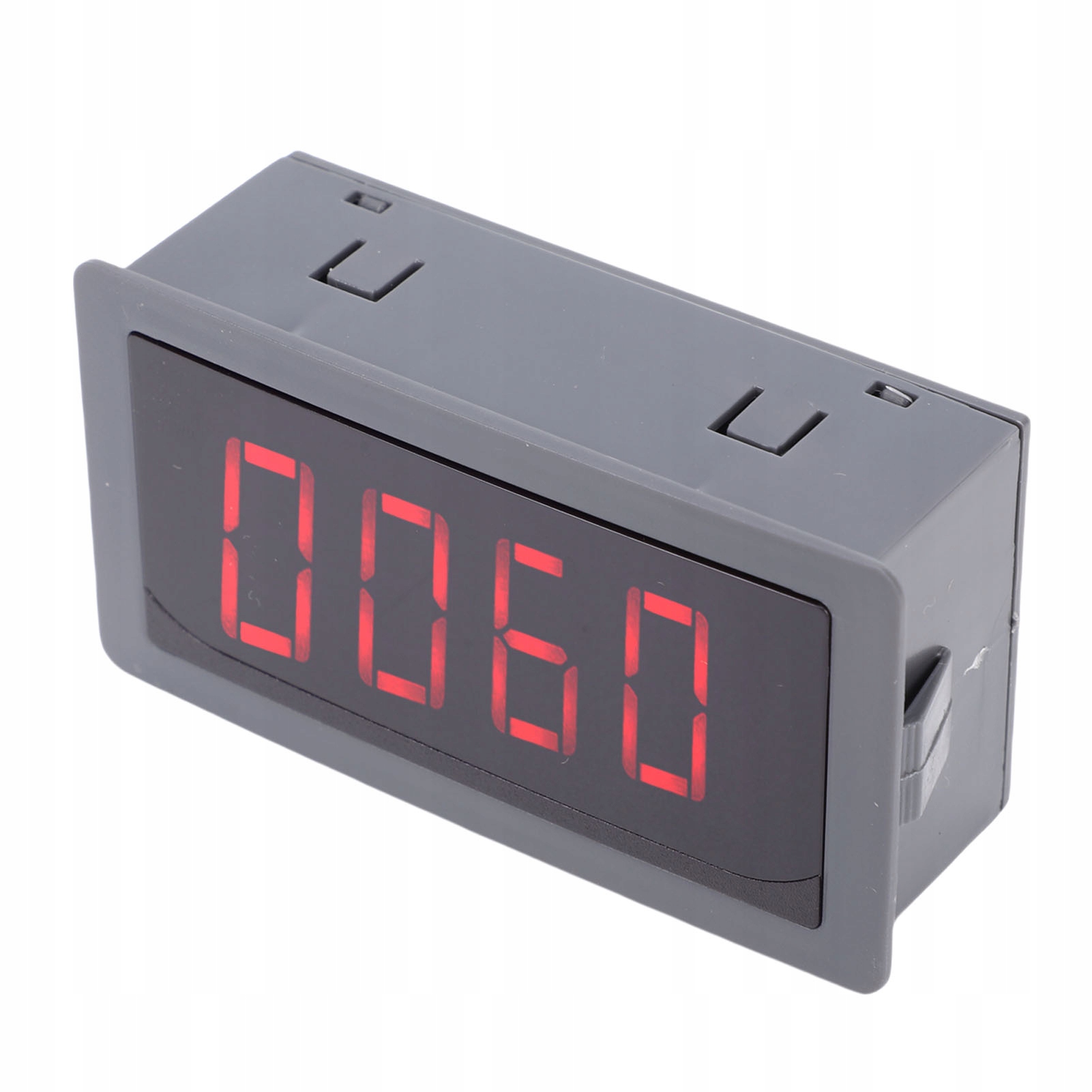

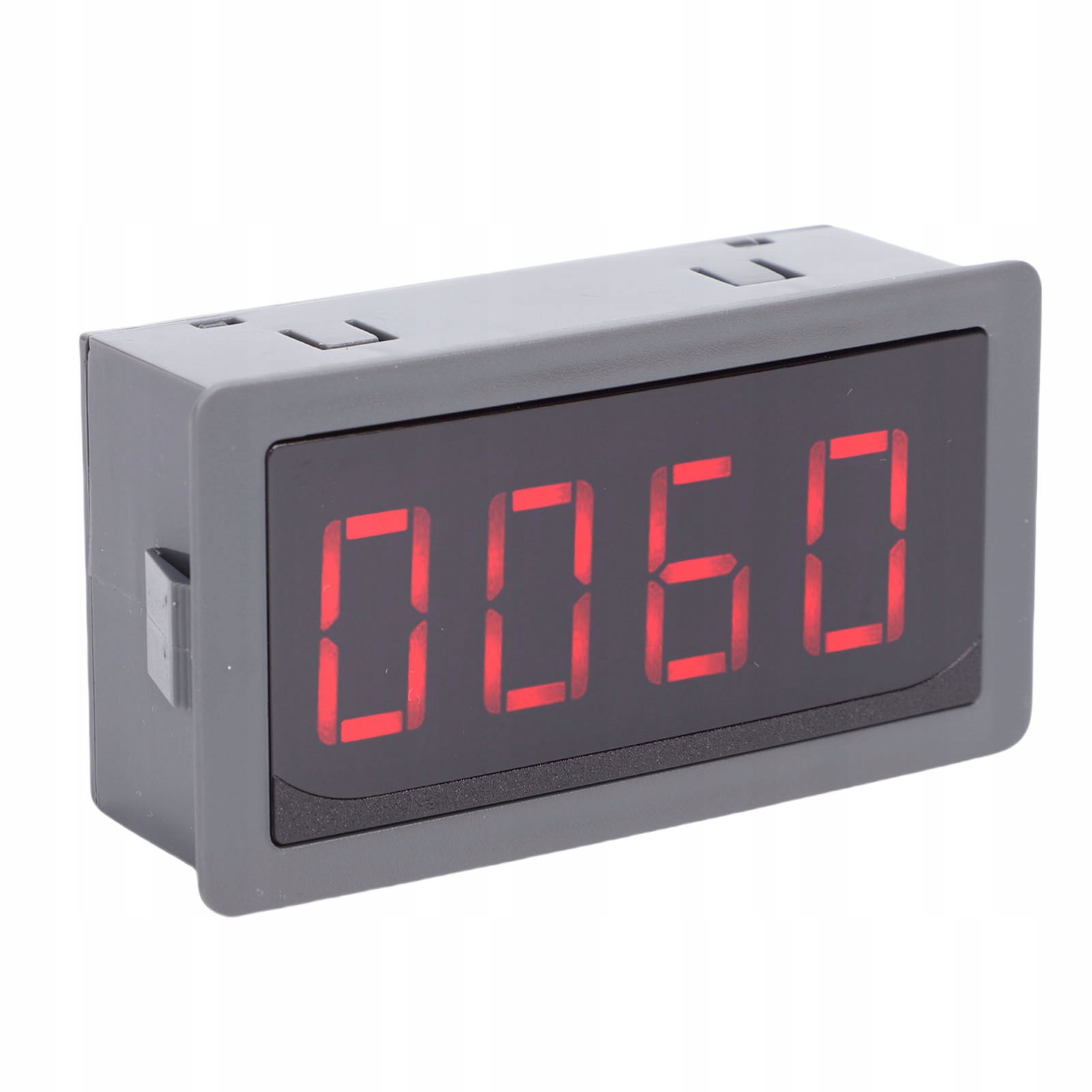

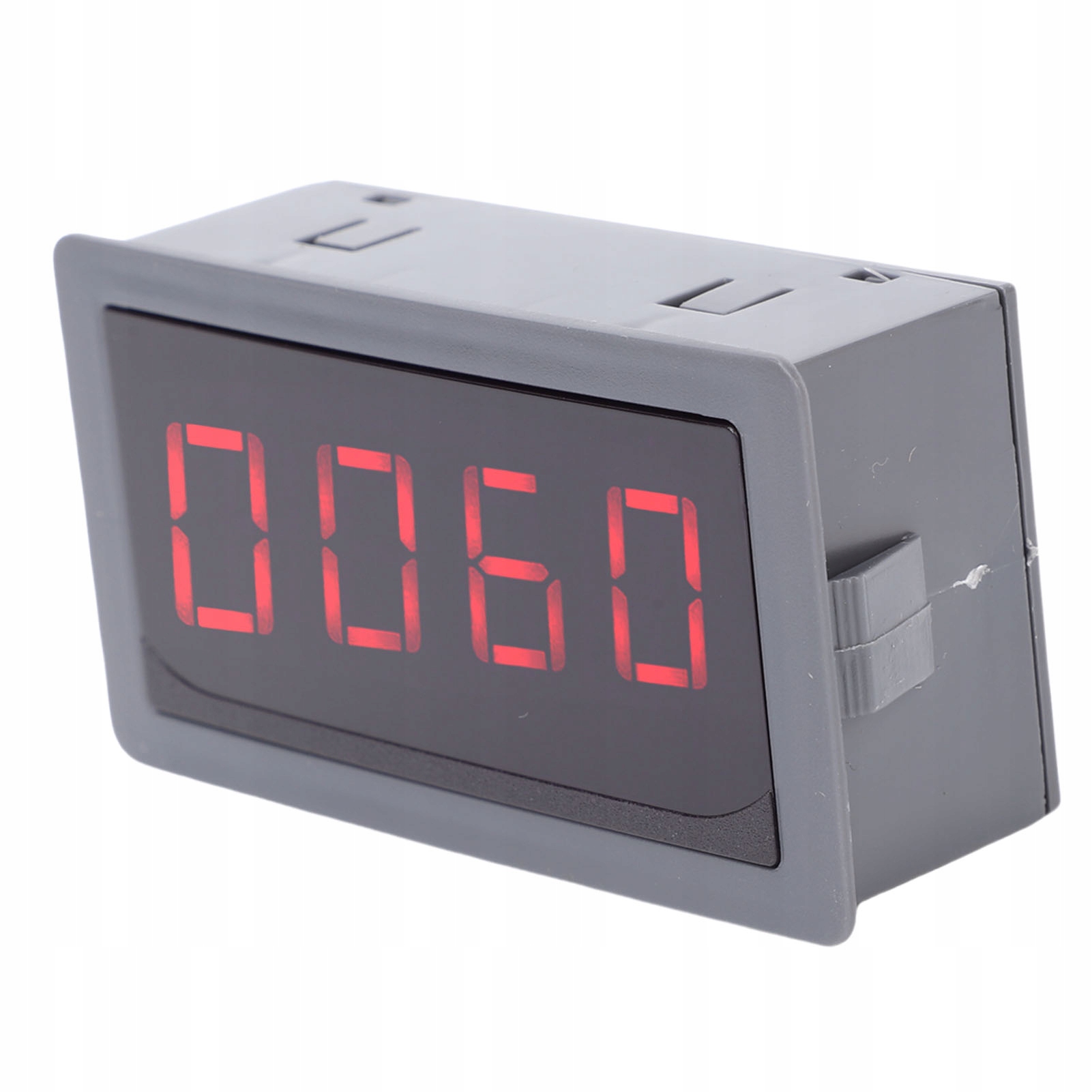

0-10 В 0/4-20 мА Напруга Поток Генератор сигналів Інтерфейс IH Simulator

Функція:

1. [Універсальний прилад для відображення аналогового входу]: можна використовувати з різними датчиками, оснащеними аналоговим виходом, для відображення реальних фізичних величин, таких як датчики температури, перетворювачі частоти, швидкість двигуна, тиск, рівень рідини, концентрація тощо. В основному використовується для датчиків потенціометричного типу, таких як резистивна шкала, резистивні датчики зміщення струни та резистивні датчики кута.

2. [2 в 1 генератор напруги та струму]: видає напругу: 0-10 В з точністю 0,01 В і вихідний струм: 0-20 мА з точністю 0,01 мА. Вихідну напругу та струм можна перемикати, регулювати та калібрувати.

3. [Кілька 4-значних дисплеїв]: включає 4 різні типи цифрових дисплеїв із 2 знаками після коми. Перемикатися між режимами відображення напруги та струму можна натисканням кнопки «РЕЖИМ». Користувач може визначити діапазон відображення, налаштувавши збільшення, положення десяткової коми тощо, що полегшує налагодження.

4. [Безпечний у використанні]: діапазон виходу: пасивний або активний 0-20 мА, 0-10 В; Вихідний діапазон і точність програмуються і регулюються. Вихід має захист від короткого замикання, а блок живлення має захист від зворотної полярності, що забезпечує безпечне та надійне використання.

5. [Широкі застосування]: підходить для 0-10 В, 0-20 мА, 4-20 мА; Можна використовувати для налагодження ПЛК і панелей, тестового обладнання, перетворювачів частоти, проточних клапанів, керування швидкістю серводвигуна, диммерів тощо. Компактний розмір і його легко носити.

Специфікація:

• Тип елемента: Генератор сигналів напруги струму

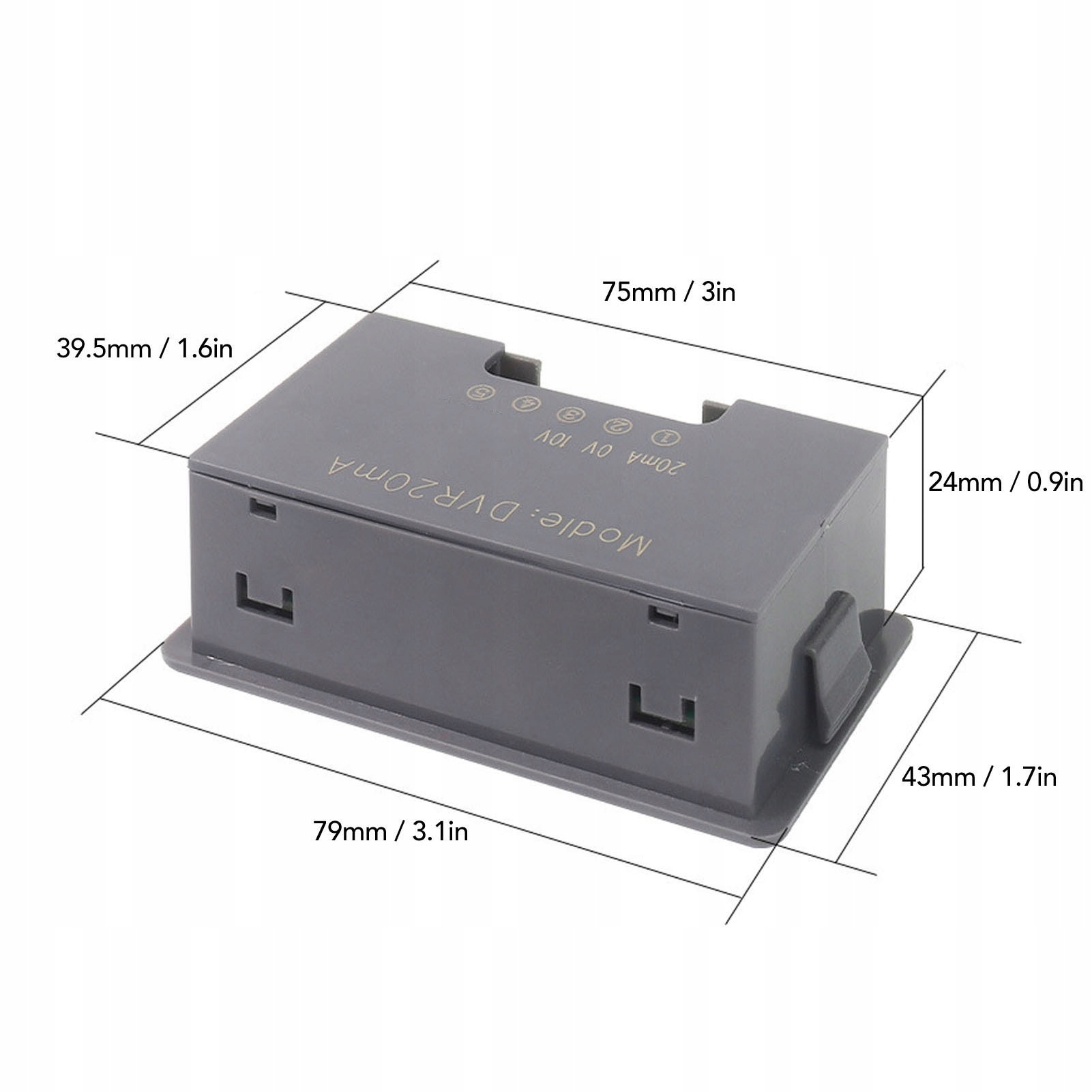

• Модель: DVR20mA
• Вхідний опір аналогового струму: >40 000 Ом
• Вхідний опір аналогового струму: 1 канал аналогового введення: аналоговий вхід напруги, аналоговий вхід струму
• Захист ланцюга: The виріб має захист від зворотної поляризації та захист від перенапруги

1. Натисніть кнопку MODE, щоб переключити режими:

• E00: E00 відображає вхідний сигнал 0-10 В; Діапазон відображення: 0-1000
• E01: E01 відображає вхідний сигнал 4-20 мА; Діапазон відображення: 0-100
• E02: E02 відображає вхідний сигнал 0-20 мА; Діапазон відображення: 0-200

2. Натисніть клавіші A та B, щоб установити діапазон відображення:

• Налаштування параметра, діапазон, посібник з експлуатації:
• Мінімальний діапазон параметра A: -1000-1000
• 1: Тривале натискання клавіші A, перша цифра блимає
• 2: Натисніть клавішу B, щоб налаштувати значення
• 3: Натисніть клавішу A, щоб перейти до другої третьої четвертої цифри
• 4: Натисніть ще раз A, щоб зберегти та вихід
• Налаштування швидкості параметра B: 0,1-5,0
• 1: Тривале натискання клавіші B, усі 4-значні цифри блиматимуть
• 2: Натисніть клавішу A, щоб збільшити значення на 1. Після налаштування відповідного значення
• 3: Натисніть B ще раз, щоб зберегти та вийти
• C Налаштування посилення: x1/x2/x10
• 1: коротко натисніть клавішу B, щоб підсилення перемикання 1x 2x 10x
• 2: Автоматичне збереження через 2 секунди
• D Налаштування десяткової коми: X.XXX XX.XX / XXX.X XXXX
• 1: коротко натисніть клавішу A, щоб переключити позицію десяткової коми
• 2: Автоматичне збереження через 2 секунди
• Довідкова таблиця налаштувань параметрів:
• 1: Відображає мінімальне та максимальне число: 0000-1000, A мінімальне значення: 0000, B збільшення максимум 5,0: 1,0, десяткова кома D Позиція: XXXX, C набір: C01
• 2: відображає мінімальне та максимальне число: 0000-640,0, мінімальне значення A: 0000, масштаб B максимум 5,0: 3,2, десяткова кома D Позиція: XXX,X, набір C: C02
• 3: відображає мінімальне та максимальне число: 030,0-080,0, мінімальне значення A: 0300, масштаб B максимум 5,0: 0,5, десяткова кома D Позиція: XXX, X, набір C: C01
• 4: відображає мінімальне та максимальне число: -50,0-50,0, мінімальне значення A: -500, масштаб B максимум 5.0: 1.0, десяткова кома D Позиція: XXX,X, набір C: C01
• 5: відображає мінімальне та максимальне число: 04.00-20.00, мінімальне значення A: 0400, збільшення B максимум 5.0: 1.6, десяткова кома D Позиція: XX.XX, набір C: C01
• 6: відображає мінімальне та максимальне число: 0000-8000, мінімальне значення A: 0000, збільшення B максимум 5,0: 4,0, десяткова кома D Позиція: XXXX, установіть C: C02
• 7: відображення від мінімального до максимального числа: -1000-1000, мінімальне A: -1000, збільшення B Максимальне 5,0: 2,0, десяткова кома D Позиція: збільшення B максимум 5,0: 1,0, десяткова кома D Позиція: XX.XX, набір C: C01
• 9: відображає мінімальне та максимальне число: 3000-5000, мінімальне значення A: 0300, збільшення B максимум 5,0: 0,2, десяткова кома D Позиція: XXXX, набір C: C10
