0-10V 0/4-20MA Генератор сигналу струму Генератор інтерфейсу 9N

Функція:

1. [Універсальний прилад для відображення аналогового входу]: можна використовувати з різними датчиками, які мають аналоговий вихід, для відображення реальних фізичних величин, як-от: датчики температури, частоти перетворювачів частоти, швидкість двигуна, тиск, рівень рідини, концентрація тощо. Він в основному використовується для датчиків потенціометричного типу, таких як резистивна шкала, резистивні струнні датчики та резистивні датчики кута.

2. [2 в 1 генератор напруги та струму]: вихідна напруга: 0-10 В з точністю 0,01 В і вихідний струм: 0-20 мА з точністю 0,01 мА. Вихідна напруга та струм перемикаються, регулюються та калібруються.

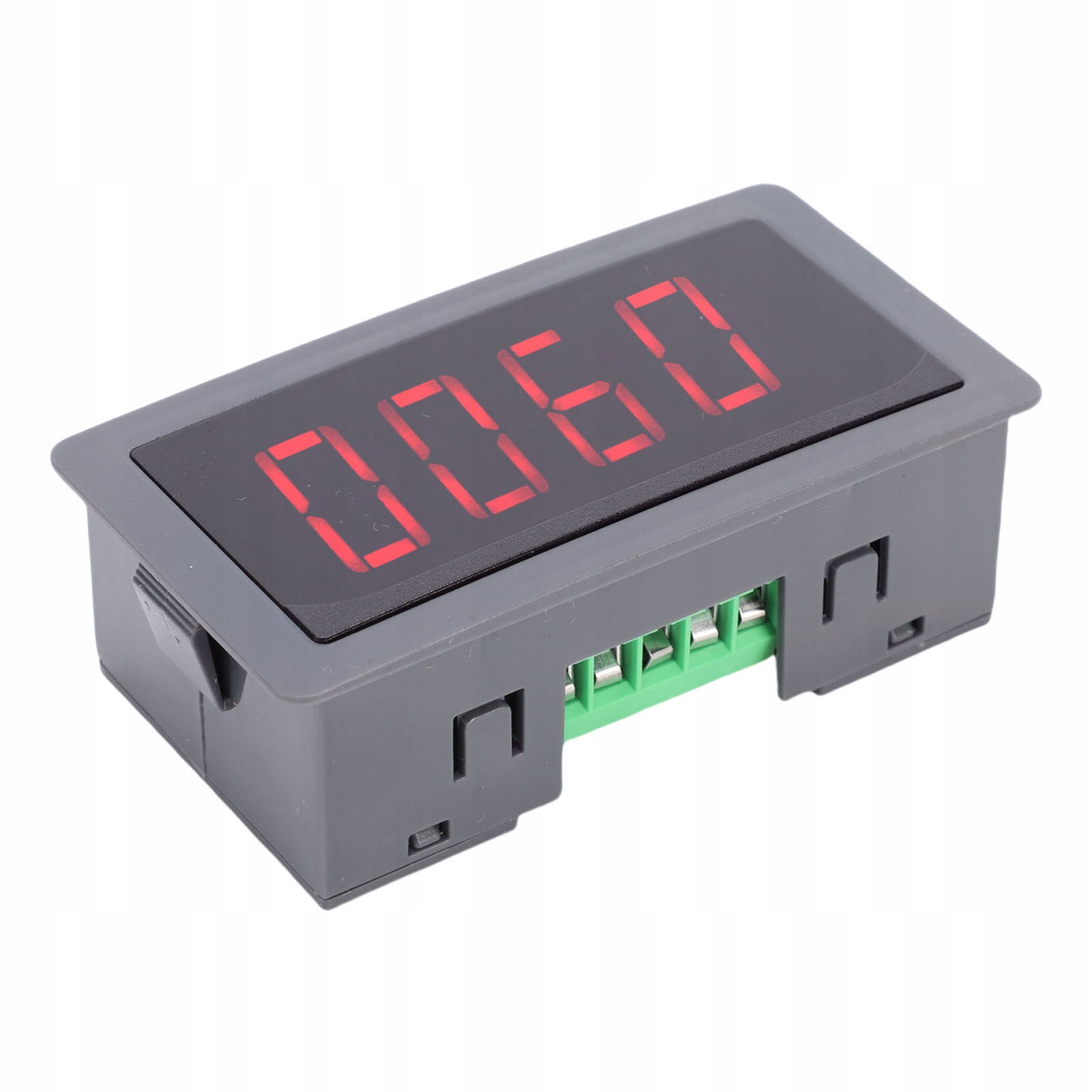

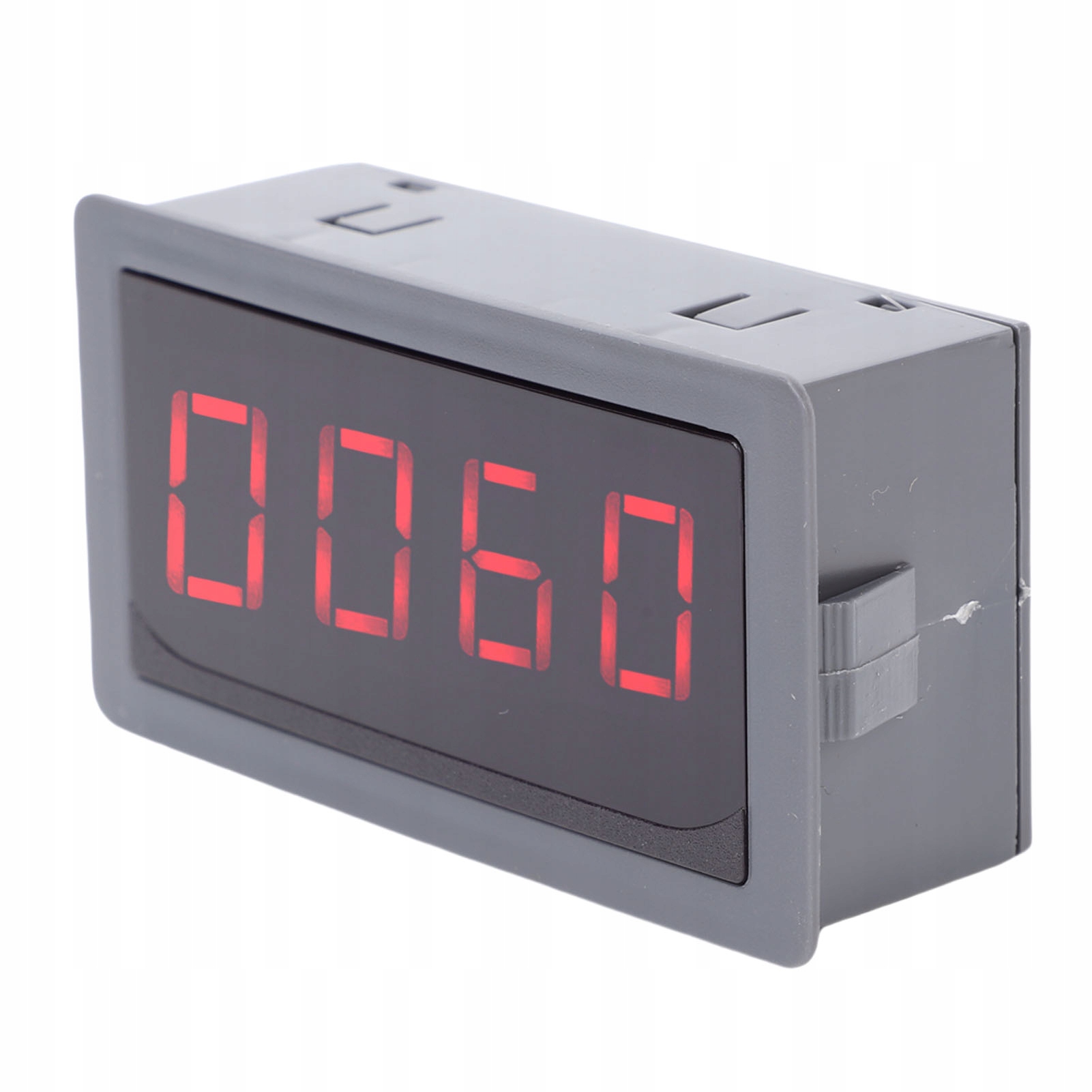

3. [Кілька 4-значних дисплеїв]: включає 4 різні типи цифрових дисплеїв із 2 знаками після коми. Перемикатися між режимами відображення напруги та струму можна натисканням кнопки «РЕЖИМ». Діапазон відображення може бути визначений користувачем за допомогою налаштування масштабу, десяткової позиції тощо, що робить налагодження більш зручним.

4. [Безпечний у використанні]: діапазон виходу: пасивний або активний 0-20 мА, 0-10 В; Вихідний діапазон і точність програмуються і регулюються. Вихід має захист від короткого замикання, а блок живлення має захист від зворотної полярності, що забезпечує безпечне та надійне використання.

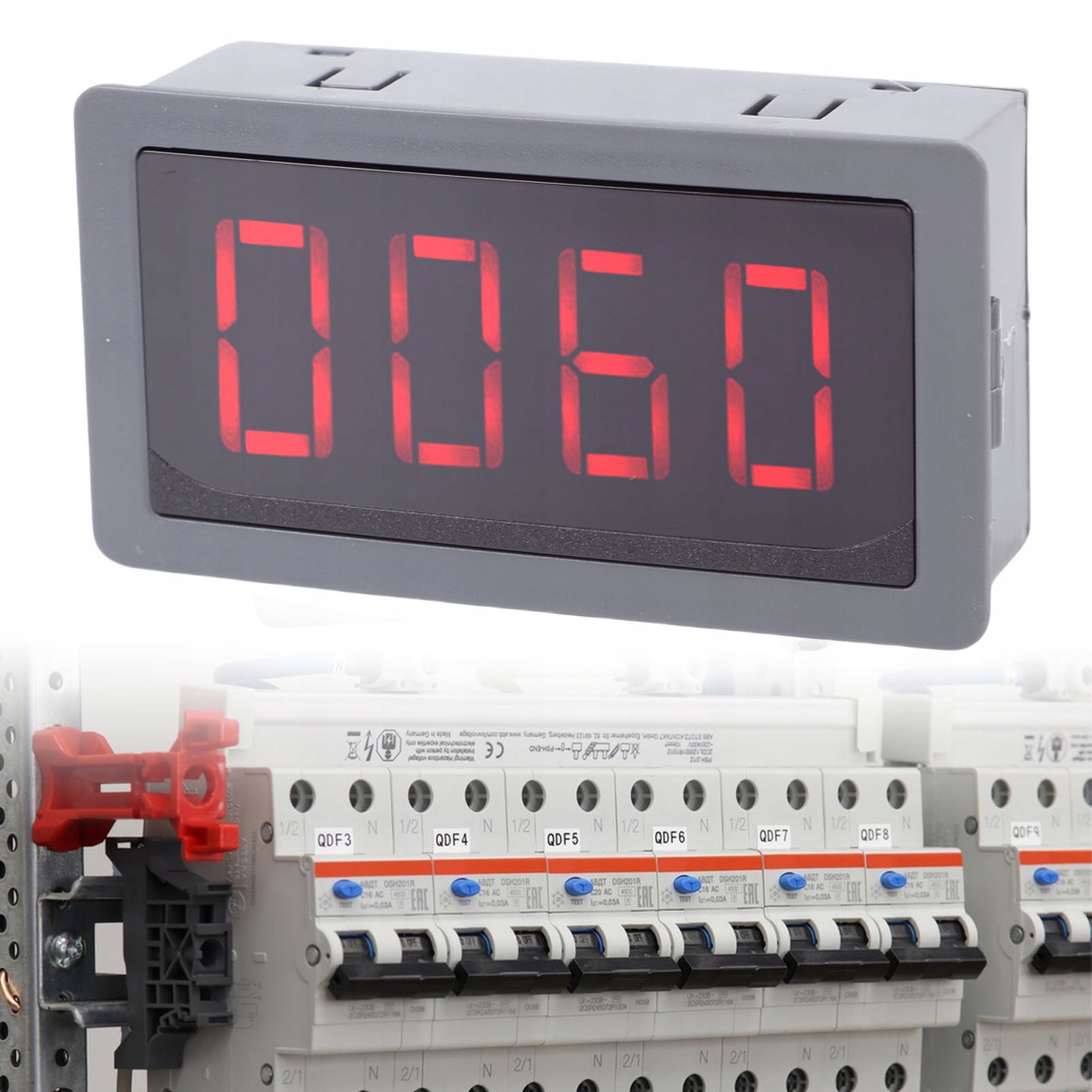

5. [Широкі застосування]: підходить для 0-10 В, 0-20 МА, 4-20 МА; Можна використовувати для налагодження ПЛК і панелей, тестування апаратного забезпечення, перетворювачів частоти, проточних клапанів, керування швидкістю серводвигуна, диммерів тощо. Компактний розмір і його легко носити.

Специфікація:

• Тип елемента: генератор сигналу поточної напруги

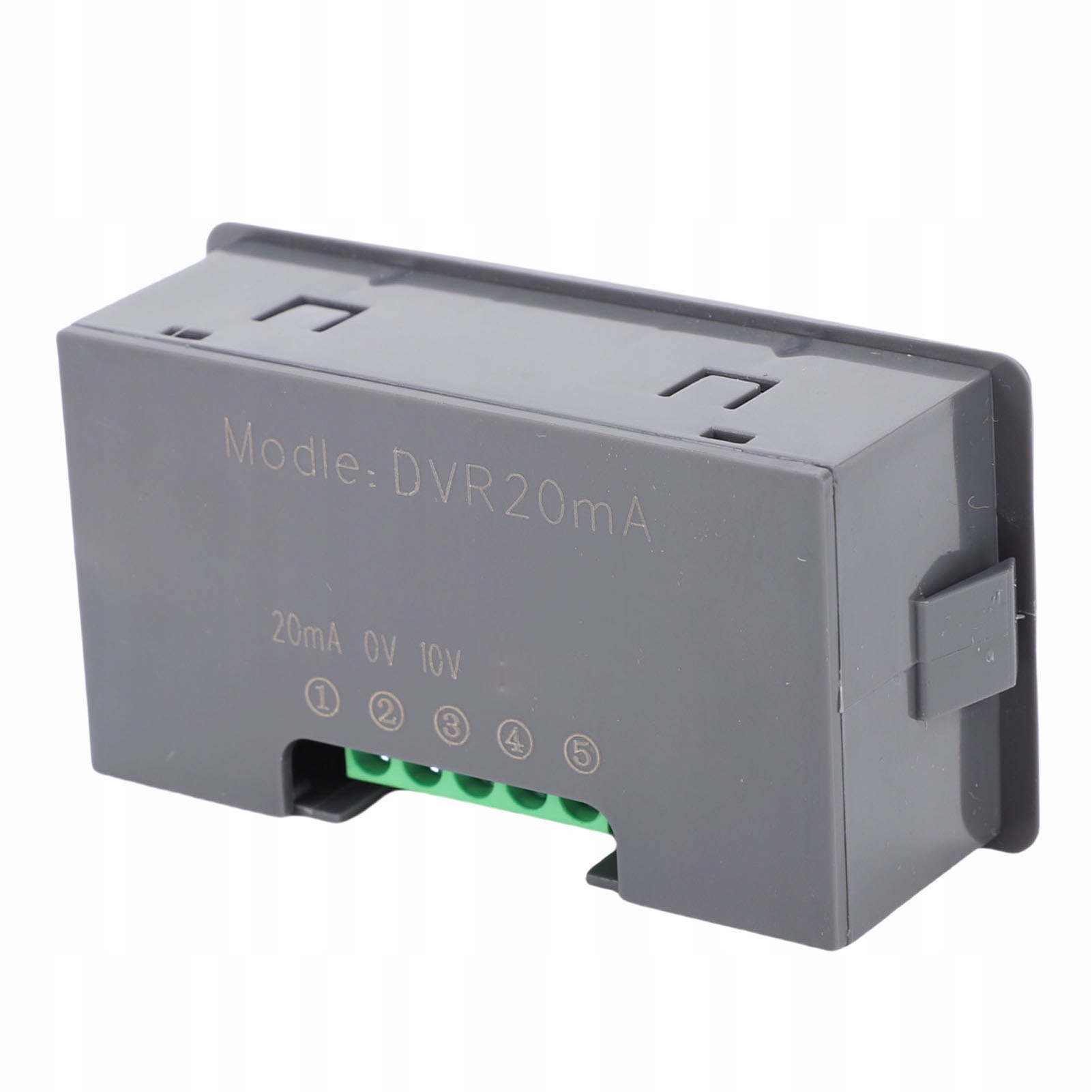

• Модель: DVR20MA
• Вхідний імпеданс аналогової напруги:> 40 000 Ом
• Поточний аналоговий вхідний опір: 1 аналоговий вхідний канал: аналоговий вхід напруги, струмовий вхід аналоговий
• Захист схеми: продукт має зворотну полярність захист і

1. Натисніть кнопку режиму, щоб переключити режими:

• E00: E00 ВХІД СИГНАЛУ 0-10 В Дисплей; Діапазон відображення: 0-1000
• E01: Входи E01 Відображення сигналу 4-20MA; Діапазон відображення: 0-100
• E02: відображення вхідного сигналу E02 0-20MA; Діапазон відображення: 0-200

2. Натисніть клавіші A та B, щоб установити діапазон відображення:

• Налаштування параметрів, діапазон, робочі інструкції:
• Діапазон параметрів MIN: -1000-1000
• 1: Натисніть і утримуйте клавішу, перша цифра блимає
• 2: Натисніть клавішу B, щоб налаштувати значення
• 3: Натисніть клавішу, щоб перейти до другої третьої четвертої цифри
• 4: Натисніть ще раз, щоб зберегти і вийти
• B Налаштування швидкості параметра: 0,1-5,0
• 1: Тривале натискання клавіші B, 4-значне число All Flash
• 2: Натисніть клавішу, щоб збільшити значення на 1. Після налаштування відповідного значення
• 3: Натисніть B ще раз, щоб зберегти та вийти
• C Налаштування посилення: x1/x2/x10
• Oku
• 2: Автоматичне збереження через 2 секунди
• D Налаштування десяткової коми: x.xxx xx.xx / xxx.x xxxx
• 1: Коротке натискання клавіші, щоб змінити позицію десяткової коми
• 2: Автоматичне збереження через 2 секунди
• Посилання на налаштування параметрів таблиця:
• 1: відображення від мінімального до максимального числа: 0000-1000, мінімальне значення A: 0000, масштаб B, максимум 5,0: 1,0, десяткова кома D Позиція: xxxx, набір C: C01
• 2: відображення від мінімального до максимального: 0000-640,0, мінімальне значення A: 0000, масштабування B макс. 5,0: 3.2, десяткова кома D Позиція: XXX.X, набір C: C02
• 3: Відображення від мінімального максимуму: 030,0-080,0, Мінімальне значення A: 0300, збільшення B Максимум 5,0: 0,5, десяткова кома D Позиція: xxx.x, установіть C: C01
• 4: Відображення від мінімуму до максимуму: -50,0-50,0, Мінімальне значення A: -500, збільшення B Максимум 5.0: 1.0, десяткова крапка D Позиція: xxx.x, встановіть C: C01
• 5: відображення від мінімального до максимального числа: 04.00-20.00, мінімальне значення A: 0400, збільшення B, максимум 5,0: 1,6, десяткова кома D Позиція: xx.xx, встановіть C: C01
• Або
• 7: відображення від мінімального до максимального числа: -1000-1000, мінімальне значення A: -1000, збільшення B Максимум 5,0: 2,0, десяткова кома D Позиція: XXXX, Встановлення C: C01
• 8: Відображення від мінімального до максимального числа: 00.00-10.00, мінімальне значення A: 0000, масштаб B Максимум 5,0: 1,0, десяткова кома D Позиція: xx.xx, встановлення C: C01
• 9: Відображення від мінімуму до максимуму кількість: 3000-5000, мінімальна вартість A: 0300, збільшення B Максимум 5,0: 0,2, десяткова крапка D Позиція: -1500-1500, мінімальне значення A: -150, збільшення B Максимум 5,0: 0,3, десяткова крапка D Позиція: XXXX, Встановити C: C10
• 12: відображення від мінімальної до максимальної кількості: -1999-2000, значення

Як використовувати:

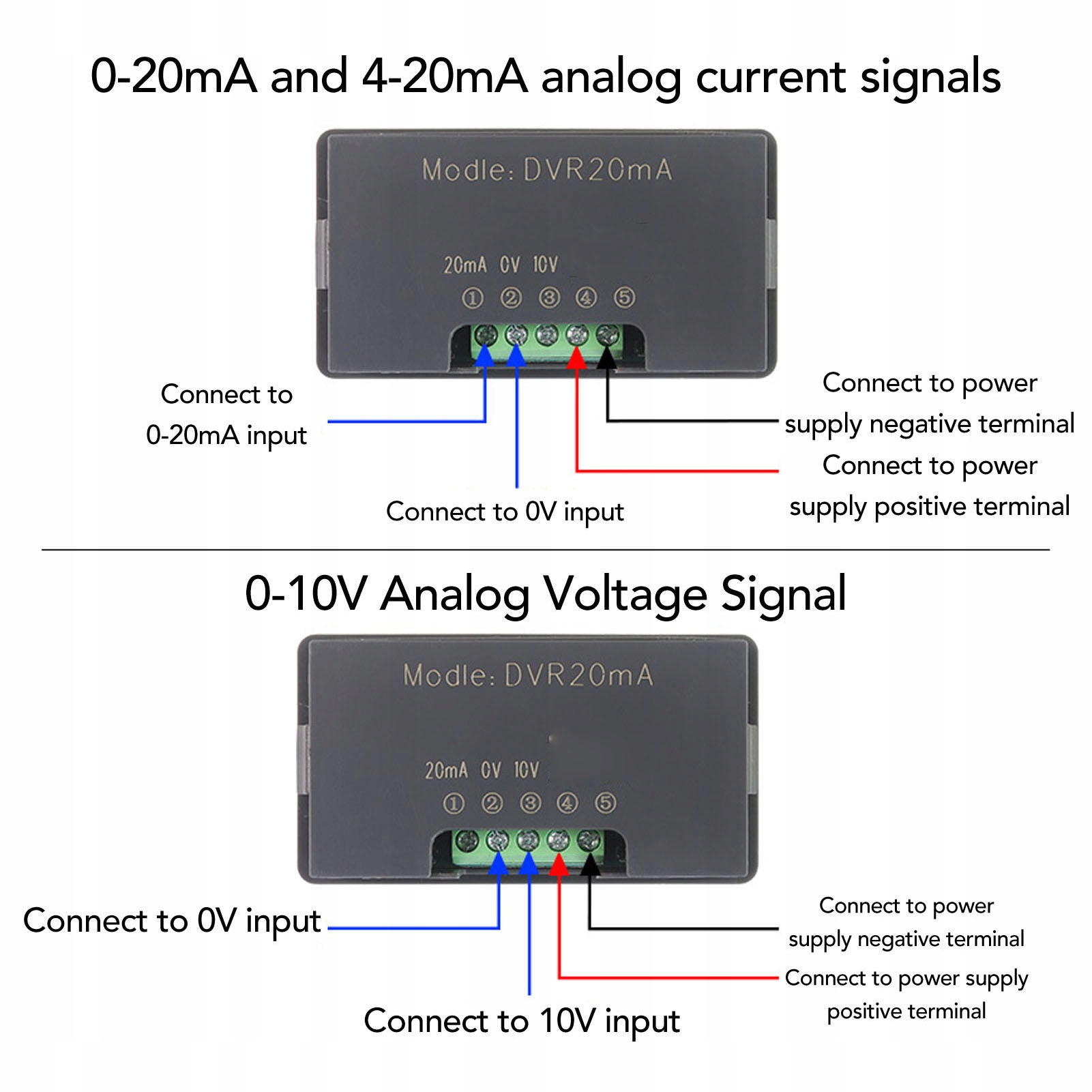

• Будь ласка, відкрийте задню кришку перед налаштуванням.
• Список пакетів

:

• 1 генератор сигналів
