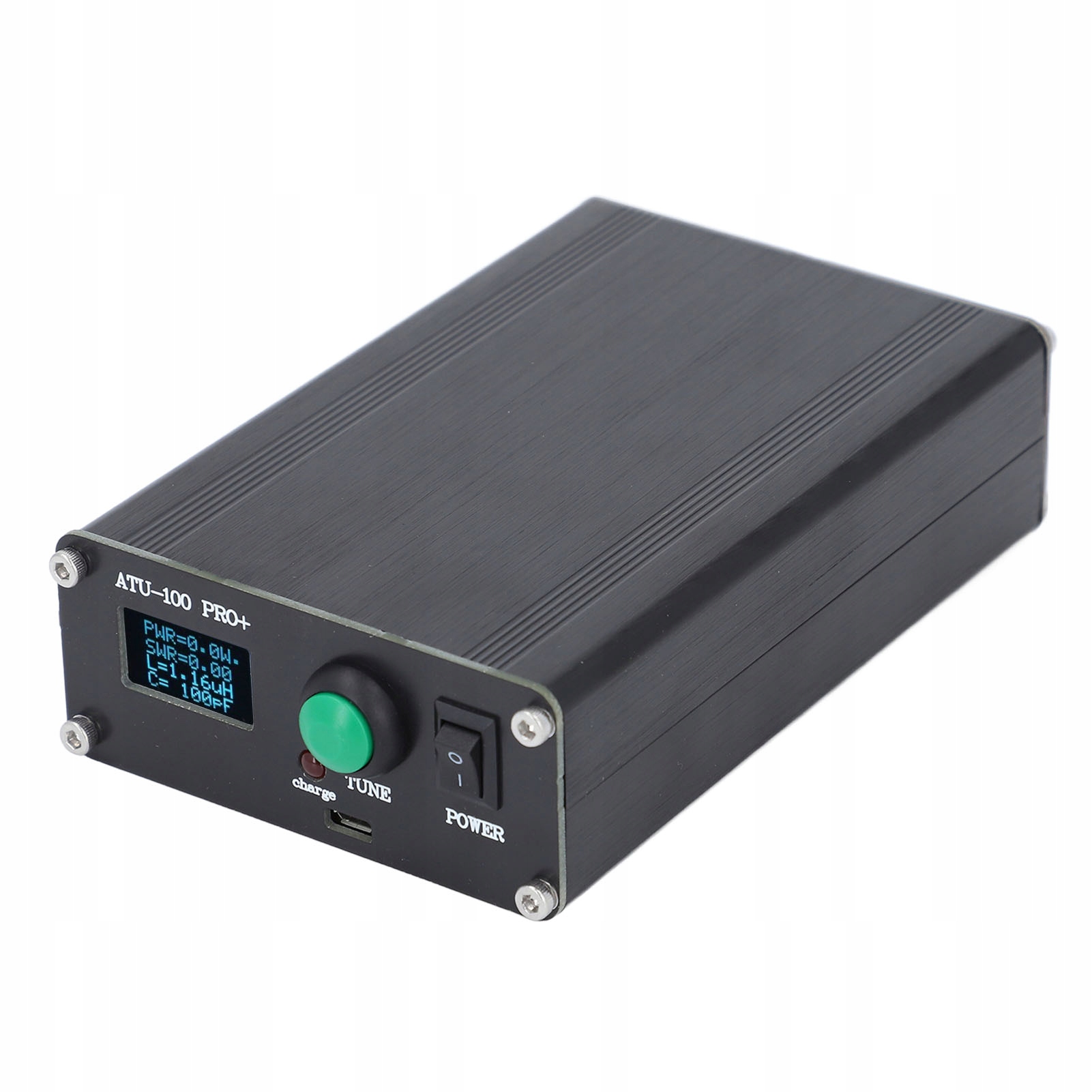

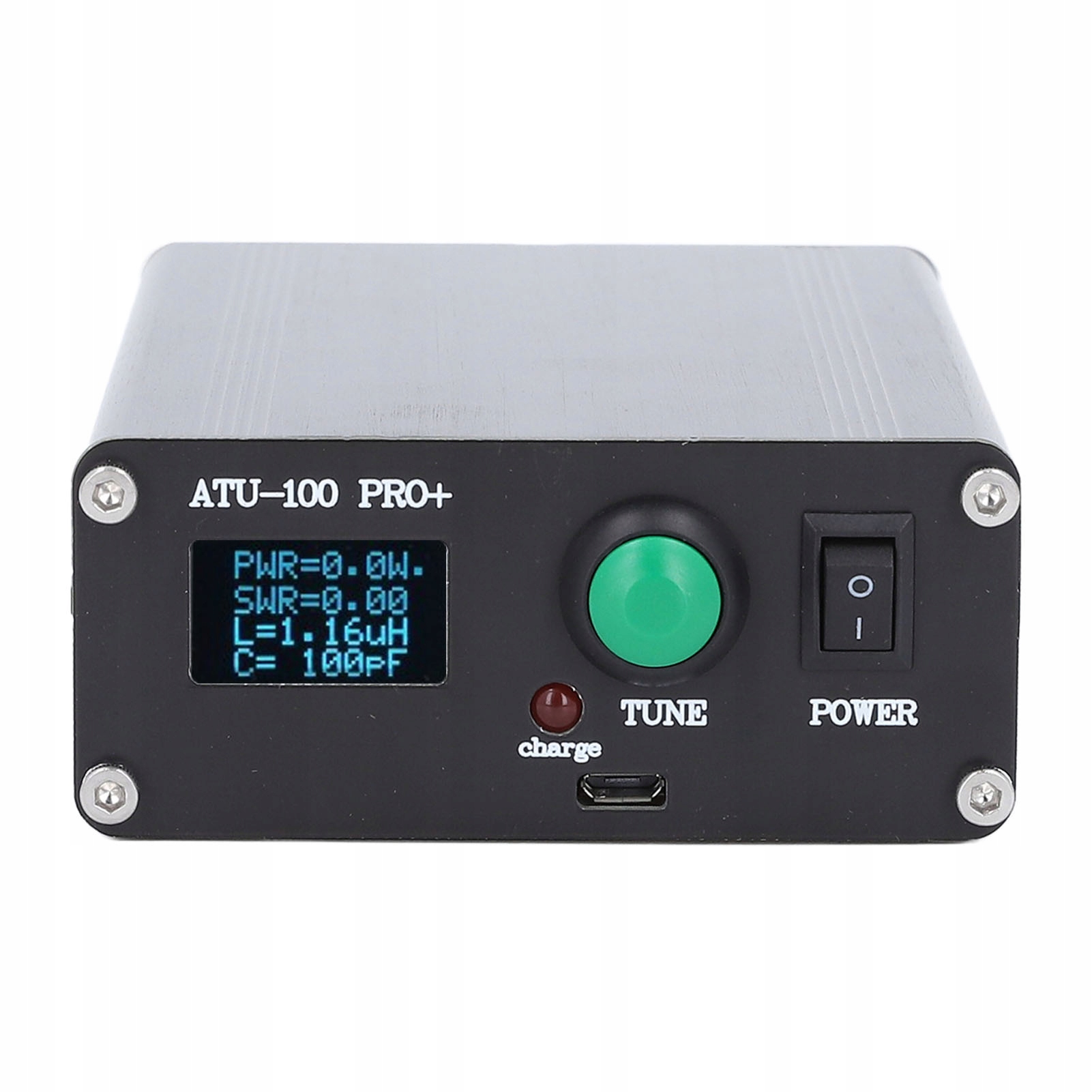

1,8-55 МГц 0,96-дюймовий антенний тюнер, дисплей типу C, автоматичний YH

Функція:

1. [Автонастроювання] Цей антенний тюнер налаштовується автоматично без жодних кабелів керування, що робить його придатним для більшості станцій мовлення.

2. [Компоненти преміум-класу] Оснащено преміальним конденсатором SMD, конденсатором C-каналу, імпортованою мікросхемою PIC і надвисокочастотним роз’ємом, що забезпечує високу продуктивність і надійність.

3. [Металевий корпус] Виготовлений із корпусу з алюмінієвого сплаву, цей антенний тюнер забезпечує стабільну та надійну роботу, практичність, легке керування та тривалий термін служби.

4. [Екран 0,96 дюйма] Має світлодіодний екран діагоналлю 0,96 дюйма для легкого моніторингу та налаштування параметрів.

5. [Зручне заряджання] Цей антенний тюнер оснащено інтерфейсом заряджання Type-C, що забезпечує ефективне та зручне заряджання.

Технічні характеристики:

• Тип елемента: Антенний тюнер
• Матеріал: алюмінієвий сплав
• Модель: ATU 100 Pro+
• Діапазон напруги живлення: 10-15 В постійного струму
• Екран дисплея: 0,96-дюймовий органічний світлодіод
• Робота Частота: 1,8-55 МГц
• Струм заряджання USB: 1A
• Модель батареї: літієва батарея 3,6 В 1350 мАг (вбудована)
• Максимальний струм: 400 мА
• Максимальна потужність: 100 Вт
• Максимальна вимірювана потужність: 150 Вт
• Мінімальна потужність для початкового налаштування: 5 Вт
• Мінімальна вимірювана потужність: 0,1 Вт
• Крок вимірювання потужності нижче 10 Вт: 0,1 Вт
• Крок вимірювання потужності понад 10 Вт: 1 Вт
• Точність вимірювання потужності: 10%
• Зазначена максимальна індуктивність: ємність 8,53 мкГн
• Мінімальний крок встановлення індукційної котушки: 0,05 мкГн
• Максимальна ємність встановлення: конденсатор 1869 пФ
• Мінімальний крок встановлення конденсатора: 10 пФ
• Посібник користувача антенного тюнера ATU:

1. Оновіть програмне забезпечення до останньої версії 3.1.

2. Новий інтерфейс конфігурації, що усуває необхідність багаторазово прошивати та купувати записувач.

3. Оптимізований алгоритм калібрування вимірювання потужності, більш точне вимірювання потужності.

4. Опис інтерфейсу конфігурації:

• Метод доступу:
• Натисніть і утримуйте кнопку TUNE, увімкнувши задній перемикач живлення. Відпустіть кнопку TUNE, коли з’явиться екран OPTION, щоб увійти в інтерфейс налаштування.
• Режим роботи:
• Коротко натисніть кнопку TUNE, щоб змінити поточне значення. Тривале натискання кнопки TUNE для перемикання налаштувань.
• Опис кожного параметра:
• Автоматичний режим (УВІМК. ВИМК.):
• Вільне керування автоматичним режимом тюнера антени, усуваючи потребу в автоматичній кнопці, зручніше у використанні. Якщо ви не збираєтеся використовувати пристрій, ви можете встановити значення ON, щоб увімкнути автоматичний режим. Значення за замовчуванням: УВІМК.
• Відображення втрат (УВІМК. ВИМК.):
• Інтерфейс відображення втрат для довільного керування, більш інтуїтивно зрозумілий дисплей. Коли вхідної потужності достатньо для точного вимірювання КСВ, це вказує на потужність, що надсилається на антену, а також на ефективність приймача та передавача.
• Втрати у фідері (0,0-9,9):
• Визначте значення втрат у кабелі для більш точних розрахунків ефективності антени. Це значення використовується для розрахунку потужності, що надходить на антену. Значення втрат можна знайти в довідкових даних використовуваного кабелю, або ви можете виміряти точне значення самостійно.
• Автоматична дельта (1,3-3,0):
• Налаштуйте початкове значення SWR в автоматичному режимі, автономно керуйте діапазоном регулювання SWR, із ширшим діапазоном застосувань. Значення за замовчуванням — 1,3. Коли автоматичний режим увімкнено, процес оптимізації буде запущено, коли SWR буде вище 1,3 і досягне (1,3-1).
• Увімкнути дисплей (0-95 с):
• Настроюваний час автоматичного вимкнення екрана, енергозбереження в режимі очікування
• Установити час освітлення в секундах. Коли ви натискаєте будь-яку кнопку та вмикаєте радіочастотне живлення, увімкнеться підсвічування. Стандартне значення – 00.

Список пакетів:

• 1 x антенний тюнер
• 1 x USB-кабель
• 1 x посібник користувача
