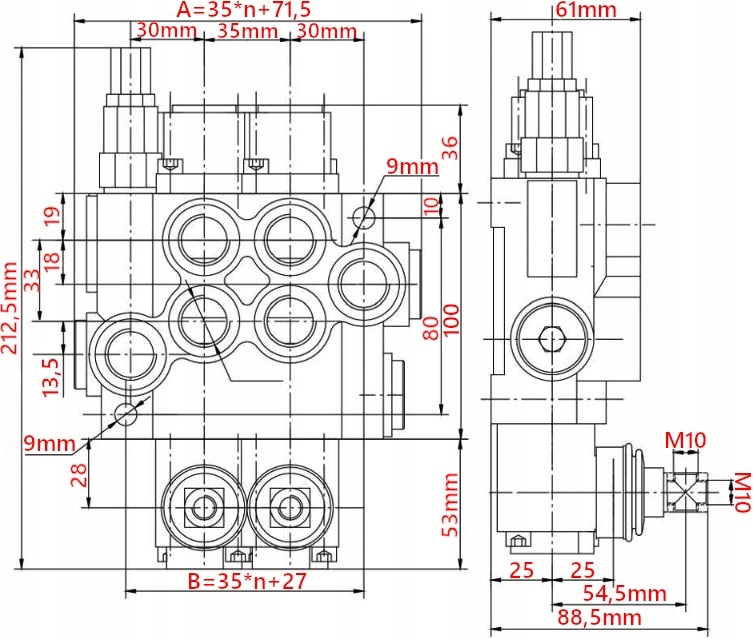

ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК, 1 СЕКЦІЯ, 40 Л З З'ЄДНАННЯМИ (НІПЕЛЯМИ)

КОД SKRAW-MET: [8228]

Виробник: SM-G (SKRAW MET GROUP)

Включає:

• Гідравлічний колектор 1 секція 40L [1443]
• 2x з'єднання BSP: 1/2" - M22x1. 5 [1388]
• 2x з'єднання BSP: 3/8" - M18x1,5 [1707]

Високоякісний моноблочний розподільник характеризується компактною структурою, стабільною роботою та високою універсальністю.

Він дає змогу керувати одним приводом подвійної дії.

Можна підключити його послідовно до існуючої системи.

Застосування:

Розподільник ідеально підходить для машин і пристроїв з гідравлічним приводом.

Це може бути використовується в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Універсальний розподільник, використовується в різних типах машин, таких як:

• Cyclops
• Turs
• Навантажувачі
• Плуги
• Вилочні навантажувачі та багато іншого

Трипозиційний важіль (1 - 0 - 2)

• пружина самостійно повертається у вертикаль
• Нейтральне положення 0 (важіль вертикально), шток поршня приводу стоїть - масло йде в перелив .
• Робоче положення 1 (важіль встановлено похило вперед) шток поршня приводу висувається.
• Робоче положення 2 (важіль встановлено похило назад) шток поршня приводу втягується.< /li>

Підключення:

• Power (P) BSP 1/2''
• Повернення (T b>) BSP 1/2''
• Вихід на секції BSP 3/8 ''
• З'єднання BSP 1/ 2"

Технічні характеристики:

Потік масла:  0 - 40 л/хв

Максимальний робочий тиск: 250 бар

Допустима температура навколишнього середовища: від -40 ℃ до +60 ℃

Допустима температура масла:-15 ℃ до +80 ℃

Обладнаний запобіжним клапаном.

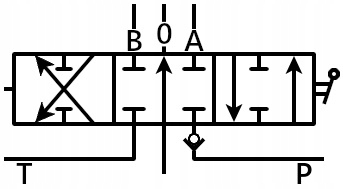

Схема на фото нижче відповідає одній секції розподільника.

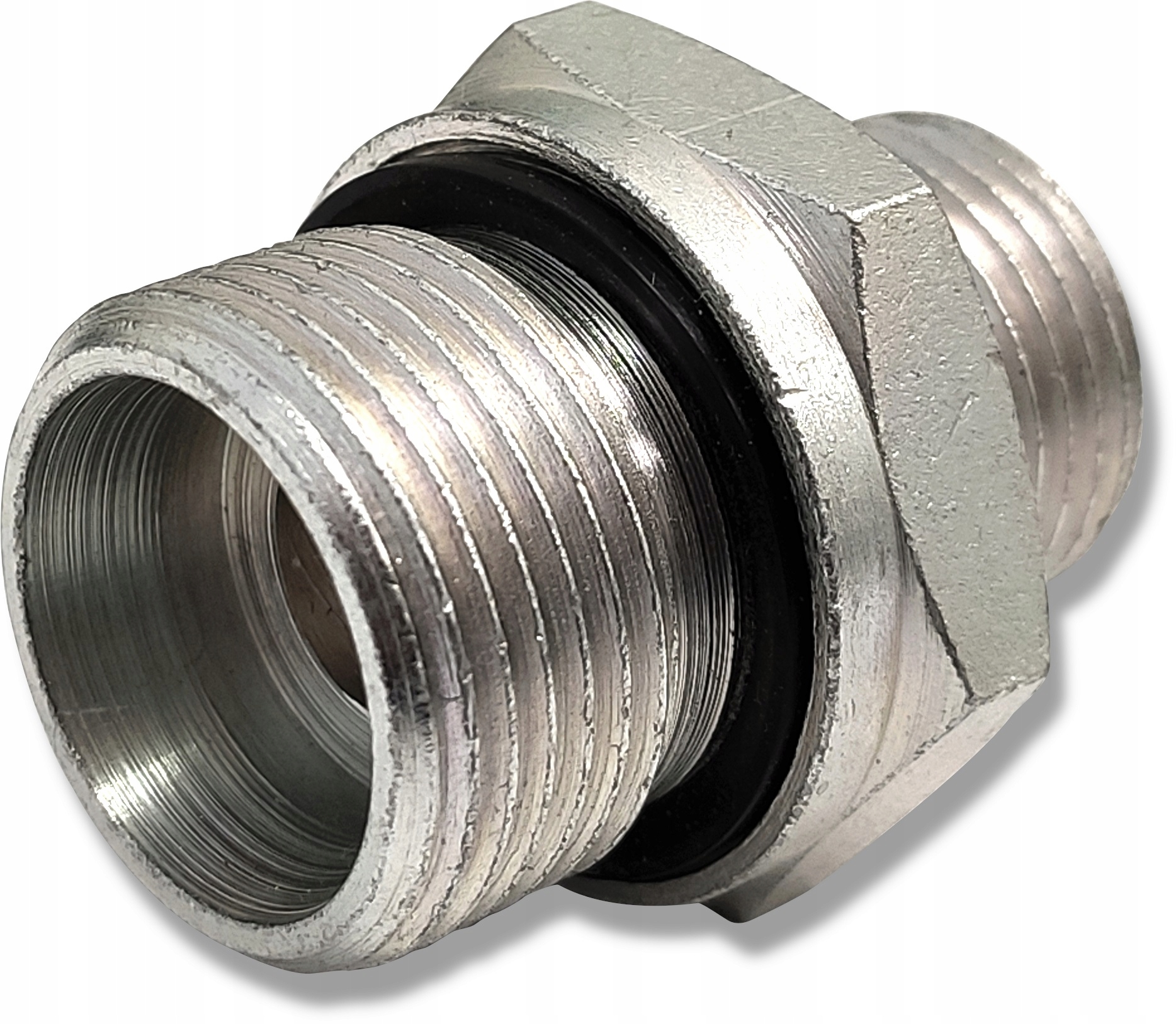

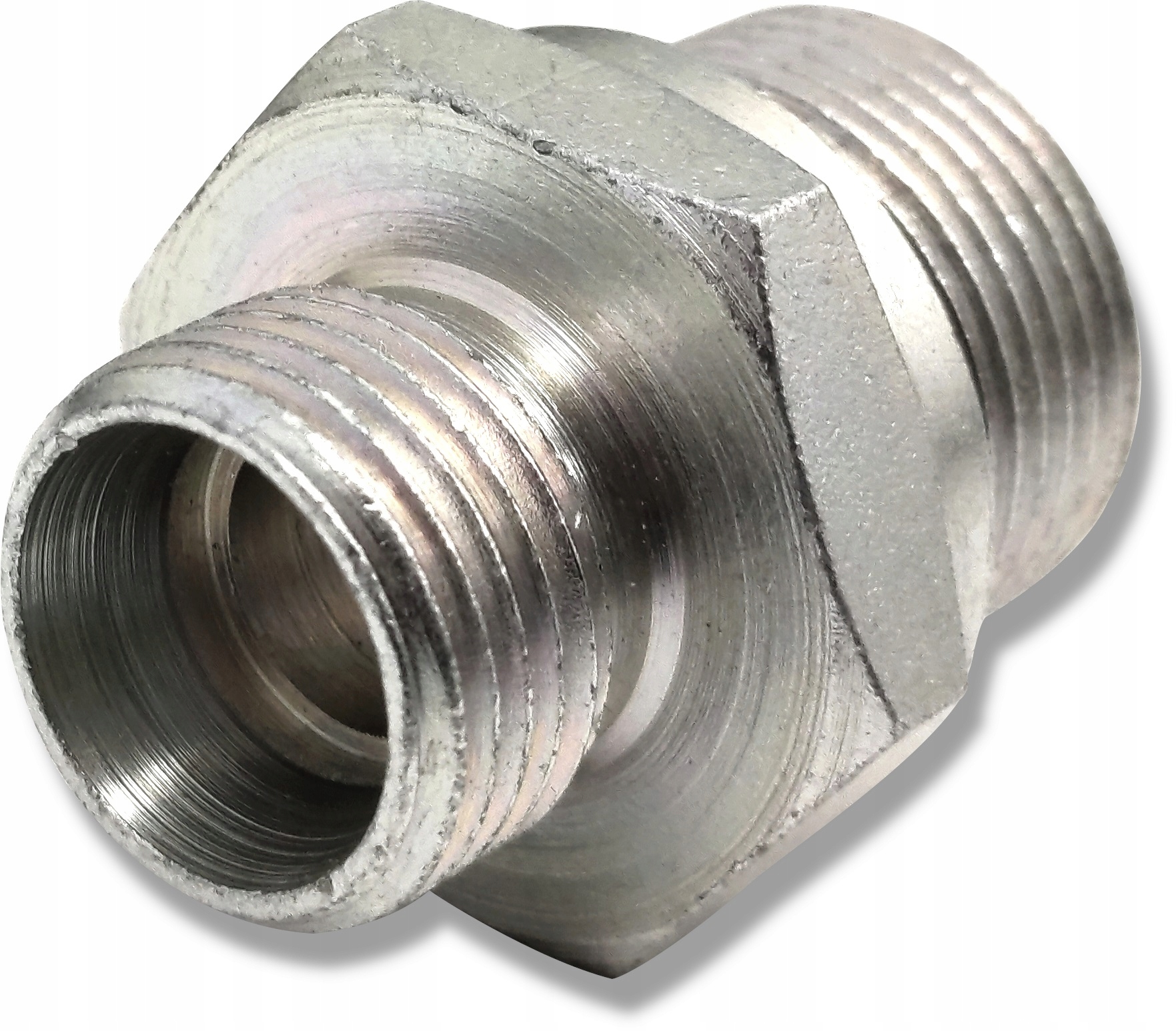

Прямі гідравлічні з'єднання - ніпелі

Виробник: SM-G (SKRAW MET GROUP)

Вони використовуються для з’єднання основних компонентів гідравлічної системи за допомогою гідравлічних ліній.

На стороні підключення є ущільнювач ED, який повністю герметизує систему.

Інша сторона відповідає за підключення гідравлічної труби або коліна. Ущільнення відбувається після затягування стиків на самоущільнювальному конусі. Це забезпечує повну герметичність системи.

З'єднання призначені для вкручування в корпус. Їх не можна використовувати для з’єднання двох гідравлічних ліній. Для цього використовуються з’єднувачі, доступні на інших аукціонах.

Застосування:

Гідравлічні з'єднання ідеально підходять для машин і пристроїв з гідравлічним приводом.

Їх можна використовувати в сільському господарстві, садівництві, лісництві та будівництві.

З'єднання призначені для закручування в корпус, зокрема: насос, розподільник, привід тощо.

Технічні характеристики ніпелів:

Пряме гідравлічне з'єднання - ніпель M18x1,5 - G3/8"

• Загальна довжина: 31,5 мм
• Номінальний діаметр проходу: 10 мм
• РизьбаG1 з боку корпусу: зовнішній дюйм 3/8"
• РізьбаM2з боку кабелю: зовнішня метрика M18x1,5

Пряме гідравлічне з'єднання - ніпель M22x1,5 - G1/2"

• Загальна довжина: 35 мм
• Номінальний діаметр проходу: 11,5 мм
• РізьбаG1 з боку корпусу: зовнішній дюйм 1/2"
• різьба M2з боку кабелю: зовнішня метрика M22x1,5

Кут затиску конусів: 24°(типовий для польського стандарту)

Номінальний тиск: 180 бар

Максимальний тиск: 230 бар

Тип рідини: гідравлічна олива

Версія підключення: світла

Матеріал:

зварювана сталь, оцинкована, стійка до корозії
