1-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗПОДІЛЬНИК

З КОМПЛЕКТОМ З'ЄДНАНЬ З ВИХОДОМ M18x1,5

Виробництво:

Оригінальний продукт марки Hydrolider, символ: 1/10/01/010/1818

Застосування:

Призначений для керування одностороннім або двостороннім циліндр. Він має вихід тиску N, необхідний для послідовних з’єднань або для встановлення розподільника як іншого в існуючій системі.

Дистриб'ютор призначений для різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, турери, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічним керуванням.

p>

p>

Технічні дані:

• Мінімальний потік: 1 л/хв
• Максимальний потік у комплекті з підключеннями: 40 л/хв< /li> li>
• Керування: односторонній або двосторонній циліндр
• Кількість секцій: 1

• Різьба в корпусі на джерело живлення [P]: G 1/2"
• Різьба в корпусі на звороті [T]: G 1/2"
• Різьба в корпусі на ділянці [A / B]: G 3/8"
• Різба в корпусі на виході тиску [N]: G 1/2"

Принцип керування та роботи:

Трипозиційний важіль (1 - 0 - 2), підпружинений, тобто самостійно повертається у вертикальне положення

• Нейтральне положення 0 (важіль поставлений вертикально), шток поршня циліндра стоїть - масло йде в перелив.
• Робоче положення 1 (важіль поставлений по діагоналі вперед), шток поршня циліндра висунутий.
• li>
• Положення 2 робоче (важіль встановлено під кутом назад) поршневий шток циліндра втягується.

Умови експлуатації:

• Підходить для внутрішнього та зовнішнього використання
• Допустима температура навколишнього середовища: від -40 C до +60 C
li>
• Допустима температура масла: від -15 C до +80 C
• Рекомендована гідравлічна олива на основі мінеральної оливи, наприклад, HL 32, HL 46

• Максимальний тиск подачі: 315 бар
• Максимальний тиск у звороті: 50 бар
• Максимальний тиск у секції: 300 бар

Заводські налаштування переливного клапана:

Тиск відкриття переливного клапана зростає пропорційно зі збільшенням потоку:

• 170 бар при 10 л/хв
• 180 бар при 20 л/хв
• 190 бар при 30 л/хв

Регулювальний переливний клапан:

Набори для точного вимірювання тиску можна знайти на інших наших аукціонах Allegro, які називаються наборами для вимірювання. Перед запуском рекомендується перевірити та встановити відповідний тиск. Можливість саморегулювання, зміна повного оберту на 30 бар.

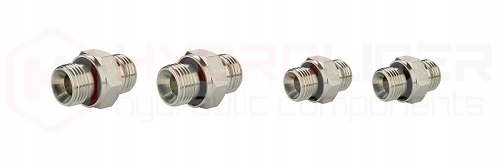

Набір з'єднань і з'єднання зі шлангами:

Усі з'єднання, запропоновані в наборі, мають ущільнення NBR, що забезпечує щільне з'єднання з розподільником. З боку гідравлічної лінії з’єднання мають роз’єм 24°, адаптований для шлангів з фітингами DKOL, DKOL-90, DKOL-45 із типовим затискним конусом 24°. З’єднання зі шлангами не потребує додаткового ущільнення.

• Вихідна різьба на подачі [P]: M18x1,5
• Вихідна різьба на подачі [T]: M18x1 .5
• Вихідна різьба на ділянці [A / B]: M18x1,5
