1.69 LCD 240×280, інтерфейс SPI, IPS, 262 тис. кольорів
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 10
Оплачивая «1.69 LCD 240×280, інтерфейс SPI, IPS, 262 тис. кольорів», вы можете быть уверены, что данное изделие из каталога «Дисплеи» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
1,69-дюймовий модуль РК-дисплея
- Вбудована мікросхема драйвера ST7789V2, що використовує інтерфейс SPI
- Поставляється з прикладами для Raspberry Pi, Arduino, STM32 тощо.
- Напруга живлення: 3,3 В/5 В (Переконайтеся, що напруга джерела живлення та логічна напруга однакові, інакше пристрій може не працювати належним чином.)
- Інтерфейс зв’язку: SPI
- Панель дисплея: IPS
- Чіп керування: ST7789V2
- Роздільна здатність: 240 (H)RGB × 280 (V)
- Розмір дисплея: 27,972 мм × 32,634 мм
- Кут відображення R: 4-R5 (мм)
- Розмір пікселя: 0,11655 мм × 0,11655 мм
- Розміри: 31,5 мм × 39,0 мм
У цьому модулі використовується контролер ST7789V2, РК-контролер із роздільною здатністю 240 × RGB × 320 пікселів, а сам РК-екран має роздільну здатність 240 (H) × RGB × 280 (V), що означає, що внутрішня оперативна пам'ять екрана використовується не повністю. Цей РК-екран підтримує 12-бітні, 16- та 18-бітні формати кольорів на піксель, а саме RGB444, RGB565 і RGB666. У прикладі програмного забезпечення використовується колірний формат RGB565, який також є широко використовуваним форматом RGB. РК-екран використовує інтерфейс зв’язку SPI із чотирма лініями, що економить порти GPIO та забезпечує швидший зв’язок. Роздільна здатність цього модуля становить 240 (H) x RGB x 280 (V), однак через чотири заокруглені кути (див. специфікації розмірів) деякі частини вхідних зображень можуть не відображатися.

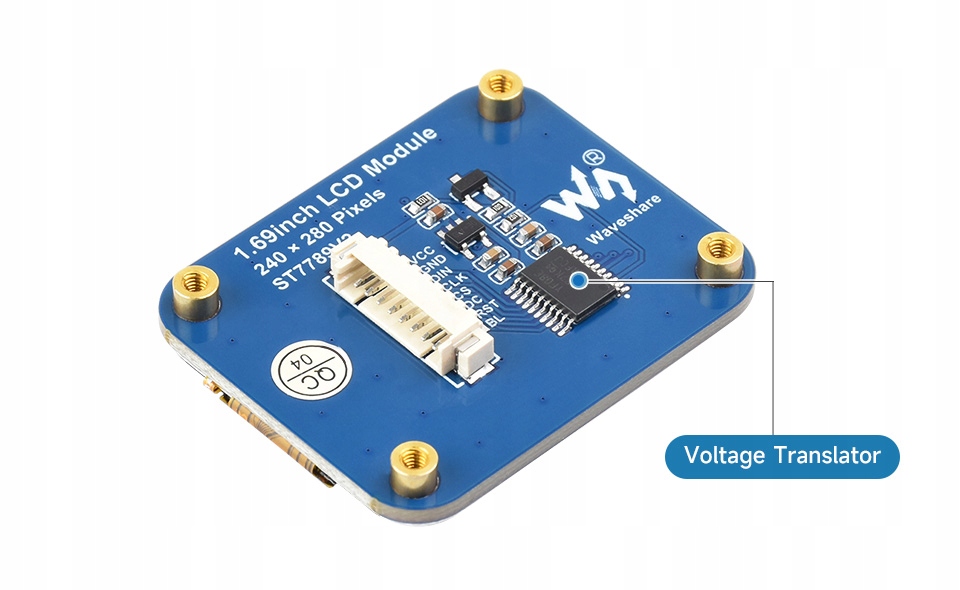

Завдяки вбудованому транслятору напруги дисплей може працювати з логічними системами 3,3 В і 5 В. Будь ласка, пам’ятайте, що напруга живлення VCC має бути такою самою, як рівні логіки введення/виведення.
Вбудований інтерфейс керування SPI Для використання з такими платами керування, як Raspberry Pi / Arduino / STM32
- VCC: Живлення (вхід 3,3 В / 5 В)< /li >
- GND: Земля
- DIN: Вхід даних SPI
- CLK: Вхід синхронізації SPI
- CS: Вибір мікросхеми, низький активний
- DC: Вибір даних/команд (високий для даних, низький для команди)
- RST: Скинути, низький активний
- BL: Підсвічування

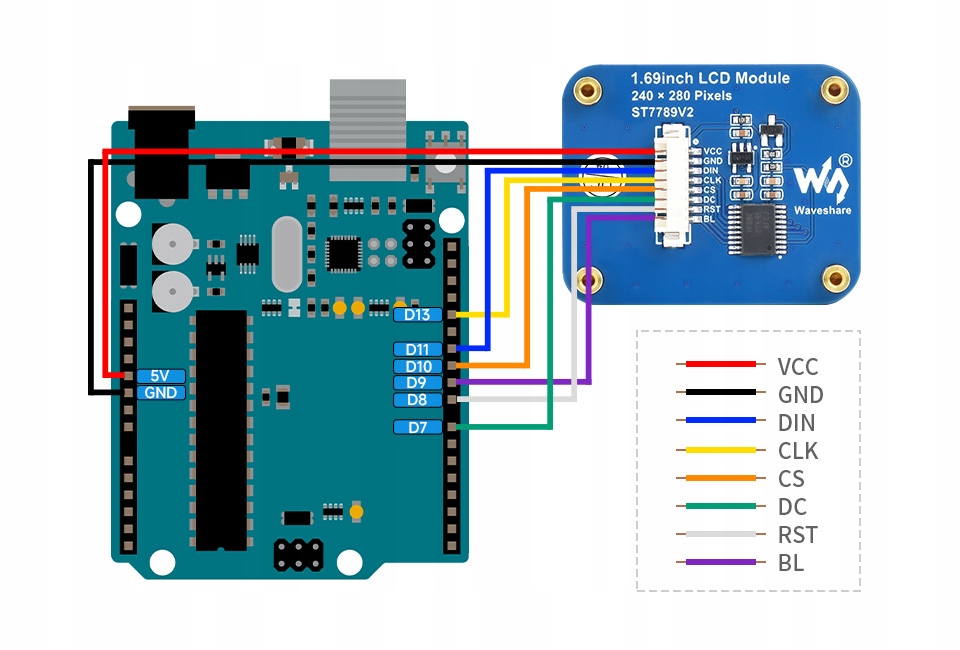

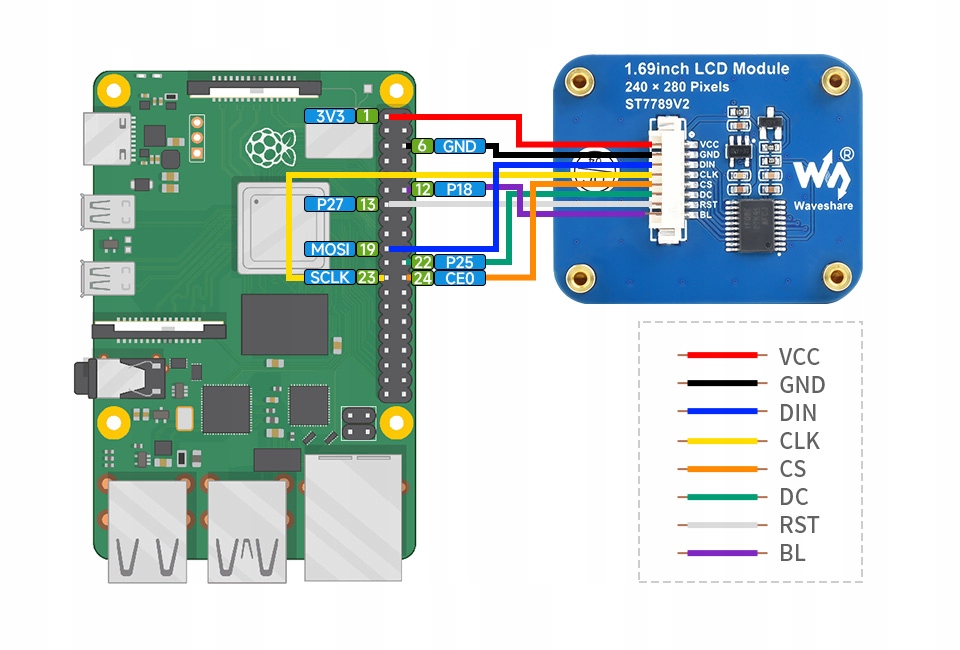

Приклади підключення LCD модуля до різних платформ. Додаткова інформація на https://www.waveshare.com/wiki/1.69inch_LCD_Module
Модулі мікроконтролера, які видно на фотографіях, не входять до комплекту.
У комплекті:
