ВИПРЯМНЮВАЧ

МІКРОПРОЦЕСОР

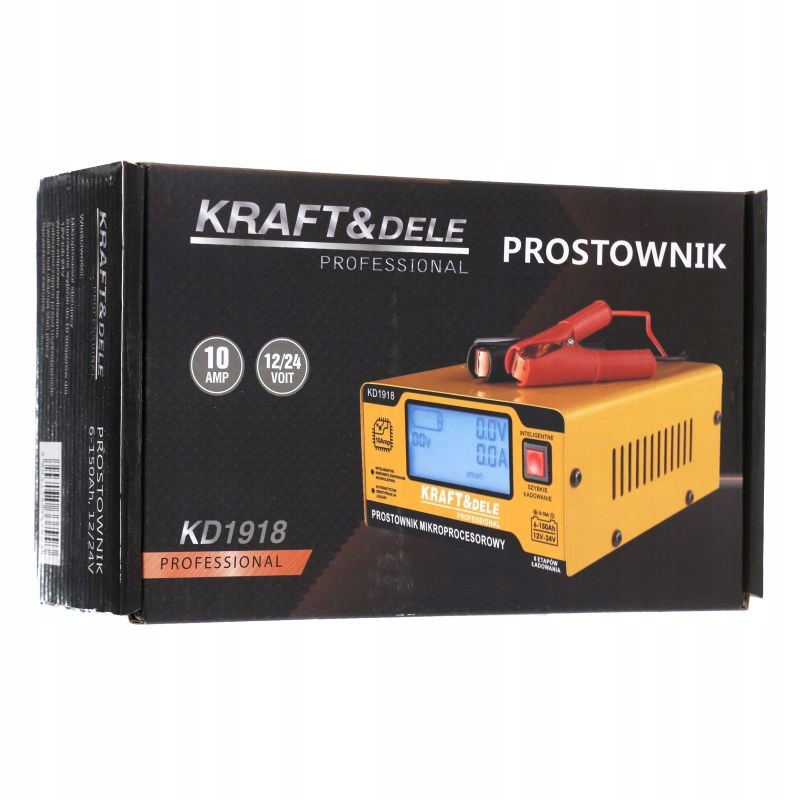

KD1918

Технологія MCU (мікроконтролерний блок); ШІМ (широтно-імпульсна модуляція), LCD.

ТЕХНІЧНІ ДАНІ

• Модель: KD1918
• Вхідна напруга: 12/24 В
• Струм заряджання: 0-10 A
• Ємність акумулятора: 6-150 Ah
• Зарядка напругою струм: 12 В/ 24 В (імпульсний динамічний)
• Процес заряджання: 8-ступінчастий, автоматичний
• Ефективність: 98%
• Клас ізоляції: IP 20

• номінальна напруга: 230 В / 50 Гц
• підтримувана напруга акумулятора: 12 В / 24 В (імпульсна динамічна)
• ідентифікація напруги для 12В: 8В - 14,5В
• ідентифікація напруги для 24В: 18В - 29В
• 12В /24V ємність акумулятора: 6Ah - 150Ah
• інтенсивність заряджання: 0A - 10A
• процес заряджання: 8-ступінчастий (розумний або швидкий)
• робоча температура: - 30°C - 50°C
• ефективність: 98%
• підтримує батареї: VRLA, WET, GEL, EFB, AGM
• вбудований вентилятор, керований MCU
• Вага нетто: 0,9 кг
• Довжина кабелю живлення: 136 см
• Довжина кабелів «+» і «-»: 120 см

ОБЛАДНАННЯ

• випрямляч
• оригінальна коробка
• посібник користувача

Інтелектуальні режими роботи

Переваги мікропроцесорного керування

• Постійна напруга: використання постійної напруги для заряджання батареї, перевірка зарядного струму не надто високий, зменшуючи його під час процесу.
• Постійний струм (постійний струм): означає, що напруга акумулятора нижча за встановлену напругу зарядного пристрою, але зарядний пристрій підтримуватиме постійний зарядний струм батареї.
• Модуляція струму заряду: Коли напруга батареї наближається до номінальної напруги, а зарядний струм уже низький до встановленого струму, перейде в режим модуляції плаваючого заряду. Це означає, що батарея заряджена, але постійно перевіряється на падіння напруги та автоматично заряджається змінним струмом.
• Модуляція плаваючого заряду: режим підтримуватиме стан повного заряду батареї. .

8-ступенева зарядка

• 1 ЕТАП: ДІАГНОСТИКА: аналіз акумулятора, його заряду та правильності з'єднань між акумулятором і зарядним пристроєм.
• КРОК 2: ДЕСУЛЬФРИЗАЦІЯ: виявлення сульфатної батареї, зарядка за допомогою низької напруги та пульсуючого струму високої інтенсивності дозволяє видалити сульфат із пластин батареї, таким чином відновивши її початкову ємність .
• КРОК 3: АНАЛІЗ: перевірте, чи акумулятор не пошкоджений і чи може він приймати зарядний струм - запобігає заряджанню пошкодженого акумулятора.
• КРОК 4: МЯГКИЙ СТАРТ: якщо батарея не пошкоджена, заряджання починається з відносно низького струму (приблизно 15%), поступово збільшуючи його значення.
• ЕТАП 5: БАЗОВА ЗАРЯДКА: зарядка максимальним струмом постійної інтенсивності з автоматично регульованим значенням залежно від стану заряду акумулятора до досягнення 80% ємності акумулятора.
• КРОК 6: ОСТАТОЧНЕ ЗАРЯДЖАННЯ: заряджання зі зменшенням струму та постійної напруги до досягнення 100% ємності акумулятора.
• КРОК 7: АНАЛІЗ: перевірка тривалості заряду акумулятора приблизно 2 хвилини - якщо заряд батареї не падає після припинення заряджання, процес заряджання завершено.
• КРОК 8: ПУЛЬСУВАННЯ: відстежуйте напругу батареї та підтримуйте оптимальний заряд на 95- 100% ємність за допомогою імпульсів зарядного струму.

Керування MCU (мікропроцесором)

Функції безпеки

• Захист від стрибків напруги - захист активується, коли встановлено напругу заряджання, відмінну від визначеної параметр.< /li>
• Функція діагностики акумулятора - зарядний пристрій постійно контролює стан акумулятора.
• Захист від перегріву: Коли температура зарядного пристрою перевищує 150°C, зарядний пристрій припинить заряджання. Коли температура знизиться до 80°C або зарядний пристрій вимкнеться приблизно на 10 хвилин, акумулятор можна заряджати знову.
• Захист від короткого замикання: Коли відбувається коротке замикання в ланцюга, робота автоматично припиниться. Про це сповістить довгий звуковий сигнал. Просто обережно під’єднайте зарядний пристрій, тоді він зарядиться автоматично.
• Захист від зворотного підключення: якщо клеми (+/-) помилково під’єднано не з того боку, навпаки, зарядний пристрій сповістить про це у вигляді переривчастих тривалих звукових сигналів. Після правильного підключення клем відбудеться підзарядка.

Сучасна технологія зарядки ШІМ за допомогою MCU

Випрямляч PM-PM-50B від Powermat це перший зарядний пристрій на ринку з мікропроцесорною системою керування за технологією ШІМ із можливістю заряджання акумуляторів 12 та 24 В, яка розумно та спеціально вибере відповідні параметри, гарантуючи, що ваша розряджена та залишена батарея буде відновлена.

Інтелектуальне відновленняакумуляторної батареї здійснюється шляхом безперервного тестування системи та перемикання зарядки в 4 режимах (Постійна напруга; Постійний струм; Модуляція плавного заряду; Модуляція плаваючого заряду).

Заряджання в інтелектуальному (SMART) або швидкому (FAST) режимі не потребує вашої уваги, оскільки всі програми, що контролюють процес заряджання, були дуже ретельно розроблені для відповідні типи акумуляторів та їх номінальну напругу, щоб якомога точніше привести їх до ідеального стану. У моделі PM-PM-50B система автоматичного визначення напруги 12/24 В не вимагає від користувача встановлення відповідного значення на панелі керування.

ШІМ (широтно-імпульсна модуляція) – це спосіб регулювання сигналу струму або напруги з постійною амплітудою і частотою, що полягає в зміні наповнення сигналу. ШІМ-система живить пристрій безпосередньо або через фільтр низьких частот, який згладжує зміни електричного струму та напруги.

Відображення параметрів заряджання дозволяє додатково контролювати стан акумулятора. . Великий дисплей інформує про поточний струм, режим зарядки і поточну напругу акумулятора. Крім того, ви можете побачити стан заряджання у відсотках.

Дуже висока ефективність заряджання за плюсових температур. Завдяки розширеному контролю процесів зарядки ККД зарядного пристрою становить 98%, що робить його незрівнянним з традиційними типами зарядних пристроїв без цієї технології.
