16 реле RS485 MODBUS RTU на DIN-рейці

Модуль із 16 реле, які керуються через стандарт RS485 за допомогою протоколу MODBUS RTU або AT-команд. Система дозволяє управляти 16 незалежними пристроями. Модуль дозволяє встановити ID. Завдяки цьому модулі можна з'єднувати між собою, що дозволяє контролювати до 64 пристроїв, підключених паралельно. Світлодіоди, що виконують роль індикаторів, інформують про спрацьовування даного реле, завдяки чому користувач може швидко та легко перевірити, які релейні виходи активовані в даний момент. Швидкість передачі даних за замовчуванням становить 9600 біт/с. Цю швидкість можна регулювати за допомогою перемичок на платі. Напруга живлення становить 12 В, а струм споживання залежить від кількості підключених реле. Струм, споживаний одним реле, становить приблизно 31 мА, що дає приблизно 500 мА, коли 16 каналів працюють одночасно. Використовувані реле SONGLE забезпечують навантаження до 10 А при 250 В змінного струму та 10 А при 30 В постійного струму. Для управління модулем також можна використовувати програму MOBUS PULL. Ця версія має корпус, що дозволяє монтувати систему на DIN-рейку.

Додатковий опис і фотографії можна знайти у вкладенні у вкладці додаткової інформації внизу аукціону

Технічні дані:

• кількість каналів 16
• керування: протокол RS485 Modbus RTU
• індикатор активації реле < /li>
• 6 команд:

  ► відкрити

  ► закрити

  ► миттєво

  ► самоблокування

  ► блокування

  ► затримка

• робочий струм:

  у стані спокою 13 мА

  з 1 увімкненим реле 31 мА

  з 2 увімкненими реле: 62 мА

• контроль інструкцій MODBUS RTU та команд AT

• для команд AT максимальна затримка становить 9999 с
• Команди MODBUS можна виконувати через послідовну гіпертермію (послідовний помічник) або доступ до опитування MODBUS

  Команди AT можна вводити послідовний гіпертерміанl

• у командному режимі MODBUS ви можете керувати до 64 пристроїв паралельно
• у AT-командному режимі ви можете керувати лише 1 модулем (перемикайтеся в головному режимі )
• швидкість передачі за замовчуванням 9600 біт/с
• швидкість передачі даних можна встановити за допомогою перемичок 2400 4800 9600 19200 біт/с
• розміри: 180 x 72 x 20 мм
• вага 230 г
• li>
• максимальне навантаження на контакт: 250 В/10 А або 30 В постійного струму/10 А
• Реле SONGLE SRD-12VDC-SL-C
• термін служби реле до 10 000 перемикань
• приклад керуючого програмного забезпечення: MODBUS PULL

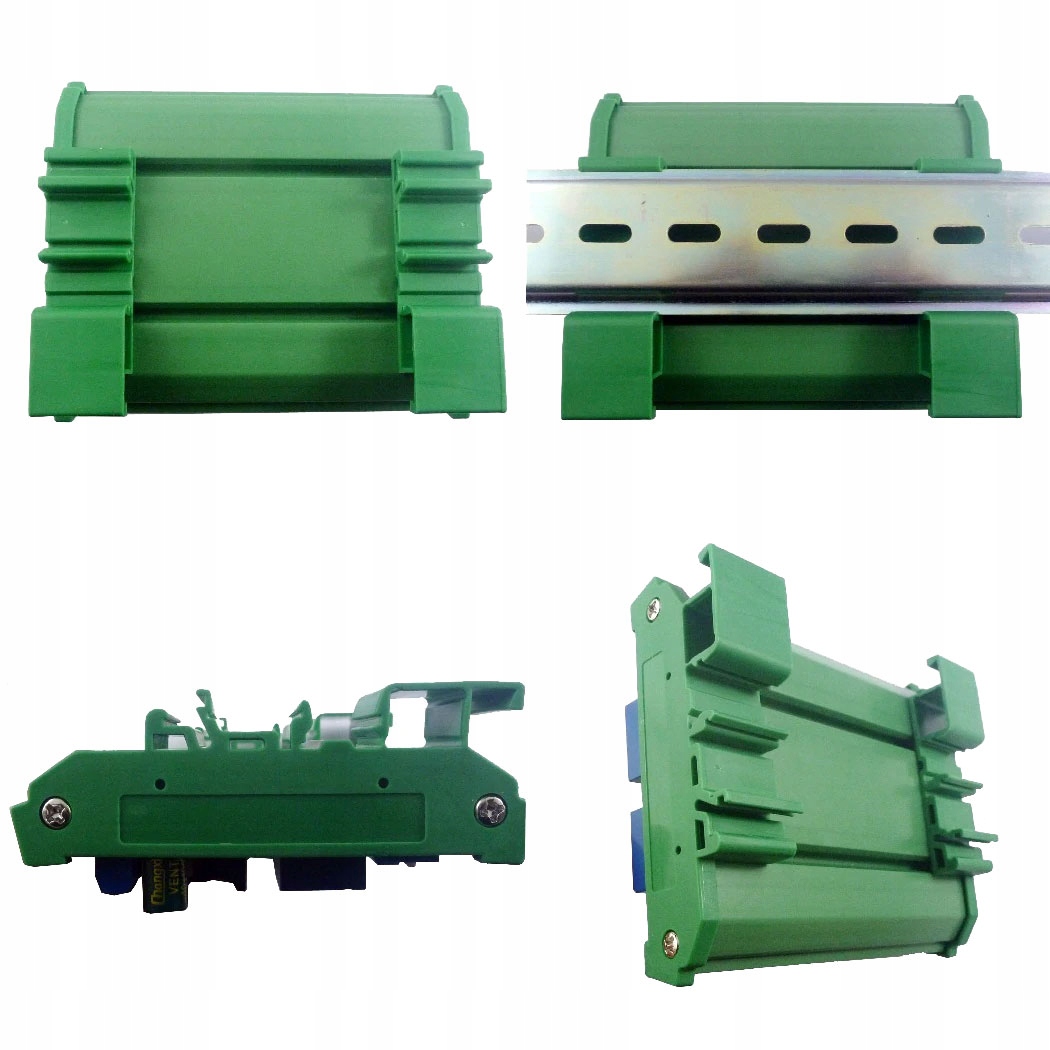

• Параметри DIN-рейки:

  ► модель: UM72

  ► колір: зелений

  ► ширина та ширина дошки: 180 x 72 мм

  ► клас ізоляції: вогнетривкий клас VO

  ► вага: 128 г (з плитою 358 г)

  ► установка на рейку DIN35 і C45

• програми:

  ► Плата розширення ПЛК

  ► розумний дім, домашня автоматизація, розумніший дім;

  ► PTZ IP-камера відеоспостереження

  ► моніторинг безпеки

  ► система ідентифікації

  ► двигун FW та BW

  ► автоматичне керування шторками

  ► світлодіодне освітлення

опис контактів:

Vin – живлення +12 В

GND – земля -

A +, B-: комунікаційний інтерфейс RS485

NC - релейний вихідний ланцюг нормально замкнутий

NO - релейний вихідний ланцюг нормально розімкнутий

COM - релейний вихід загального контакту
