Сенсорний TFT РК-дисплей ST7789V SPI 2,8 дюйма, сумісний із Arduino

⭐️ TFT LCD дисплей 2,8" SPI ILI9341 SD touch

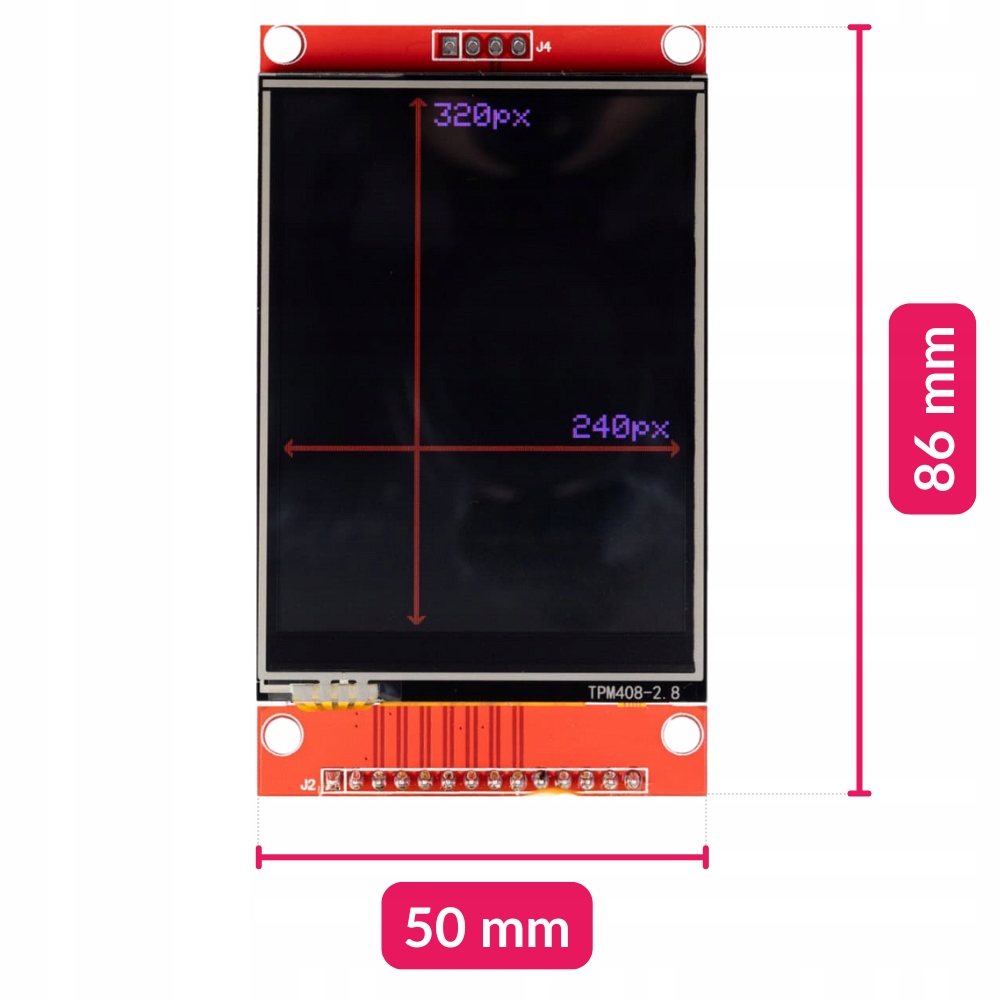

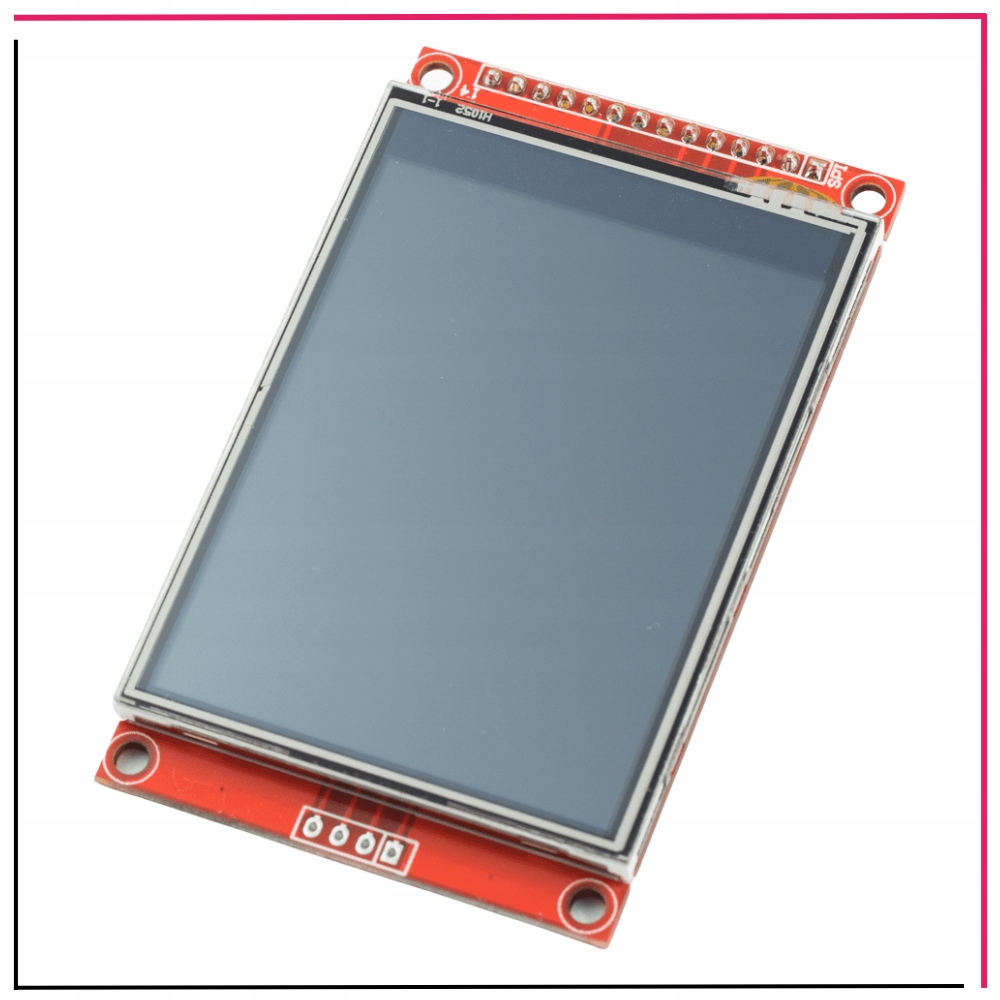

Модуль з TFT-дисплеєм з діагоналлю 2,8" і роздільною здатністю 240 x 320 пікселів. Це кольоровий дисплей з максимальною кількістю 65536 кольорів.

Модуль ідеально підходить для всіх проектів на основі Arduino, ESP32 або STM32.

⭐️ Контролер і бібліотеки

Дисплей має вбудований контролер ST7789V. Керувати зображенням за допомогою цього контролера неймовірно просто. Для Arduino існує кілька готових бібліотек для цього контролера, наприклад Adafruit TFT.

Контролер дисплея налаштовано для роботи зпослідовним інтерфейсом SPI. З ним для підключення до Arduino або STM32 потрібно лише кілька контактів. Збережіть цінні контакти мікроконтролера.

⭐️ Сенсорна панель

Він має сенсорний шар, застосований за резистивною технологією. Дотик підтримується спеціальним контролером XPT2046 з інтерфейсом SPI. Для сенсорного зв’язку передбачені спеціальні контакти. Контролер може видати переривання, коли виявлено дотик.

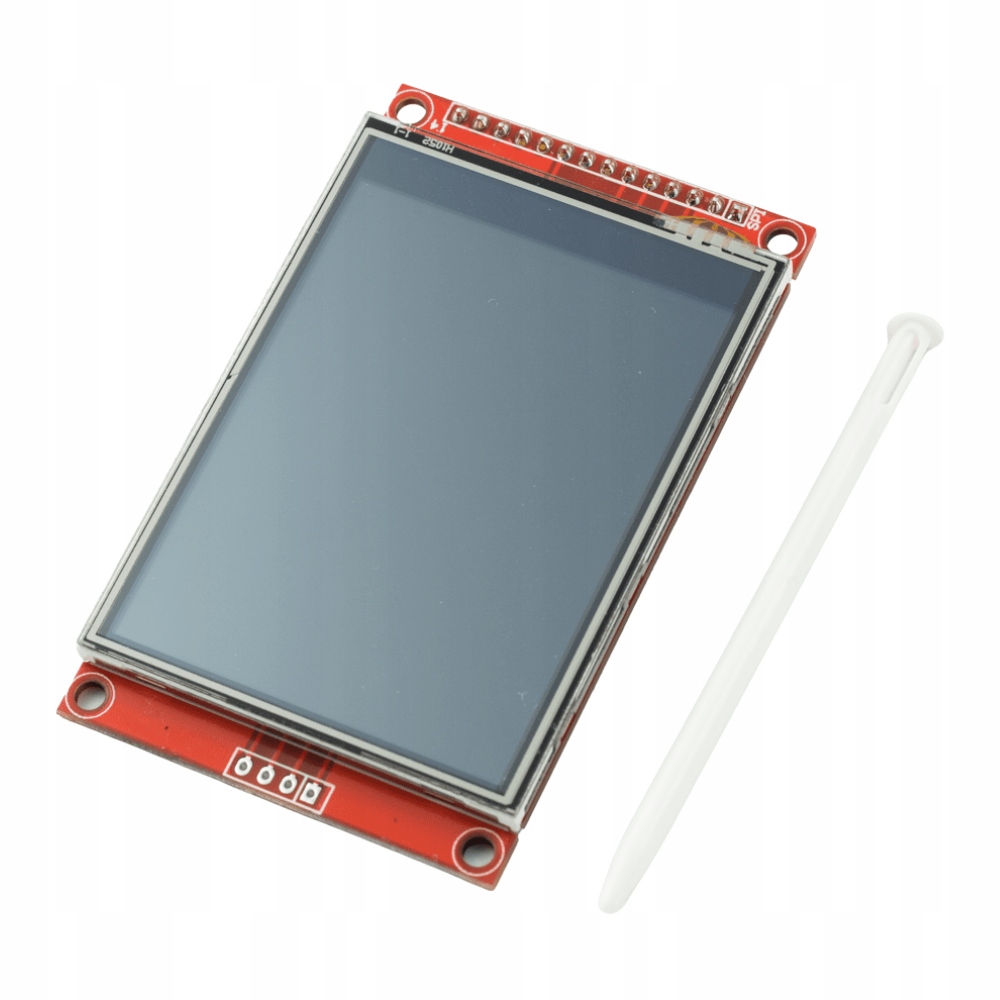

Щоб полегшити роботу з сенсорною панеллю, до комплекту TFT-дисплея входить стилус. Завдяки цьому ви зможете більш точно використовувати дотик.

⭐️ Слот для карти пам’яті

Щоб створити гарний інтерфейс, вам знадобиться підготовлена графіка. Де їх зберігати? На модулі єроз'єм для повнорозмірної SD карти. Зв'язок із картою пам'яті також відбувається черезінтерфейс SPI.

Мікроконтролери не мають достатньо пам’яті для зберігання великої кількості красивих зображень для створення інтерфейсу користувача (GUI). Карта пам'яті значно полегшує роботу.

⭐️ Елементи відображення

Передній дисплей захищений плівкою, щоб уникнути подряпин на сенсорному шарі під час транспортування.

Усі роз’єми є стандартними goldpin 2,54". Ви можете легко підключити TFT-дисплей, наприклад, до макетної плати або за допомогою з’єднувальних кабелів.

️⚠️ ПРИМІТКА – підключення до Arduino

Дисплей працює від напруги 3,3 В! Вам знадобиться перетворювач напруги, щоб під’єднати його до Arduino Uno, Nano, Leonardo або Mega. Ви знайдете це в іншій пропозиції.

⚙️ Параметри відображення:

• Технологія: LCD TFT
• Діагональ: 2,8"
• Драйвер LCD: ST7789V
• Інтерфейс: SPI
• 65 536 кольорів, RGB
• Роздільна здатність: 320 x 240 пікселів
• Світлодіодне підсвічування
• Напруга живлення РК-дисплея: 3,3 ÷ 5 В
• Напруга комунікаційного контакту: 3,3 В
• Напруга світлодіода: 3,3 В
• Резистивна сенсорна панель
• Роз’єм для додаткової карти SD
• Робоча температура: -20 ÷ 70°C.
