2-канальний модуль розширення з триаками для Raspberry Pi

Код: 15155679651
Як замовити
1542 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №42901730
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 10

Просматривая «2-канальний модуль розширення з триаками для Raspberry Pi» данный товар из каталога «Принадлежности» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

Двоканальний модуль розширення з симисторами для Raspberry Pi, інтегрований MCU, командне керування, зв’язок UART / I2C

Переваги використання замість реле

Висока ефективність, відсутність механічного шуму чи зносу контактів, швидка реакція, регульований вихід



Створено спеціально для серії Raspberry Pi

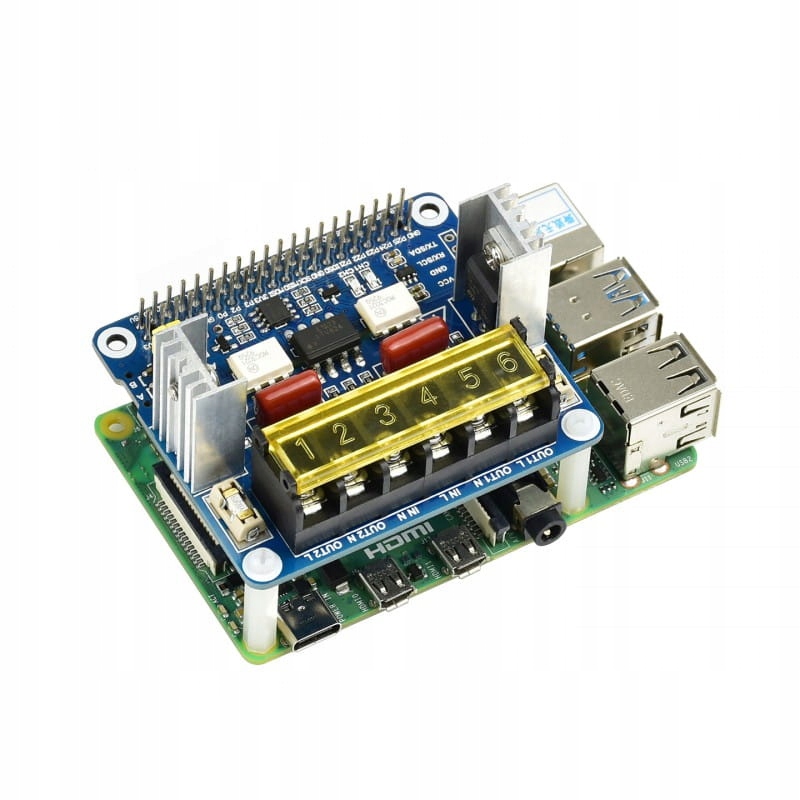

Стандартний роз'єм Raspberry Pi 40PIN GPIO, адаптований до друкованої плати серії Raspberry Pi

ОСНОВНІ ФУНКЦІЇ:

  • Контролер STM32F0 MCU, вимагає мінімальних ресурсів Raspberry Pi, зв’язок UART / I2C
  • Схема придушення RC, захищає сімістор від коливань напруги
  • Вихідна потужність до 4400 Вт, оснащений радіатором для розсіювання тепла
  • Ізоляція оптронної пари для запобігання перешкодам від високовольтного кола
  • Індикатор, що відображає робочий стан симистора
  • Додатковий інтерфейс UART та I2C для роботи з іншими драйверами
  • Швидкість передачі даних: до 921,6 Кбіт/с для UART, до 1024 Кбіт/с для I2C
  • Включає приклади джерел програм (приклади на C і Python)

Вбудований MCU STM32F0

Модуль, створений на базі STM32F030 MCU, підтримує пряме командне керування, простий у програмному забезпеченні, вимагає мінімальних ресурсів від Raspberry Pi

Забезпечує високу швидкість передачі даних

До 921,6 Кбіт/с для UART, до 1024 Кбіт/с для I2C

Високе вихідне навантаження

Вихідна потужність до 4400 Вт

Ізоляція оптронів забезпечує безпеку!

Оптоізоляція запобігає перешкодам від ланцюга високої напруги

    Робота побутової техніки

На прикладі керування побутовою технікою 230 В змінного струму

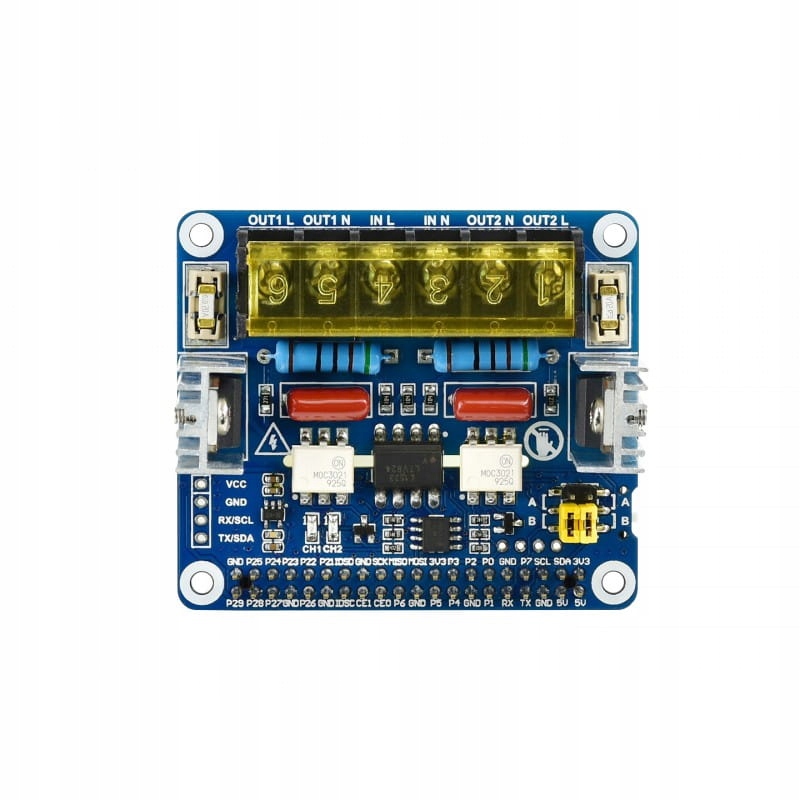

Можливі застосування: Що можна знайти в модулі?

  • Симистори високої потужності BTA24-600
  • Оптрона MOC3021S, драйвер симистора
  • Оптрона LTV-824S
  • ланцюг демпфування RC
  • LM358DR OP підсилювач
  • Головний контролер STM32F030F4P6
  • Блок живлення RT9193-33PB
  • Індикатори стану симистора.
  • Запобіжник 20 A.
  • li>
  • Стандартний роз’єм Raspberry Pi 40PIN GPIO
  • Інтерфейс керування MCU для використання з іншими контролерами, такими як Arduino
  • Вхід змінного струму
  • Вихід змінного струму

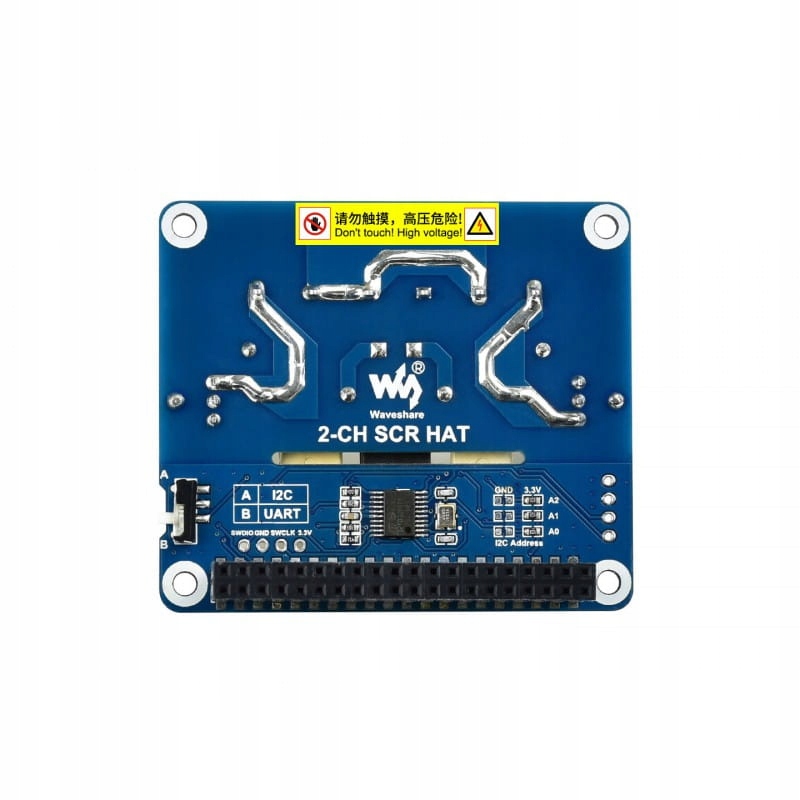

  • Вибір шини даних Raspberry PiA: використовувати шину Raspberry Pi I2CB: використовувати шину UART Raspberry Pi
  • Вибір режиму A: режим I2CB: режим UART

    • Технічні дані:

    Змінна напруга 100 ~ 600 В.

    ШВИДКІСТЬ ПЕРЕДАЧІ ДАНИХ UART 1,2 ~ 921,6 Кбіт/с

    ЗМІННИЙ СТРУМ 0 ~ 20 A.

    ШВИДКІСТЬ ПЕРЕДАЧІ ДАНИХ I2C 1024 кбіт/с

    КОНТРОЛЕР STM32F030

    НАПРУГА НА ЛОГІЧНОМУ РІВНІ 3,3 В / 5 В.

    ШИНА ЗВ'ЯЗКУ I2C / UART

    РОЗМІРИ 65 × 56,5 (мм)
