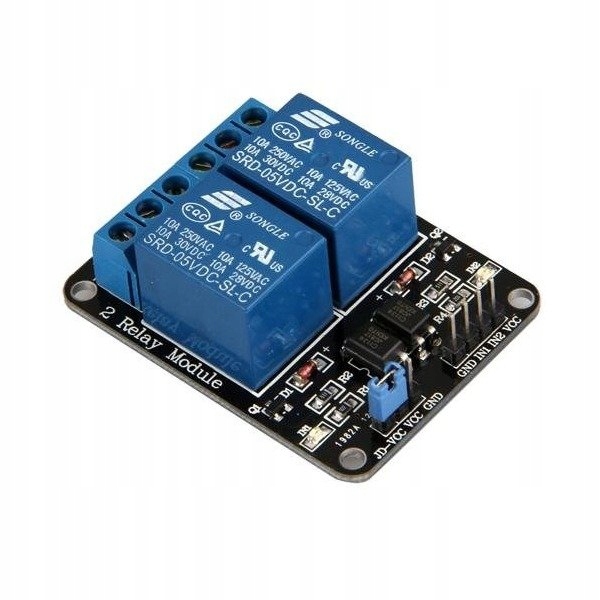

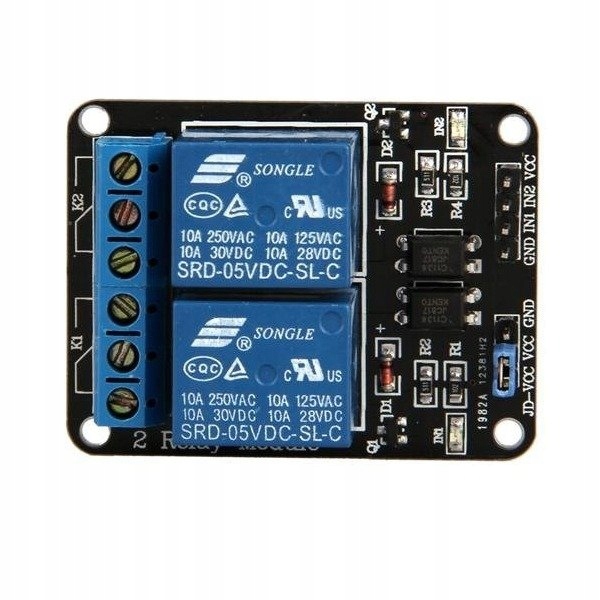

2-канальний релейний модуль 5В 10А/250В з оптоізоляцією

Код: 17738011862
Як замовити
532 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №29014231
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 8

Оплачивая «2-канальный релейный модуль 5В 10А/250В с оптоизоляцией», вы можете быть уверены, что данный товар из каталога «Регуляторы» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

2-канальний релейний модуль - 5 В - 10 А/250 В - з оптоізоляцією - Arduino

Універсальний модуль з реле 5В з оптоелектронною ізоляцією на 10A/250VAC. Система дозволяє керувати приводами за допомогою портів мікроконтролера або будь-якого комплекту розробки.

Модуль живиться від 5 В до відповідних контактів VCC і GND.

Завдяки використанню оптоізоляції споживання струму каналу є мінімальним, тому ви можете легко керувати мікроконтролером.

Активація реле вказується діодом робочого стану окремого каналу реле.

Модуль вмикається, переходячи в стан LOW, тобто заземлення, до сигнальних входів IN1, IN2.

Після видалення перемички модуль переходить у тестовий режим, це режим, в якому реле не вмикається після подачі сигналу, але діод стану повідомляє про його «роботу» (це корисна функція під час тестів, щоб часто не вмикати та вимикати підключену систему під реле).

Реле може використовувати для створення простого розвантажувача.

Характеристики продукту

  • Модуль оснащений двома реле SRD-5 з котушкою живлення 5 В і оптичною ізоляцією входу.
  • Модуль дозволяє керувати двома приводами, які споживають струм до 10 А кожен, використовуючи порти мікроконтролера або будь-який набір для розробки Arduino.
  • Оптоізоляція відокремлює керуючий сигнал від частини, пов’язаної з живленням реле, таким чином забезпечуючи безпечну роботу системи керування.
  • Застосування для контактних пластин, модулів запуску, Arduino тощо.
  • Для правильного просто підключіть джерело живлення реле та цифровий керуючий сигнал.

Приклади застосування

  • Контролер освітлення
  • Контролер систем приводу
  • Перемикач для електричних пристроїв, включаючи двигуни

Модуль має

  • світлодіодну сигналізацію
  • світлодіодну сигналізацію стану реле
  • Вмикання реле в стані LOW

Технічні дані

  • Двоканальна робота
  • Напруга живлення VCC: 5 В
  • Реле SRD-5VDC-SL-C (документація) - 2 шт.
  • Котушка напруга: 5 В
  • Вхідна напруга: від 3 В до 5 В
  • Максимальна напруга контакту: 250 В змінного струму 30 В постійного струму
  • Максимальний струм: 10 А
  • Розміри плати 48x27x20 мм

Підключення:

Модуль має чотири вхідні контакти VCC, GND, IN- та IN+.

Щоб система працювала належним чином, ви повинні під’єднати

  • живлення 5 В до контакту VCC
  • заземлення до GND
  • вхідні сигнали до IN1 та IN2 (перший та другий канали).

Завдяки використанню оптичної ізоляції, вхідна напруга може коливатися від 3 В до 5,5 В.

Перемичка дозволяє вибрати стан, в якому реле буде ввімкнено:

  • Перемичка між VCC і JD - реле ввімкнено
  • Перемичка між VCC і JD - перевірка каналу реле (реле не приєднане)

Ціна за 1 шт.
