RS485 CAN HAT (B)

Артикул: 23227

2-канальний RS485 та 1-канальний CAN, зв’язок SPI

Вбудована ізоляція джерела живлення, магнітна ізоляція ADI, TVS-діод тощо.

Додаткова інформація, діаграма, приклади програмного забезпечення тощо https://www.waveshare.com/wiki/RS485_CAN_HAT_(B)

  • Стандартний роз’єм розширення Raspberry Pi 40PIN GPIO, підтримує плати серії Raspberry Pi
  • 1-Ch CAN, використовує контролер MCP2515 і трансивер CAN, перетворює SPI на CAN
  • 2-канальний RS485, використовує двочіпову комбінацію SC16IS752+SP3485, перетворює SPI на RS485
  • Вбудована схема перетворення живлення, підтримує джерело живлення напругою 8~28 В, може одночасно живити Raspberry Pi
  • Ізоляція вбудованого джерела живлення, що забезпечує стабільну ізольовану напругу, додаткове джерело живлення для ізольованого терміналу не потрібне
  • Вбудована цільна цифрова ізоляція для ізоляції сигналу, надійна та захищена від перешкод, низьке енергоспоживання
  • Вбудований TVS (придушувач перехідної напруги), ефективно пригнічує стрибки напруги та перехідні стрибки напруги в ланцюзі, блискавкозахист і антистатичний
  • Вбудовані запобіжники та захисні діоди з можливістю відновлення, забезпечують стабільність виходів струму/напруги, забезпечують захист від перенапруги та перенапруги, покращують стійкість до ударів
  • Вбудований кінцевий резистор 120 Ом, налаштований перемичкою
  • Вбудовані термінали та контактні роз'єми, зручніше підключення

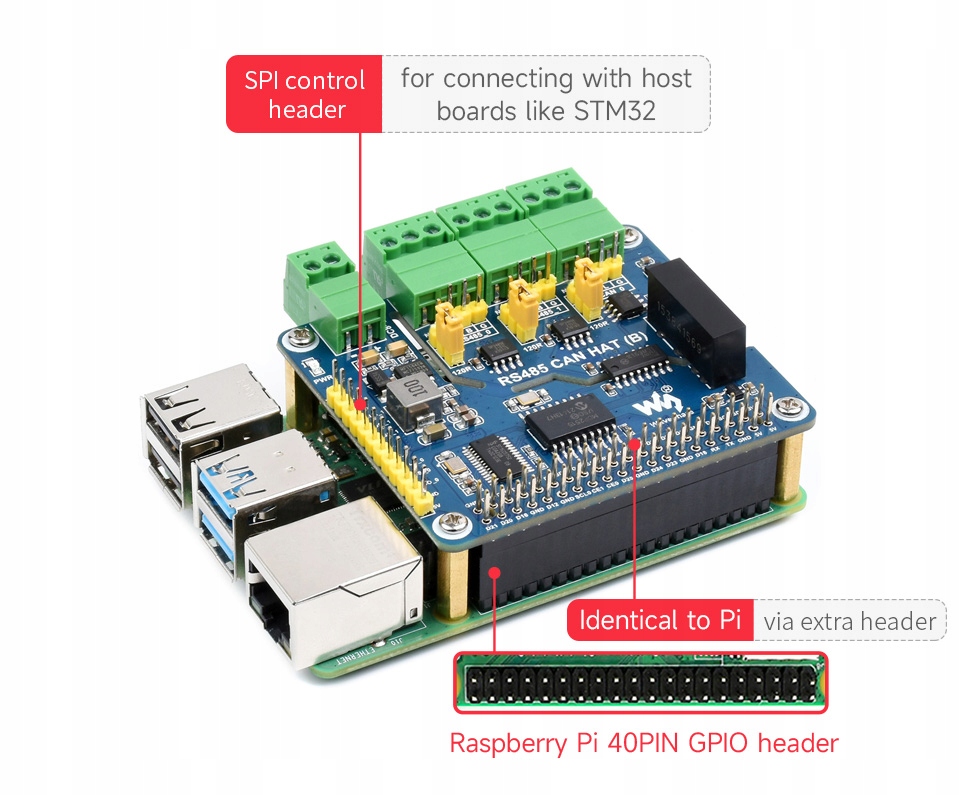

  • Виведені штирі керування SPI для підключення до плат керування хостом

Стандартний 40-контактний роз’єм GPIO, сумісний із платами серії Raspberry Pi

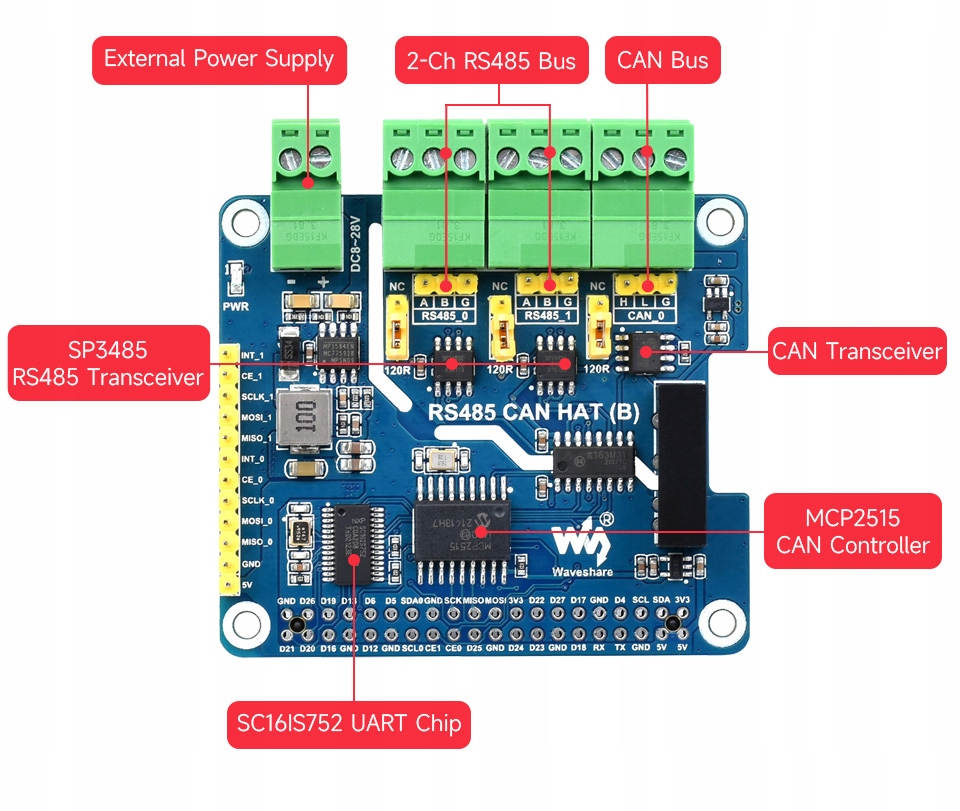

Розширити 1-Ch CAN і 2-Ch RS485

CAN: використовує контролер MCP2515 із трансивером CAN

RS485: використовує двочіпову комбінацію SC16IS752 і SP3485

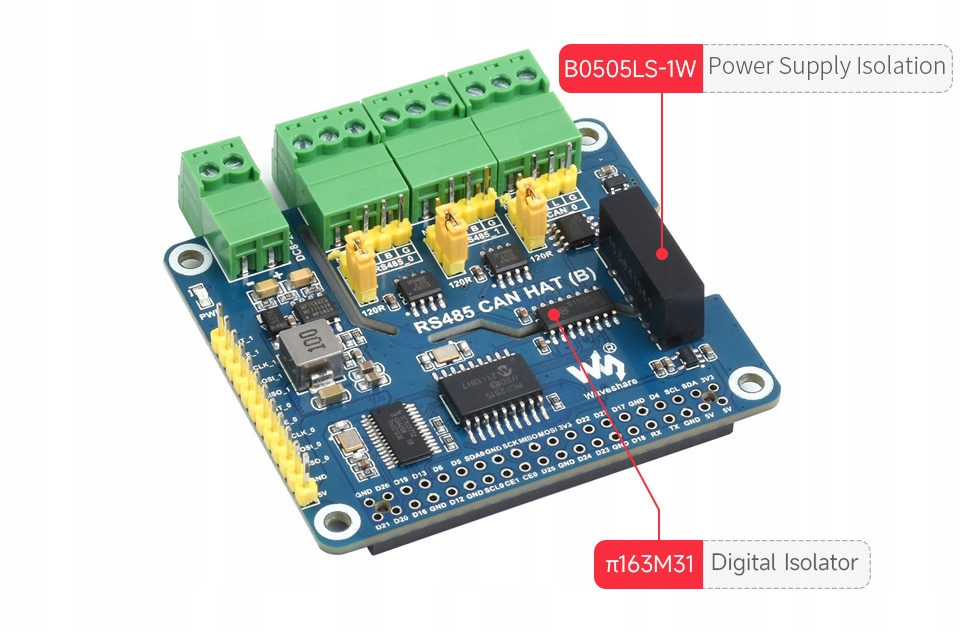

Ізоляційний захист промислового рівня

  • Ізоляція вбудованого джерела живлення, що забезпечує стабільну ізольовану напругу, додаткове джерело живлення для ізольованого терміналу не потрібне
  • Вбудована цільна цифрова ізоляція для ізоляції сигналу, надійна та захищена від перешкод, низьке енергоспоживання

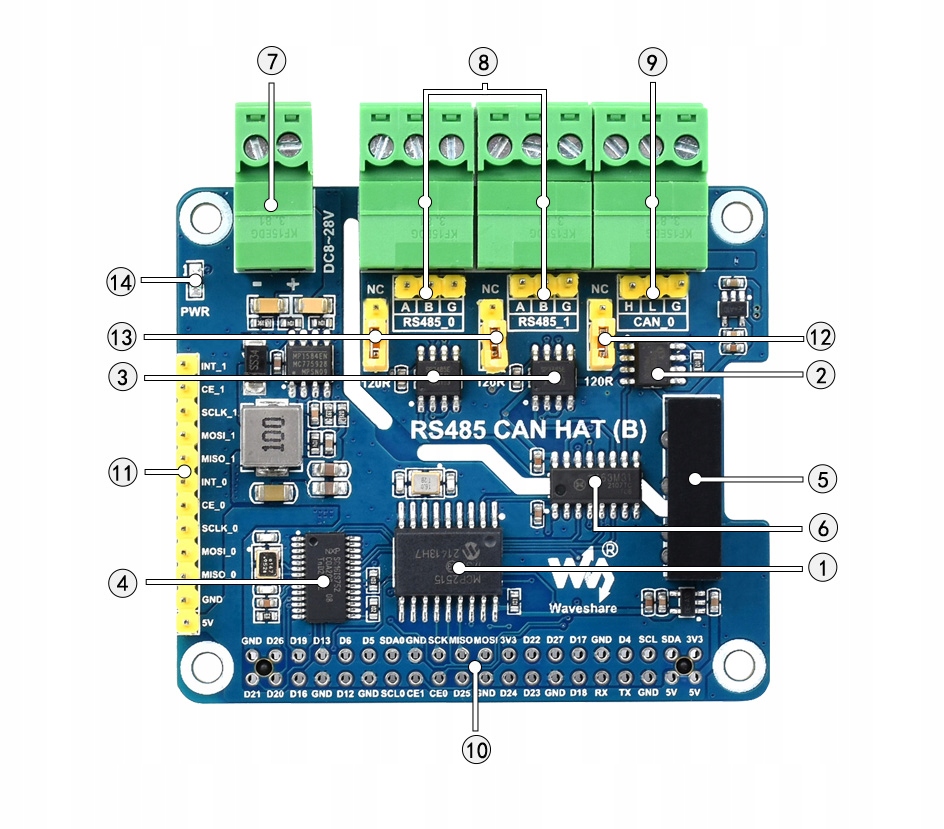

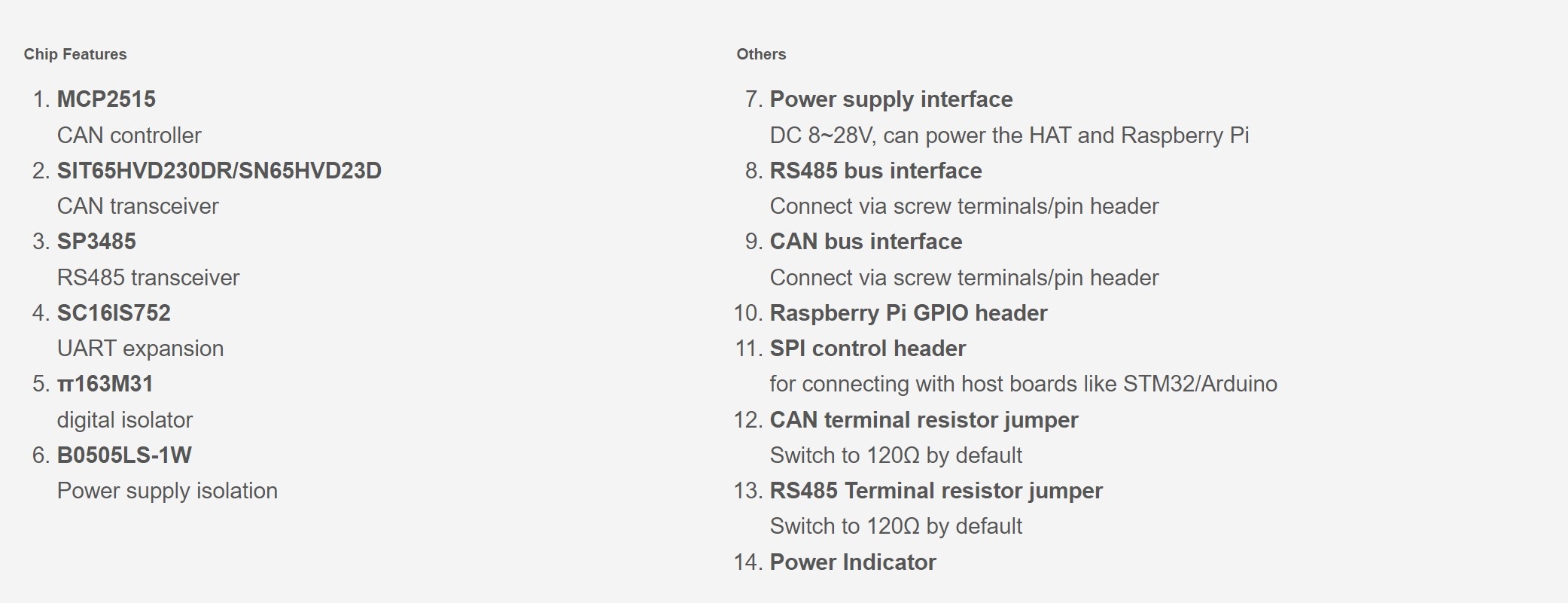

Структура модуля:

У комплекті:

  • RS485 CAN HAT (B) x1
  • 2x20PIN гніздо x1
  • Пакет гвинтів x1

    • Модуль RPi, який видно на фотографіях, не входить до набору.
