2X FM-приймач FM-радіомодуль

Модуль радіоприймача цифрового FM-стерео DSP і PLL 87-108 МГц, підтримка керування послідовним портом

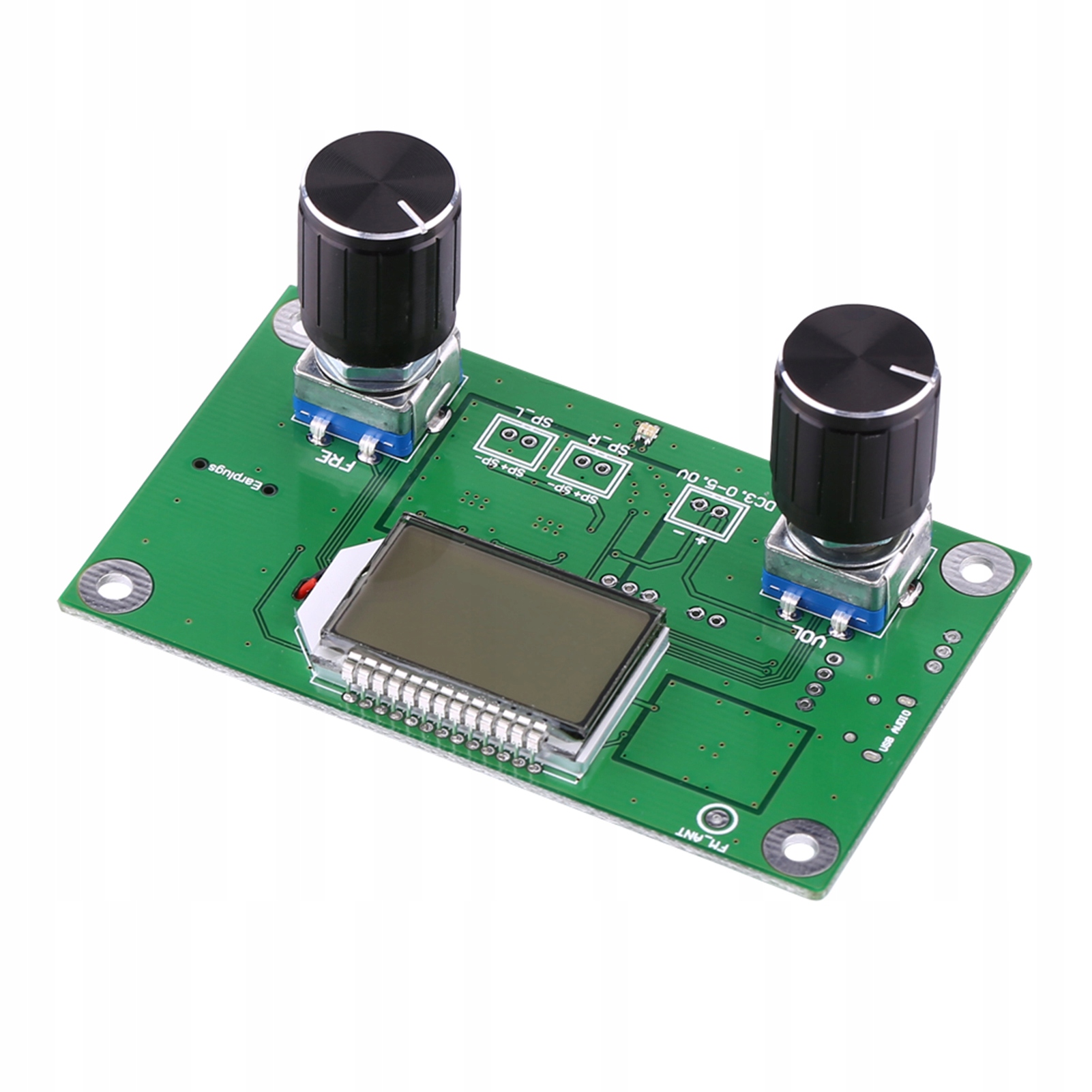

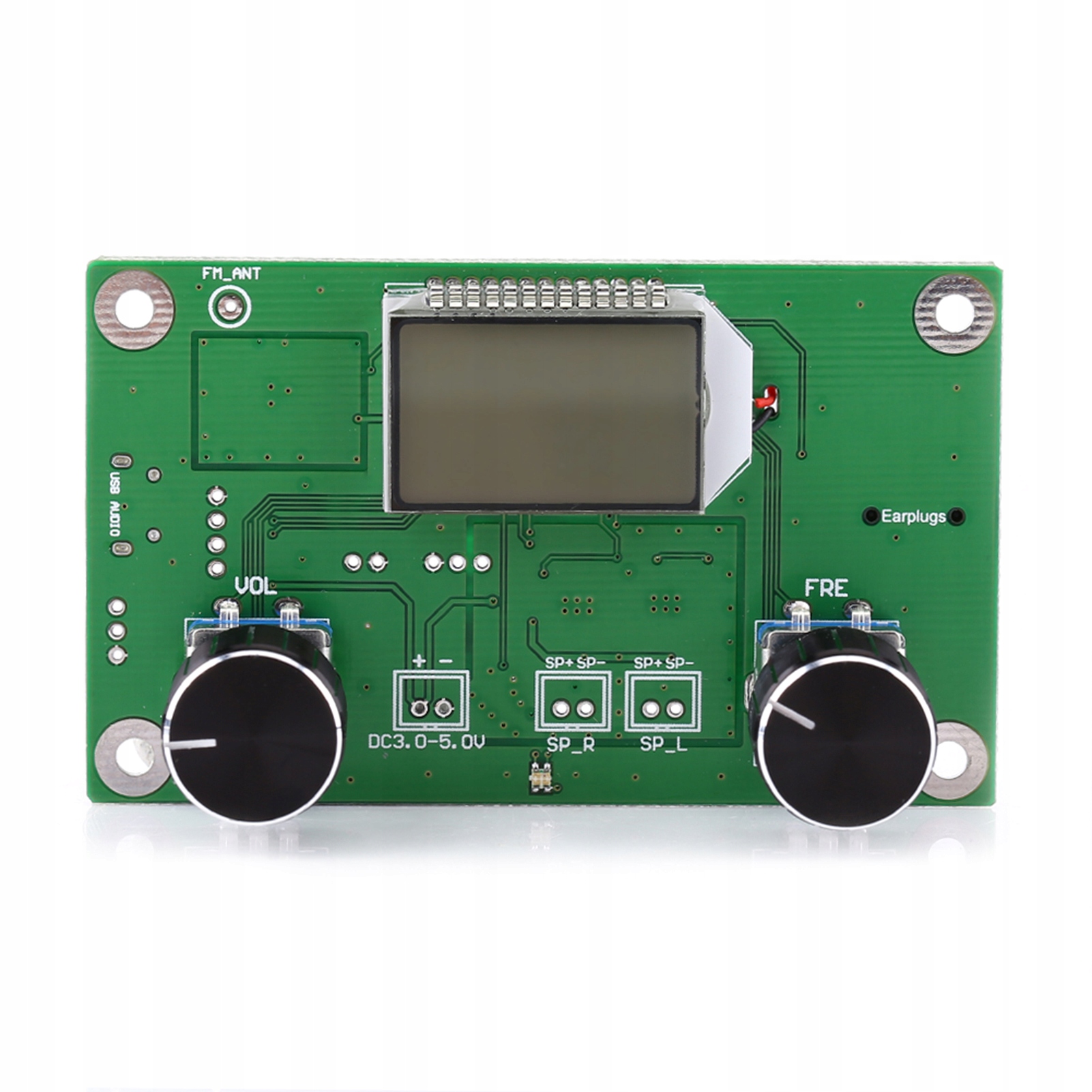

. МОДУЛЬ ПРИЙМАЧА FM-ТЮНЕРА

Особливості:

1. Удосконалена цифрова обробка аудіосигналу (DSP) і технологія модуляції з фазовою автопідстроюванням частоти (PLL) забезпечують менші спотворення звуку та більш стабільну роботу

2. РК-дисплей більш інтуїтивно зрозумілий і точний, з дуже низьким енергоспоживанням і низьким рівнем перешкод

3. Використання кристала кварцу для стабілізації частоти гарантує, що частота прийому не змінюватиметься зі змінами температури

4. Використовуючи професійний аудіо DSP для обробки та аналізу аудіосигналу, автоматично вимикайте звук, коли немає сигналу або сигналу тижня через великий базовий шум FM, щоб позбутися надокучливого шереху традиційного FM-радіо

5. Використання інкрементального цифрового поворотного энкодера на 360° для регулювання гучності та частоти, що є точним, стабільним, міцним, а також забезпечує комфортне відчуття в руці

. МОДУЛЬ ПРИЙМАЧА FM-ТЮНЕРА

Технічні дані:

Вихідна потужність: 500 мВт (навушники), 3 Вт x 2 (динамік)

Частотна характеристика: від 50 Гц до 18 кГц

Діапазон частот прийому:

87,0 МГц - 108,0 МГц (передавання поблизу кампусу),

Від 76,0 МГц до 108,0 МГц (відкрита передача кампусу)

Еквівалентний рівень шуму: ≥30 дБ

Канал: стерео

Розмір: 75x45x30 мм/2,95x1,77x1,18"

Розмір екрана: 25 x 16 мм / 0,98 x 0,63 дюйма

Інструкція:

1. Використовуйте акумулятор або регульоване джерело живлення без фільтра, наприклад блок живлення або зарядний пристрій для телефону, не можна використовувати, оскільки перешкоди від імпульсного джерела живлення впливатимуть на цей модуль.

2, порт FM_ANT використовується для отримання кращого FM-сигналу.

4, поверніть регулятор VOL, щоб відрегулювати гучність, і на РК-дисплеї одночасно відобразиться значення гучності.

5, поверніть регулятор FRE, щоб налаштувати частоту прийому, і водночас на РК-екрані відобразиться частота в реальному часі.

6. Натисніть регулятор VOL, щоб вимкнути/увімкнути звук.

7, натисніть і утримуйте регулятор FRE, щоб увімкнути/вимкнути звук РК-дисплей покаже УВІМКНЕНО або ВИМКНЕНО.

Чим вищий поріг можна настроїти, лише коли ввімкнено функцію автоматичного зменшення шуму.

Натисніть кодер FRE, щоб увійти в інтерфейс автоматичного налаштування порогу шуму, і діапазон налаштування становить від 0 до 20. Чим вищий поріг, тим легше вимкнути слабкий сигнал.

Натисніть і утримуйте кнопку VOL, щоб налаштувати трансляцію кампуса. Якщо на дисплеї відображається «C0», перезапустіть модуль, щоб увімкнути налаштування (за замовчуванням — «C0»). підсвічування буде завжди увімкнено; підсвічування увімкнеться на 20 секунд, а потім вимкнеться, щоб увімкнути налаштування (за замовчуванням "B0"). 11, стерео/моно клеми використовуються для встановлення режиму прийому, а відключення – це режим стереосигналу можна використовувати цю функцію та перемикатися на один канал, щоб покращити SNR радіо та зробити звук радіо чистішим.

Ми не можемо надавати жодних технічних послуг.

. МОДУЛЬ ПРИЙМАЧА FM-ТЮНЕРА

Пакет включає:

1 x модуль (антена не входить)
