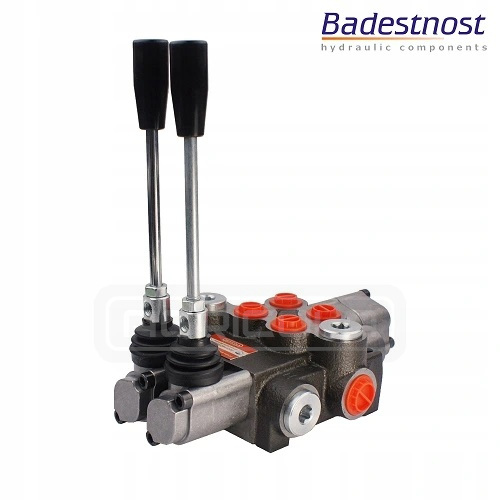

2-СЕКЦІЙНИЙ РОЗПОДІЛЬНИК P40

З ОДНІЄЮ ПЛАВАЮЧОЮ СЕКЦІЄЮ

Виробництво:

Оригінальний продукт торгової марки Badestnost, символ виробника: 02P40 A1K16 GKZ1; символ: 1.10.00.023

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісництві, будівництві та промисловості в широкому розумінні.

Розподільник адаптований до різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, турери, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічним керуванням.

Плаваюча секція, також відома як вільний потік, використовується, серед іншого, для снігоочисників або фронтальних навантажувачів TUR. Він забезпечує вільний рух поршневого штока в гідроциліндрах. Захищає від пошкоджень елементи, які безпосередньо контактують із землею, наприклад, лезо плуга.

Технічні дані:

Рекомендований потік масла в системі: 0 - 40 л/хв. Приклад керування: два приводи подвійної дії.

Можливість послідовного підключення до наявної системи (потрібна натискна муфта).

Перший трипозиційний важіль (1 - 0 - 2), на пружині, тобто самостійно повертається у вертикаль:

• Положення 0 нейтральне ( важіль у вертикальному положенні) шток приводу стоїть - масло йде в перелив.
• Робоче положення 1 (важіль у передньому діагональному положенні), шток поршня приводу висувається.
• Робоче положення 2 (важіль у діагональному положенні назад) ) шток поршня приводу втягується.

Другий чотирипозиційний важіль (1 - 0 - 2 - 3), три положення (1 - 0 - 2) на пружині (важіль сам повертається у вертикаль), положення (3) плаваюче на засувці (важіль зупиняється в плаваючому положенні):9

• Положення 0 нейтральне (важіль встановлено вертикально) шток приводу стоїть - масло йде в перелив < /li>
• Плаваюче положення 3 із засувкою (важіль встановлено в максимальне переднє положення), поршневий шток приводу працює вільно, вільно висувається і втягується під дією сил.

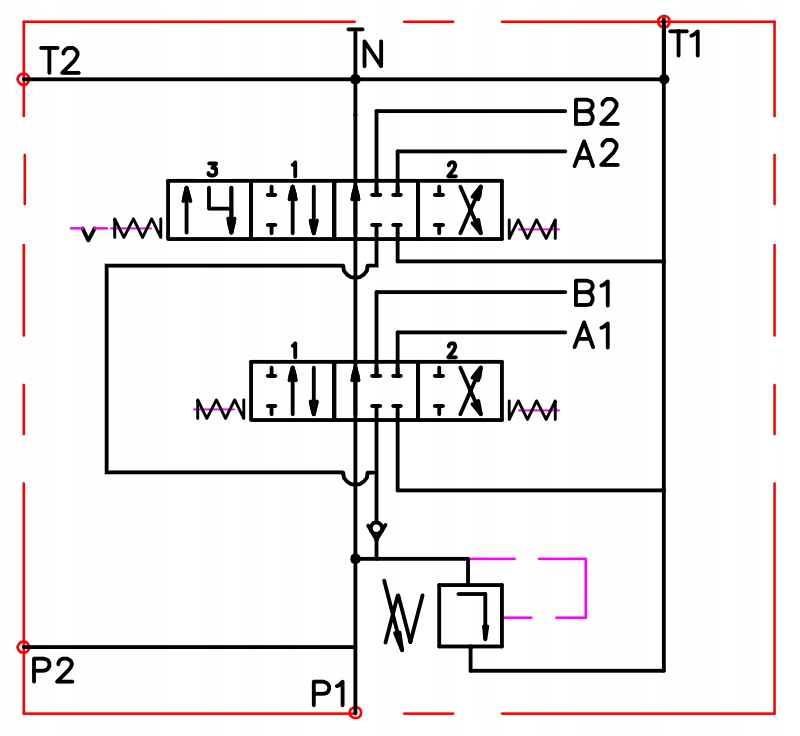

Z правого боку гідравлічна схема розподільника:

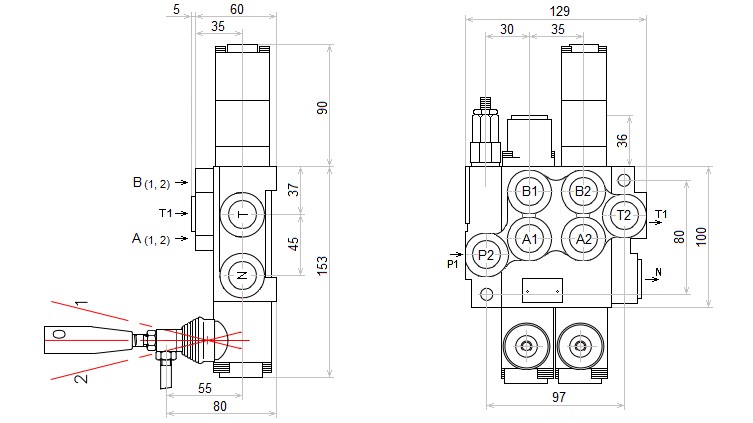

Підключення:

• Подача від насоса (P1, P2): внутрішня різьба BSP 1/2"
• Повернення до резервуару ( T1, T2): внутрішня різьба BSP 1/2''
• Секції (A1, A2, B1, B2): внутрішня різьба BSP 3/8''
• Послідовне з’єднання ( N ): BSP 1/2" внутрішня різьба

Діапазон тиску:

• Максимальний тиск подачі: 250 бар
• Максимальний зворотний тиск: 50 бар
• Максимальний тиск на секціях: 300 бар

Тиск відкриття перепускного клапана зростає пропорційно зі збільшенням потоку:

180 бар при 10 л/хв

190 бар при 20 л/хв

200 бар при 30 л/хв

210 бар при 40 л/хв

Набори для точного вимірювання тиску можна знайти в розділі Манометри - вимірювальні набори

Перед запуском рекомендується перевірити та встановити відповідний тиск.

Можливість саморегулювання, зміна повного оберту на 30 бар.

Типи масла, рекомендовані AGRICOLA:

• Рідше, високоякісне масло: LOTOS AGROL BOXOL 26
• Густіша високоякісна олія: FUCHS AGROFARM HYDRATEC HVI 46

Рекомендований діапазон температур масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
