Набір складається з:

двох (2 шт.) мансардних вікон FAKRO модель PTP-V/AN U4

з розмірами 66x118 см

+ комбінація ущільнювачів EHV-AT THERMO тип B2/1

• вікна зовнішньої обшивки кольору RAL 7016

Реферат № 3517PTPVU466118

Вікно з 3-х склопакетом 2-камерним типом U4 з коефіцієнтом Ug 0,7 Вт/м2K.

Коефіцієнт теплопередачі всього вікна PTP-V/AN U4 становить:

• 1,00 Вт/м2K з Термо манжетою
• 1,10 Вт/м2K зі Стандартом collar

Вікна алюмінієво-пластикові ПТП-В У4 – мансардні вікна з поворотною конструкцією, виготовлені з багатокамерних ПВХ-профілів, виготовлені за системою посилення конструкції дахових вікон topSafe татехнологією thermoPro

Вікно можна використовувати в приміщеннях з підвищеною вологістю (наприклад, ванна кімната, кухня)

Вікно оснащене високоефективним повітропроводом впускний отвір V35

Вікно відповідає новим вимогам відповідно до нормативних актів у нових будинках від 1 січня 2021 року щодо вимог до теплоізоляції вікон.

Компонація KOMBI типу B2/1 включає лівий елемент EHV-1-AT перекриття та правий елемент EHV-3-AT перекриття зі з’єднувальним жолобом R = 10 см (для з’єднання 2 вікна поруч одне з одним, розділені кроквами максимальною товщиною 10 см)

Зовнішнє облицювання вікон та комбінації В2/1 в кольорі:

- антрацит RAL 7016

Купуючи набір, ви отримуєте:

2 мансардних вікна FAKRO модель PTP-V U4/AN і комбінацію EHV-AT THERMO типу B2/1 для з’єднання 2 вікон поруч одне з одним, розділених кроквами – стандартний водостічний жолоб 10 см із зовнішнім покриттям RAL 7016 (інші комбінації комірів B2/1 доступні за запитом, наприклад, EZV-FT, EBV-PT).

Комбінація KOMBI типу B2/1 включає лівий елемент EHV-1-AT хомута та правий елемент EHV-3-AT хомута зі з’єднувальним жолобом R = 10 см (для з’єднання двох вікон поруч, розділених кроквою максимальною товщиною 10 см)

– детальний опис комбінації можна знайти в описі внизу.

Переваги вікон PTP-V/AN U4

• Велика ефективна площа скління, сприяє освітленню приміщення.
• Обертова конструкція та функціональна ручка, розташована в нижній частині стулки, забезпечують зручне управління та використання.
• Вікно має 3-х камерний склопакет типу U4, простір між склопакетами заповнений благородним газом, загартоване скло має низькоемісійний шар, який відбиває теплові промені. Це дозволяє зменшити тепловтрати взимку та обмежити нагрівання приміщення влітку.
• Профіль віконного полотна виготовлений з увагою до високої естетики.
• Хомути гарантують установку вікна в більшості покрівельних покриттів, в дахах з різними кутами нахилу. (фланці доступні на інших аукціонах або ми рекомендуємо вам придбати вікно з коміром у комплекті).
• Дизайн зовнішньої обшивки вікон надає їм сучасного та естетичного вигляду.
• Вбудований високоефективний повітрозабірник типу V35
• «Елегантна» ручка білого кольору має кришку, щоб приховати кріпильні гвинти. Дозволяє щільно закрити вікно або встановити два розміри мікропрорізів.

Технічні параметри вікон PTP-V/AN U4:

• Коефіцієнт U для скла: 0,7 Вт/м2К
• Коефіцієнт U для вікна: 1,00 Вт/м2K з коміром Thermo
• Коефіцієнт U для вікна: 1,10 Вт/м2K зі стандартним коміром
• Коефіцієнт Rw: 34 дБ
• Склопакет: 4HT-St12Ar-4-St12Ar-4T
• низькоемісійний шар: так
• склопакет: +(агрон)
• загартоване скло: так
• тип вентиляційного отвору: V35
• пропускна здатність вентиляційного отвору: до 41 м3/год
• вологостійкість: підвищена
• ущільнювачі: чотири
• віконний мікропроріз: так
• ручка: Елегантний білий

Конструкція вікон PTP-V/AN U4

• Алюмінієво-пластикове вікно PTP-V/AN U4 – мансардне вікно з поворотною конструкцією, виготовлене з багатокамерних ПВХ-профілів білого кольору, які зсередини посилені сердечниками з оцинкованої сталі.
• Така конструкція забезпечує високу стійкість всього вікна та запобігає деформації профілів під час використання.
• Вікно ідеально підходить для використання в мансардних приміщеннях, вікно адаптоване для приміщень з періодично високим рівнем вологості, напр. у ванних кімнатах або на кухнях.
• Вікно міцне, стійке до корозії та мінливих атмосферних факторів, а технічне обслуговування обмежене до необхідного мінімуму.
• Матеріал, з якого воно виготовлено, не вбирає вологу та має високу стійкість до кислот і спиртів.
• Вікно оснащене високоефективним вентиляційним отвором. V35 подає оптимальну кількість повітря в приміщення для підтримки оптимальних умов у приміщеннях з підвищеною вологістю.
• Управління вікном здійснюється за допомогою ручки, розташованої в нижній частині стулки. Ручка має два ступені мікронахилу.
• Дверне полотно блокується для миття засувкою під кутом 160°

Рама та стулка

• Поворотні вікна, виготовлені з багатокамерних ПВХ-профілів.
• Петля, розташована на півдорозі вікна, дозволяє повертати стулку та залишати її у відкритому положенні.
• Стулка також може повертатися навколо своєї осі на 180° та фіксуватися засувом, що дозволяє зручно та безпечно очищати зовнішню частину скло. вікна.
• Захист кутів дахових вікон відповідно до зареєстрованої в патентному відомстві технології з’єднання віконних профілів дозволяє даховим вікнам FAKRO працювати навіть в екстремальних кліматичних умовах. У кутах немає зазорів, як у інших мансардних вікон.
• Петля, розташована на півдорозі вікна, дозволяє повернути стулку та залишити її у відкритому положенні.
• Стулку також можна повернути навколо осі на 180° та зафіксувати засувом, що дозволяє зручно та безпечно чистити зовнішнє віконне скло.
• Вікна Fakro мають інноваційну стулку. система наведення
• Інноваційна система наведення стулок забезпечує хорошу взаємодію ущільнювачів і профілів, а також швидкий монтаж і розбирання вікна без зняття стулки.
• Підвищена стійкість до злому завдяки системі зміцнення віконної конструкції topSafe

Склопакет

• 2-камерний, 3-пакетний склопакет 4HT-Tg12Ar-4-Tg12Ar-4T, енергозберігаючий з коефіцієнтом: 0,7 Вт/м2K, згідно EN674

Зовнішнє загартоване скло, пластикова прокладка, внутрішнє скло з низькоемісійним покриттям, внутрішня частина упаковки заповнена благородним газом - аргоном.

Пояснення:

Ручка

• Елегантна ручка, розташована в нижній частині полотна, забезпечує легке керування вікном і двоступеневе мікровідкид

Вентиляція

• У нижній частині через віконний мікровідкид за допомогою ручки та за допомогою повітрозабірника нового покоління типу V35

Віконне облицювання

• Профілі зовні покриті атмосферостійкими алюмінієвими профілями, сірого (сіро-коричневого RAL) 7022)

Інновація

• Використана технологія thermoPro підвищує енергоефективність, збільшує довговічність, гарантує відмінну герметичність і полегшує монтаж мансардних вікон

Застосування

• Віконна конструкція дозволяє монтувати вікна на крокви або лати з ухилом даху від 15 до 90 градусів.

Переваги конструкції

• Зручне та безпечне утримання зовнішнього скла в чистоті завдяки можливості повороту стулки на 180 градусів та засуву, який блокує вікно для очищення,
• Захист від відкривання дітьми або сильного вітру завдяки засуву, розташованому у верхній частині стулки
• Поставляється з елементами, що дозволяють легко встановити рулонні штори, жалюзі та інші аксесуари.

Вікна за інноваційною технологією thermoPro

Запроваджені рішення додатково покращують якість та параметри мансардних вікон. Технологія thermoPro підвищує енергоефективність, збільшує довговічність, гарантує ідеальну герметичність і полегшує монтаж мансардних вікон

КРАЩА ТЕПЛОІЗОЛЯЦІЯ ВІКОН

• ​Менші тепловтрати та менші рахунки за опалення,
• Нова версія низькоемісійного покриття на склі,
• Впровадження теплоізоляційних вставок у нижніх кутах стулок, які спрямовані на підвищення енергоефективності вікна.

ПІДВИЩЕНИЙ ДОВГОВІЧНІСТЬ

W У нижніх кутах рами встановлено спеціальні дренажні канали для відводу конденсату та можливих витоків, спричинених, наприклад, пошкодженням зовнішніх алюмінієвих профілів. Дерев'яні профілі менше піддаються впливу вологи, що підвищує їх довговічність.

НАЙВИЩА ГЕРМЕЦІЯ ВІКОН

Вікна, виготовлені за технологією thermoPro, мають найвищий клас герметичності 4 згідно EN12207, що зменшує кількість повітря, що проникає в приміщення. Це особливо важливо для механічної вентиляції.

СПОРШЕНИЙ МОНТАЖ

Нові кути полегшують монтажні роботи та збільшують можливість регулювання мансардних вікон під час їх встановлення. Крім того, використання гвинтів Torx полегшує встановлення мансардних вікон.

система topSafe

Вікна в системі topSafe мають підвищену стійкість до злому.

Напр.: їх важко відкрити, напр. динамічно натискаючи ногою на верхню, зовнішню частину вікна.

Це не призведе до відкриття стулки або відламування петель.

Ви можете спати спокійно, знаючи, що на даху встановлені найбезпечніші мансардні вікна, стійкі не тільки до будь-якої погоди.

Основними особливостями системи topSafe є:

• інноваційні рішення для кріплення петель, спеціально
• посилена конструкція
• замкові елементи, додатковий сталевий профіль в нижній частині дверного полотна.

Інноваційна система кріплення спеціально профільованих петель, запобігає появі тріщин в деревині, вириванню петель і проштовхуванню полотна всередину. Це рішення в кілька разів довговічніше, ніж раніше відомі та застосовувані.

Металева смуга, що ускладнює взлом інструментами.

Спеціально посилена конструкція та замикаючі елементи.

- мансардні вікна, які випереджають майбутнє

Вікна пройшли перевірку дизайну та виробництва незалежними експертами TÜV SÜD Product Service і позначені логотипом TÜV SÜD. Вікна мають ЄВРОПЕЙСЬКИЙ СЕРТИФІКАТ "CE"

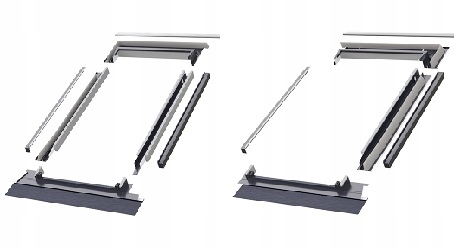

Деталі з'єднання фланців EHV-AT THERMO типу B2/1

Прошивна комбінація EHV-AT THERMO типу B2/1 дозволяє з’єднати два вікна поруч одне з одним, розділених лише кроквою. У комбінованих системах стандартна горизонтальна відстань між вікнами становить 10 см.

Модульна комбінована система FAKRO типу В2/1 складається з двох модулів КХВ-1-АТ та КХВ-1-АТ, за допомогою яких можна створити щільне з’єднання вікон. Модуль є окремим фланцевим елементом із відповідним маркуванням, призначеним для відповідного місця у з’єднанні.

Ущільнювальні фланці типу AT Thermo мають додаткову теплоізоляцію під обшивкою.

Колір фланцевого з’єднання такий самий, як і у випадку одинарних фланців, тобто антрацит (RAL 7016);

Інші розміри вікон PTP-V/AN U4 доступні на інших наших аукціонах, наприклад, 55x78, 55x98, 66x98, 66x118, 66x140, 78x98, 78x118, 78x140, 78x160, 94x118, 94x140 у версія без фланців з одинарними фланцями (стандартні та Thermo) і в комбінованих комбінаціях типу B2/1 у кольорах стандартний RAL 7022, антрацитовий RAL 7016, чорний RAL 9005
