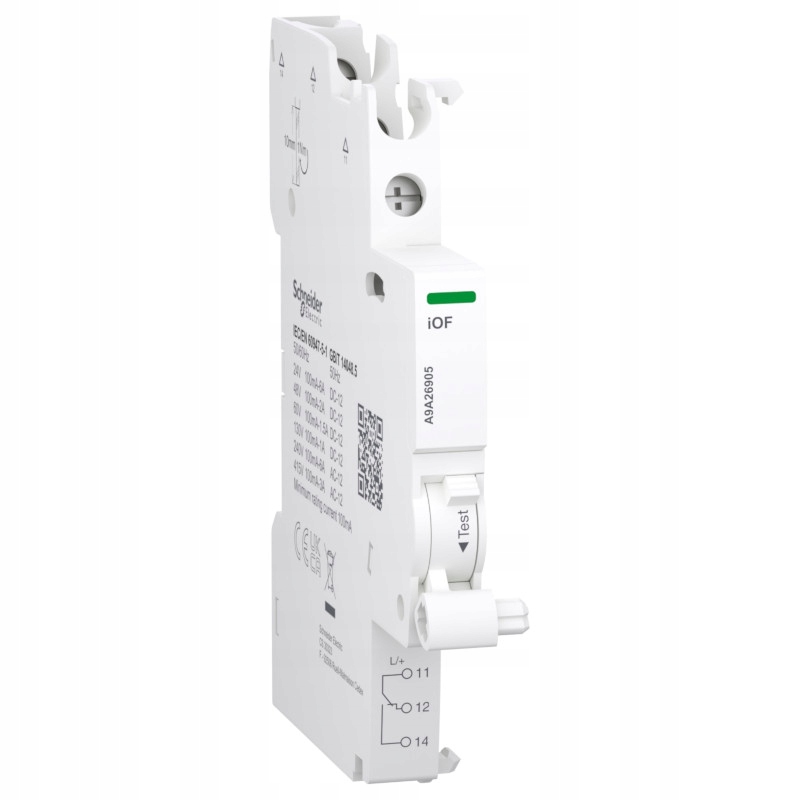

Допоміжний контакт Acti9 iOF, 1 змінний (1 CO), верхні клеми, A9A26905

Технічні дані:

• Тип виробу або компонента: OC контакт
• Набір сигнальних контактів: 1 Z/O
• [In] номінальний струм: 0,1…6 A 24...240 В, змінний струм (AC) 50/60 Гц
• [In] номінальний струм: 0,1…3 A 415 В, змінний струм (AC) 50/60 Гц
• [In] номінальний струм: 0,1…6 A 24 В, постійний струм (DC)
• [In] номінальний струм: 0,1…2 A 48 В, постійний струм (DC)
• [In] номінальний струм: 0,1…1,5 A 60 В, постійний струм (DC)
• [In] номінальний струм: 0,1…1 A 130 В, постійний струм (DC)
• Ширина в модулях 9 мм: 1
• Номінальна напруга ізоляції [Ui]: 500 В
• Номінальна імпульсна витримувана напруга [Uimp]: 4 КВ
• Спосіб кріплення: замикається
• Монтажна основа: DIN-рейка
• Вага виробу: 32 г
• Колір: білий
• Гвинтова клема (верхня) 1 кабель(и) 1…4 мм² - жорстка
• Гвинтова клема (верхня) 1 кабель(и) 0,5…2,5 мм² - гнучкий
• Гвинтова клема (верхня) 2 кабелі 2,5 мм² - жорстка
• Гвинтова клема (верхня) 2 кабелі 1,5 мм² - гнучка з муфтою
• Довжина ізольованої ділянки: 10 мм
• Момент затягування: 1 Нм зверху

Це модульний допоміжний контакт Acti9 OF, який використовується як віддалений індикатор положення пов’язаного пристрою. У мережі змінного струму номінальний струм (ln) становить від 100 мА до 6 А при робочій частоті від 50 Гц до 60 Гц при 240 В змінного струму та від 100 мА до 3 А при робочій частоті від 50 Гц до 60 Гц при 415 В змінного струму. У мережі постійного струму номінальний струм (ln) починається від 100 мА при 24 В постійного струму до 130 В постійного струму. Це збільшується до 6 А при 24 В постійного струму, 2 А при 48 В постійного струму, 1,5 А при 60 В постійного струму та 1 А при 130 В постійного струму. Має 1-позиційний перемикач з контактами C/O типу 1. Він призначений для нових або реконструйованих установок у невеликих комерційних приміщеннях або будівлях.

Цей контакт iSD сумісний із серією Acti9, як-от двоконтактний iC60 та iID. iOF використовується як коротка назва пристрою або код сумісності. Зверху він має гвинтовий роз’єм. З'єднання дозволяє з'єднати жорсткий мідний провід. Діапазон перерізу від 1 мм² до 4 мм². Зверху він має гвинтовий роз’єм. З'єднання дозволяє підключити гнучкий мідний провід. Діапазон поперечного перерізу від 0,5 мм² до 2,5 мм². Зверху він має гвинтовий роз’єм. З'єднання дозволяє з'єднати 2 жорсткі мідні дроти. Діапазон поперечного перерізу становить 2,5 мм². Зверху він має гвинтовий роз’єм. З'єднання дозволяє з'єднати 2 гнучких мідних дроти з гільзами. Діапазон поперечного перерізу становить 1,5 мм². Номінальна напруга ізоляції Ui до 500В. Номінальна витримувана напруга Uimp становить 4 кВ. Ширина 9 мм. Розміри: (Ш) 9 мм x (В) 86 мм x (Г) 73 мм. Колір: білий (RAL 9003).

Ступінь забруднення 3. Ступінь тропікалізації 2. Момент затягування з'єднання 1Н.м (вниз) для викрутки PZ1. Відповідно до стандарту IEC 60529 рівень захисту IP становить IP20. Робоча температура від -35°C до +70°C. Температура зберігання від -40°С до +85°С. Цей продукт відповідає стандартам EN/IEC 60947-5-1 і GB/T 14048.5. Цей продукт сертифікований маркуванням CE та UKCA.

Етикетка Green Premium — це зобов'язання Schneider Electric пропонувати продукти з найвищою екологічною ефективністю у своєму класі. Це означає:

1. енергоефективність будівлі, довговічність, ефективність

2. продукти з низьким рівнем викидів CO2

3. обмеження впливу на навколишнє середовище та повна прозорість у цьому відношенні

4. відповідність останнім нормам, зокрема: директиві RoHS, REACH та сертифікату PEP (Продукт екологічного профілю)
