Буферний блок живлення в настінному корпусі Pulsar AWZ637 13.8VDC 6A 96W для KD Dahua max 17Ah

AWZ637 Корпус із буферним джерелом живлення для KD Dahua

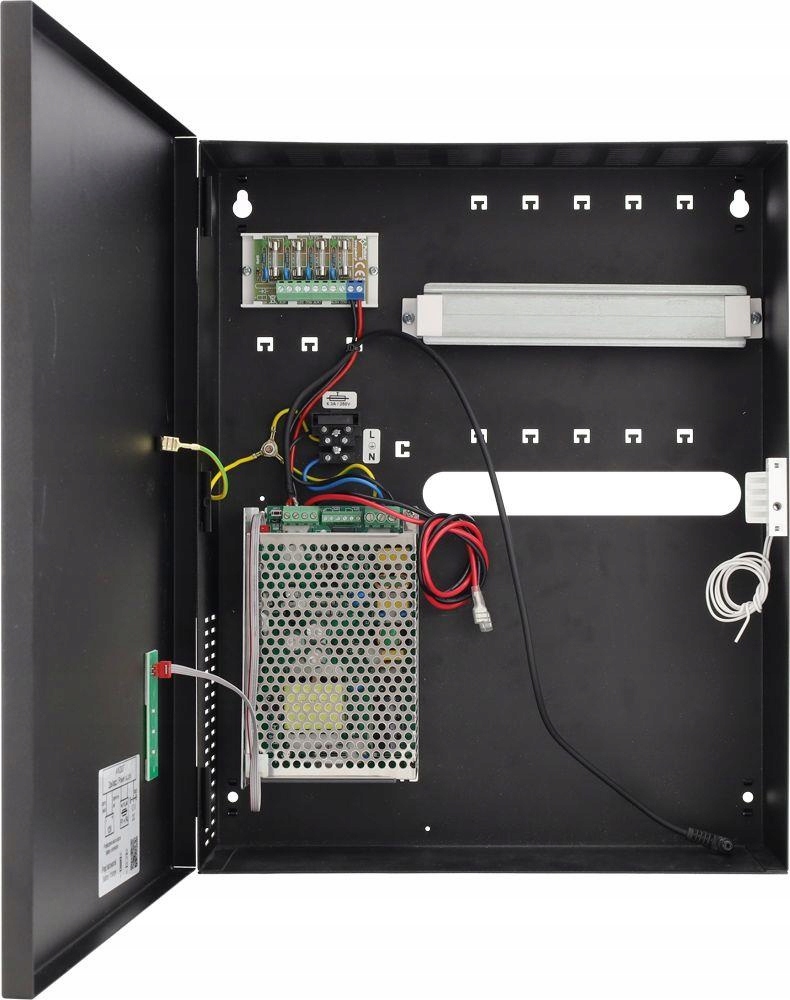

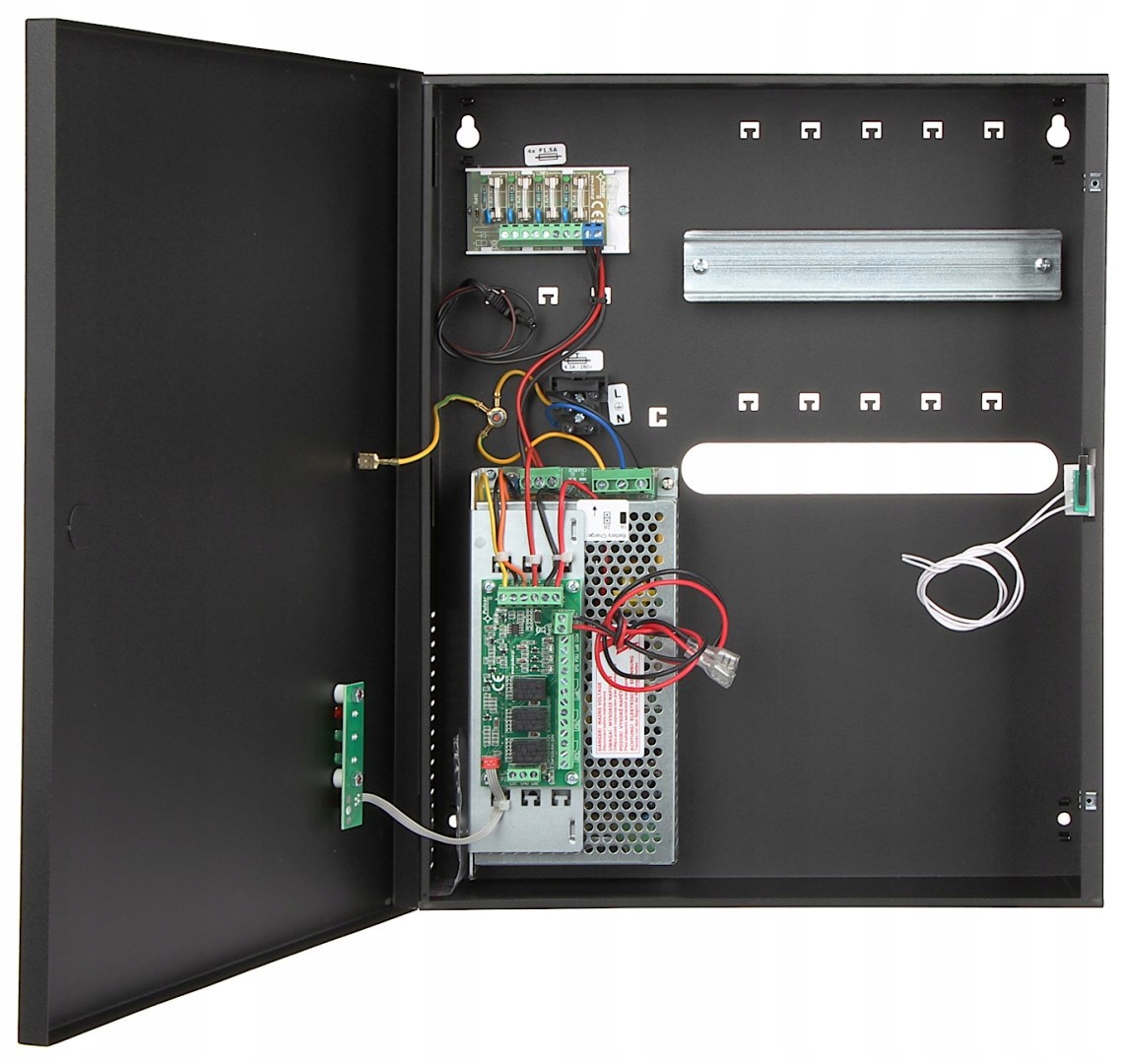

AWZ637 — це чорний металевий корпус із буферним блоком живлення, призначений для контролерів Dahua ASC2104B-T, ASC2102B-T та подібних. Корпус має місце для акумулятора 1x7Ah або 1x17Ah і оснащений захистом від коротких замикань, перевантажень, перенапруг, перенапруг, а також тампером, що інформує про несанкціоноване відкриття корпусу. Відстань 8 мм від землі забезпечує зручне розміщення кабелю.

Найважливіші характеристики:

Використання за призначенням: корпус призначений для контролерів Dahua ASC2104B-T, ASC2102B-T та подібних

Вихідна потужність: 6 A / 13,8 В постійного струму

Струм зарядки акумулятора: 1A/2A

Місце для акумулятора: 1 x 7Ah / 1 x 17Ah

Ефективність: 87%

Розміри: 320 x 397 x 92 [+/-2 мм]

Відстань від землі: 8 мм

Захист: SCP коротке замикання, OLP перевантаження, OVP перенапруга, перенапруга, антидиверсійна: відкриття корпусу

Технічні виходи релейного типу: EPS - збій мережі змінного струму, APS - збій акумулятора

DIN-рейка: 1 x 185 мм, "S": 10 шт.

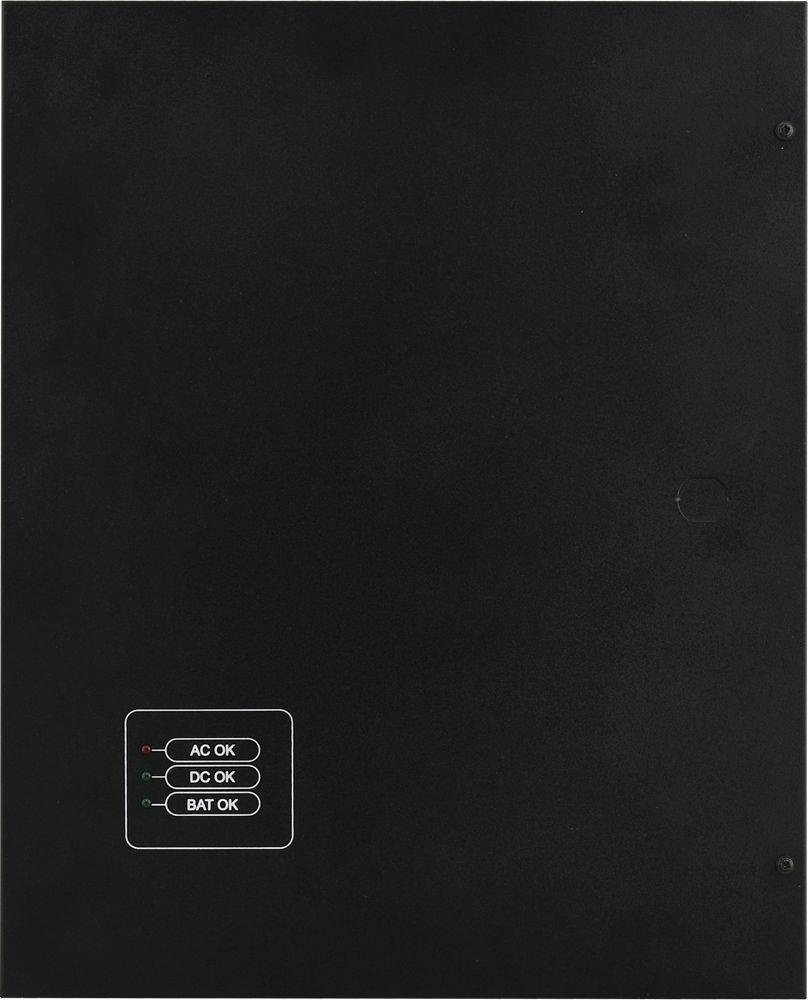

Світлодіодна оптична сигналізація: - Світлодіоди на кришці блоку живлення, світлодіоди на платі блоку живлення

Корпус: сталевий лист DC01 1,0 мм

Вага: 3,5 кг

Захист живлення для забезпечення безперервної роботи.

Захист від короткого замикання SCP - блок живлення відключає джерело живлення після виявлення короткого замикання

Захист від перевантаження OLP - захищає джерело живлення від перевантаження

Захист від перенапруги OVP - захищає від надто високої напруги на виході лінії

Сплеск напруги - обмежує джерело живлення перенапруги

Тампер, що інформує про несанкціоноване відкриття корпусу.

Технічні виходи

Блок живлення оснащений двома технічними релейними виходами, що інформують про несправність мережі змінного струму та несправність батареї. Це гарантує безперервну та безперебійну роботу джерела живлення.

Контроль батареї

AWZ637 має повну діагностику батареї, яка включає:

- контроль безперервності ланцюга батареї

- контроль напруги батареї

- контроль зарядки та обслуговування батареї

- захист виходу батареї від короткого замикання та зворотного з'єднання

-динамічний тест батареї

-захист акумулятора від надмірного розряду (UVP)

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Тип живлення

200-240 В; 50 Гц. 9,5-13,8 В постійного струму - робота від акумулятора

Вихідний струм tAMB<30 °C

6 A + 1 A заряджання акумулятора 5 A + 2 A заряджання акумулятора

Вихідний струм tAMB=40 °C

4,9 A + 1 A заряджання акумулятора 3,9 A + 2 A заряджання акумулятор

Діапазон регулювання вихідної напруги

12-14 В постійного струму

Пульсації напруги

120 мВ p-p max.

Струм споживання систем живлення

60 мА

Струм зарядки акумулятора

1 A / 2 A макс. @ 17 Ah (± 5%) - перемичка перемикається

Захист від короткого замикання SCP

електронний, автоматичний повернення

Захист від перевантаження OLP

105-150% потужності джерела живлення, автоматичний повернення

Запобіжники F1 ÷ F4

F 1,5 A/ 250 В

Захист у ланцюзі батареї SCP та зворотна полярність підключення

Запобіжник T8A/250В

Захист
