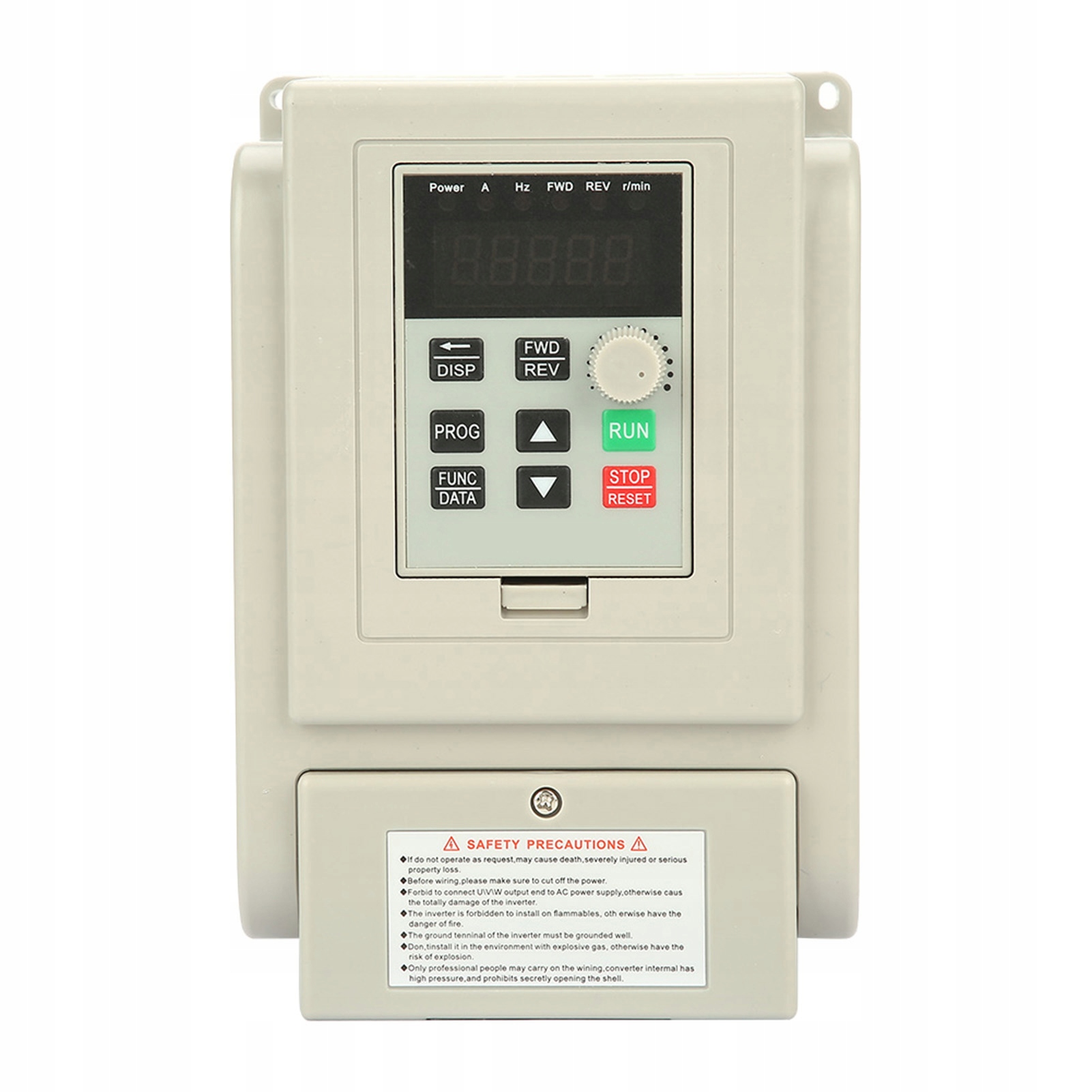

220В 2,2КВТ ПЕРЕМІННИЙ ЧАСТОТИ

Функції:

Цей VFD використовує унікальний метод керування для досягнення високого крутного моменту, високої точності та широкого діапазону керування швидкістю руху з високою ефективністю.

Він має хорошу стійкість до спрацьовування та здатність адаптуватися до різких перепадів напруги, температури, вологості та пилу, що значно покращує стабільність.

Завдяки оптимізації технології керування ШІМ та електромагнітної сумісності, він відповідає вимогам користувачів щодо низького рівня шуму. та електромагнітні перешкоди.

Простий у експлуатації та підключенні, під’єднуйте до проводів за допомогою гвинтових клем, що зручніше.

Розроблено з великим радіатором для кращого нагріву розсіювання.

Технічні дані:

Модель: AT1-2200X

Фаза джерела живлення: однофазна

Номінальна напруга: однофазна фаза/3- фаза AC220V

Напруга живлення: низька напруга

Потужність двигуна: 2,2 кВт

Фільтр: вбудований фільтр

Тип джерела живлення постійний: тип напруги

Метод керування: замкнутий контур V/F

Метод регулювання вихідної напруги: керування ШІМ

Номінальний струм: 12A

Захист: перевантаження по струму, перенапруга, перегрів, знижена напруга, захист від короткого замикання

Макс. Вихідна частота: 400 Гц

Розмір: 117,5 x 167,5 x 144 мм/4,6 x 6,6 x 5,7 дюйма

Вага: 1,3 кг (приблизно)

Посібник із роз’єму:

Деталі функції роз’єму 15 В/24 В Вхідна потужність 15 В/24 В 200 мА Вихідна потужність 15 В/24 В X6 Вхідний роз’єм 6 (перемикач керування правим/лівим проводом) X6 під’єднується до COM, вхідний сигнал ефективний, проводовий CW) X4 підключається до COM, вхідний сигнал працює X3 Вхідний контакт 3 (діапазон швидкостей 3) X3 підключається до COM, вхідний сигнал працює X2 Вхідний контакт 2 (діапазон швидкостей 2) Вхідний контакт 3 (діапазон швидкостей 3) ) X1 підключається до COM, вхідний сигнал діє

SP1 Вихід з відкритим колектором 1

SP2 Вихід з відкритим колектором 2

5В /10В

5V/10V 20mA вихідна потужність TC Релейний вихід 250VAC 5A/30VDC 3A

TA TB до NC, TA TC до NO TB Релейний вихід TA Релейний вихід

Пакет включає:

1 x частотно-регульований привод

Примітка:

Під час налаштування параметрів VFD має припинити роботу, інакше він не зможе зберегти налаштування параметра.

Зверніть увагу що новий і старий тип цього продукту буде надіслано випадковим чином, тому переконайтеся, що ви не проти, перш ніж розміщувати замовлення.
