Двонаправлений 3-фазний лічильник електроенергії з модулем WiFi

З реле 80 A, для програм TUYA та Smart Life

Пристрій, який використовується для дистанційного керування електричними пристроями та вимірювання електроенергії, спожитої підключеними пристроями. Він підключається через мережу WiFi, що дозволяє віддалено переглядати поточне споживання енергії за допомогою додатків TUYA або Smart Life.

Вибрані функції лічильника

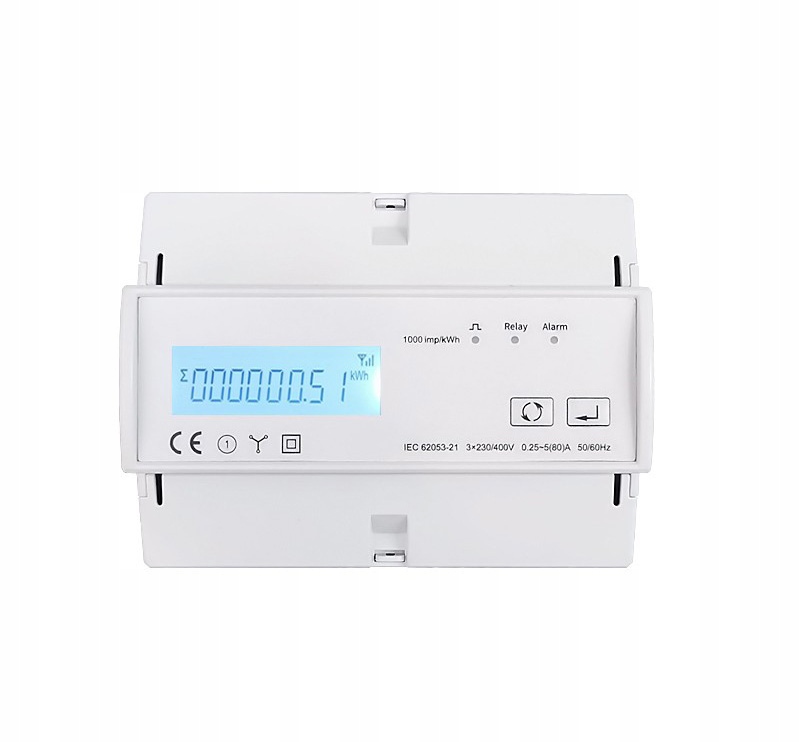

• Трифазний лічильник електроенергії - з рідкокристалічним дисплеєм і тримачем для DIN-рейки
• Двонаправлений: вимірювання електроенергії, поглиненої з мережі та виробленої фотоелектричними панелями
• РК-дисплей - чіткий РК-дисплей з підсвічуванням і можливістю програмування та зчитування параметрів лічильника
• Реле 80A - дистанційне керування пристроями або цілими електричними ланцюгами
• Бездротовий зв'язок - пристрій можна підключити через мережу Wi-Fi 2,4 ГГц
• Дистанційне керування - можливість віддалено переглядати поточне споживання енергії за допомогою програми TUYA або Smart Life
• Широка сумісність - програма доступна для пристроїв Android та iOS.
• Автоматизація та безпека - створіть автоматизацію, яка вимикатиме пристрої при перевищенні встановленого струму

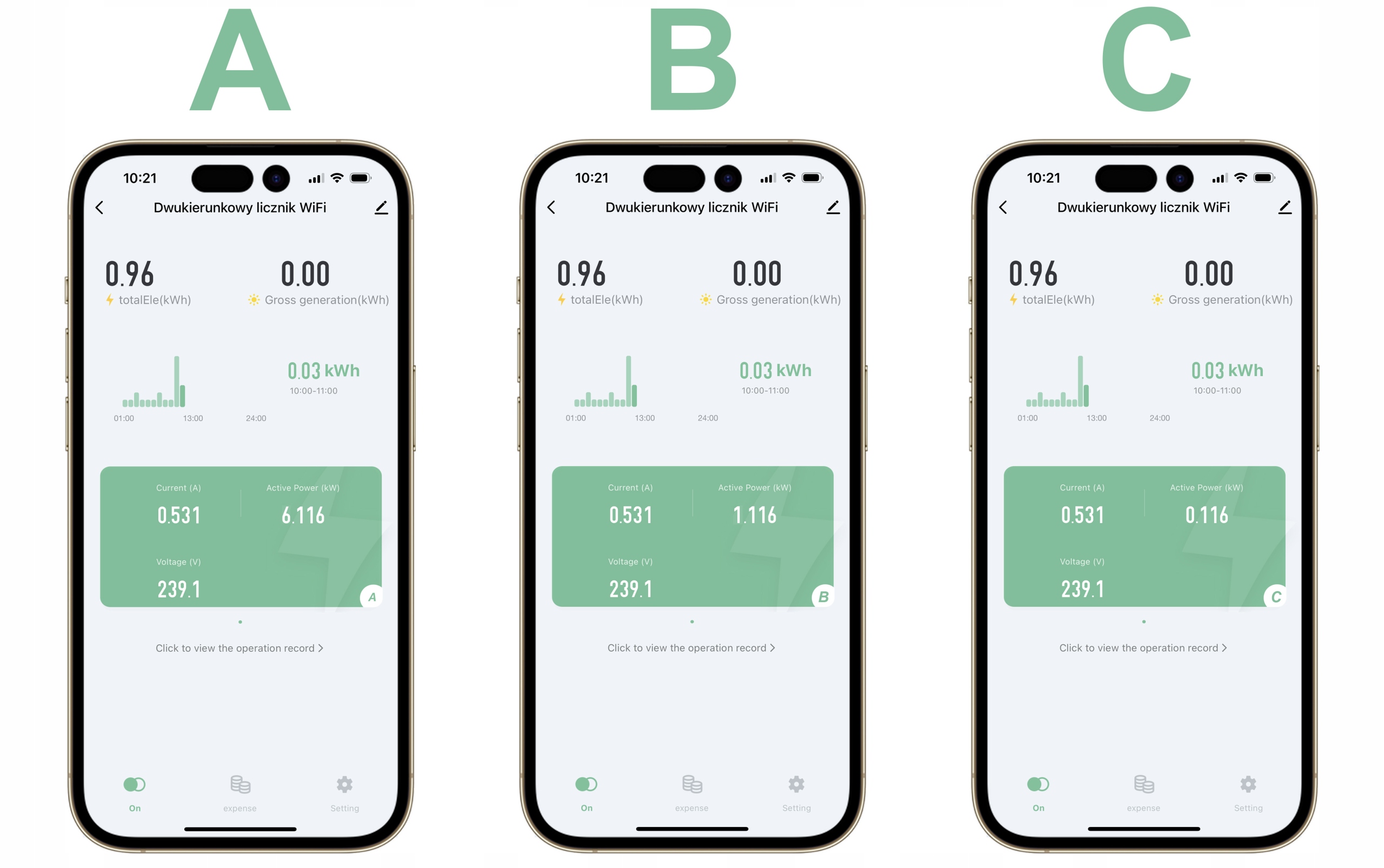

• Захист від крадіжки енергії - попередній перегляд у режимі реального часу дозволяє побачити поточне споживання для кожної фази.

СПЕЦИФІКАЦІЯ

• Трифазний лічильник електроенергії
• Відповідає IEC62053-21
• Допуск: +- 1%
• Напруга живлення: 230 В змінного струму
• Діапазон вимірювання напруги: 85 - 270 В змінного струму
• Номінальний струм реле: 80A
• Частота: 50/60Hz
• Споживання пристрою: <0,3 Вт

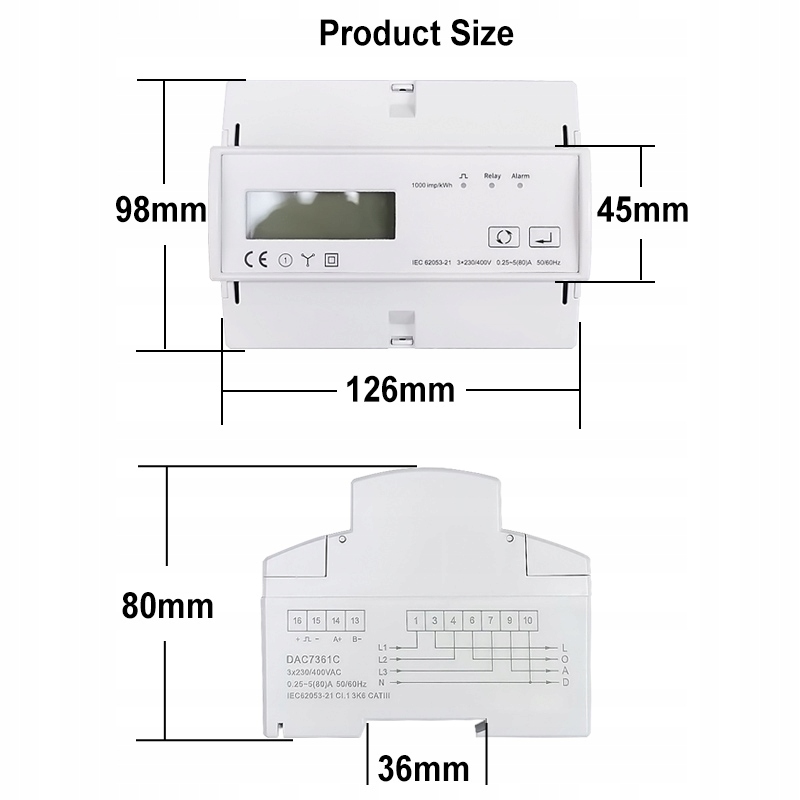

• Розміри пристрою: 36 x 100 x 65 мм
• DIN-рейка: 35 мм
• Ширина: 6 модулів
• Робоча температура: -25C - +55C

УВАГА! Схема роз'єднується за допомогою реле (80А/фаза) для всіх фаз одночасно. Неможливо контролювати кожну фазу окремо!

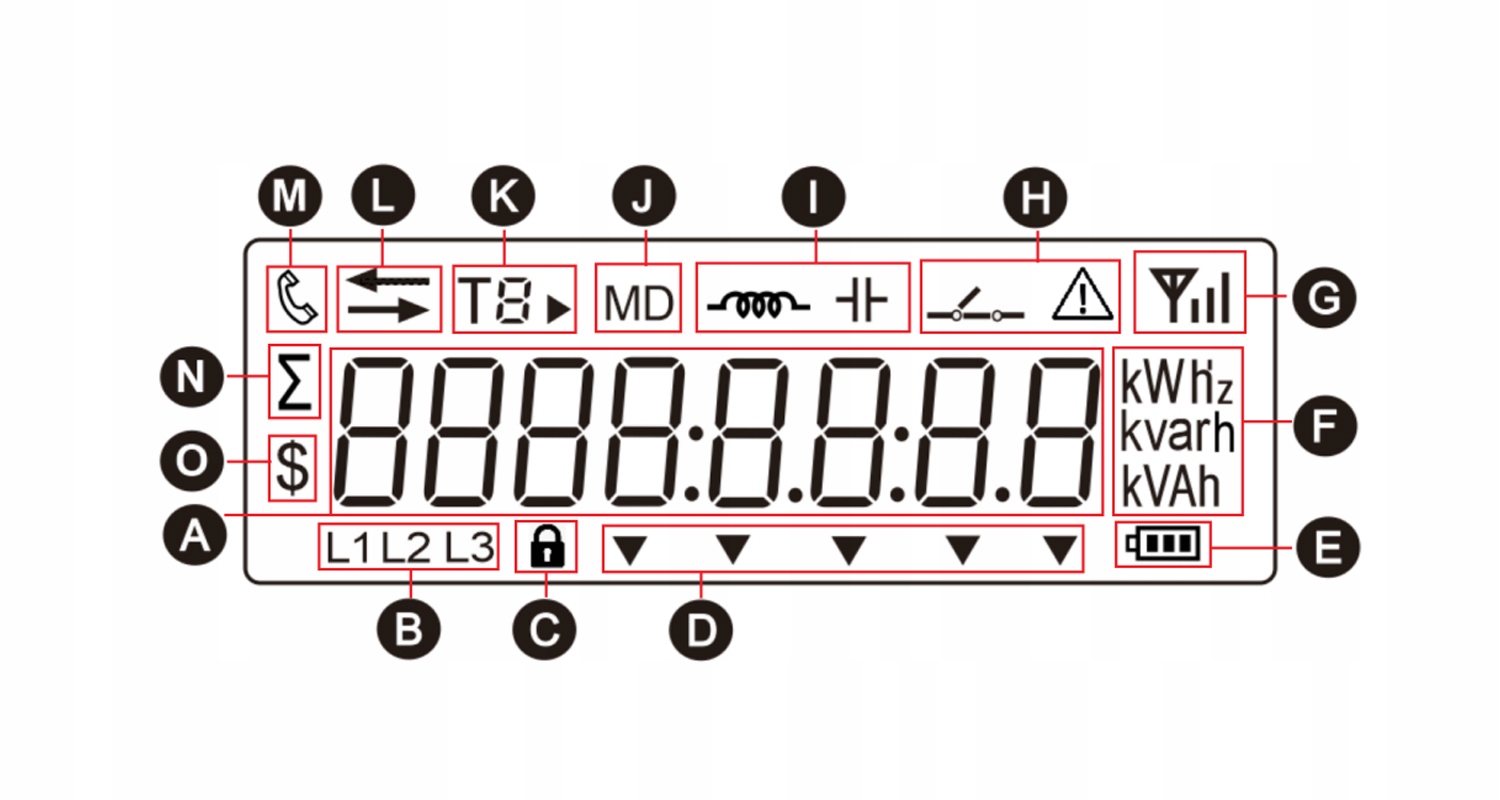

РК-ДИСПЛЕЙ

Опис дисплея:

• A: Виміряні значення
• B: Піктограма інформації про фазу
• C: Піктограма замка, вказує на те, що пристрій заблоковано
• D: Піктограма додаткового дисплея
• E: рівень заряду батареї (для резервних версій)
• F: Піктограма одиниці вимірювання
• G: Значок потужності бездротового сигналу
• H: Значок стану реле та попередження (повідомлення)
• I: Тип підключеного навантаження (ємнісне, індуктивне, резистивне)
• J: Піктограма максимального навантаження
• K : значок тарифу
• L: значок напрямку енергії - споживання та виробництво
• M: Значок статусу зв’язку. < /li>
• N: загальна піктограма, яка вказує, що поточні дані є сумою споживання та виробництва
• O: Індикатор валюти значок .
• Піктограма замка означає, що пристрій заблоковано

ВИМІРЮВАННЯ

Електроенергія:

• сума споживання
• сума виробництва
• алгебраїчна сума споживання та виробництва< /li >

УВАГА! Електроенергія подається як сума споживання та сума виробництва для всіх фаз одночасно.

Вимірювання для кожної фази окремо:

• напруга [В]
• струм [A]
• миттєва потужність [кВт]
• коефіцієнт потужності (PF)
• частота [Гц]

ТОЧНІСТЬ ВИМІРЮВАННЯ

• струм і напруга: клас 0,5, згідно з IEC 61557-12
• активна потужність: клас 1 / 0,5, згідно з IEC 61557-12
• реактивна потужність: клас 2, згідно з IEC 61557-12
• повна потужність: клас 1, згідно з IEC 61557-12
• активна енергія:
• b> клас 1 / 0,5S, згідно з IEC 62053-22, IEC 61557-12
• реактивна енергія: клас 2, згідно з IEC 62053-23, IEC 61557-12
• коефіцієнт потужності: клас 1, відповідно до IEC 61557-12
• частота: клас 0,2, відповідно до IEC 61557-12

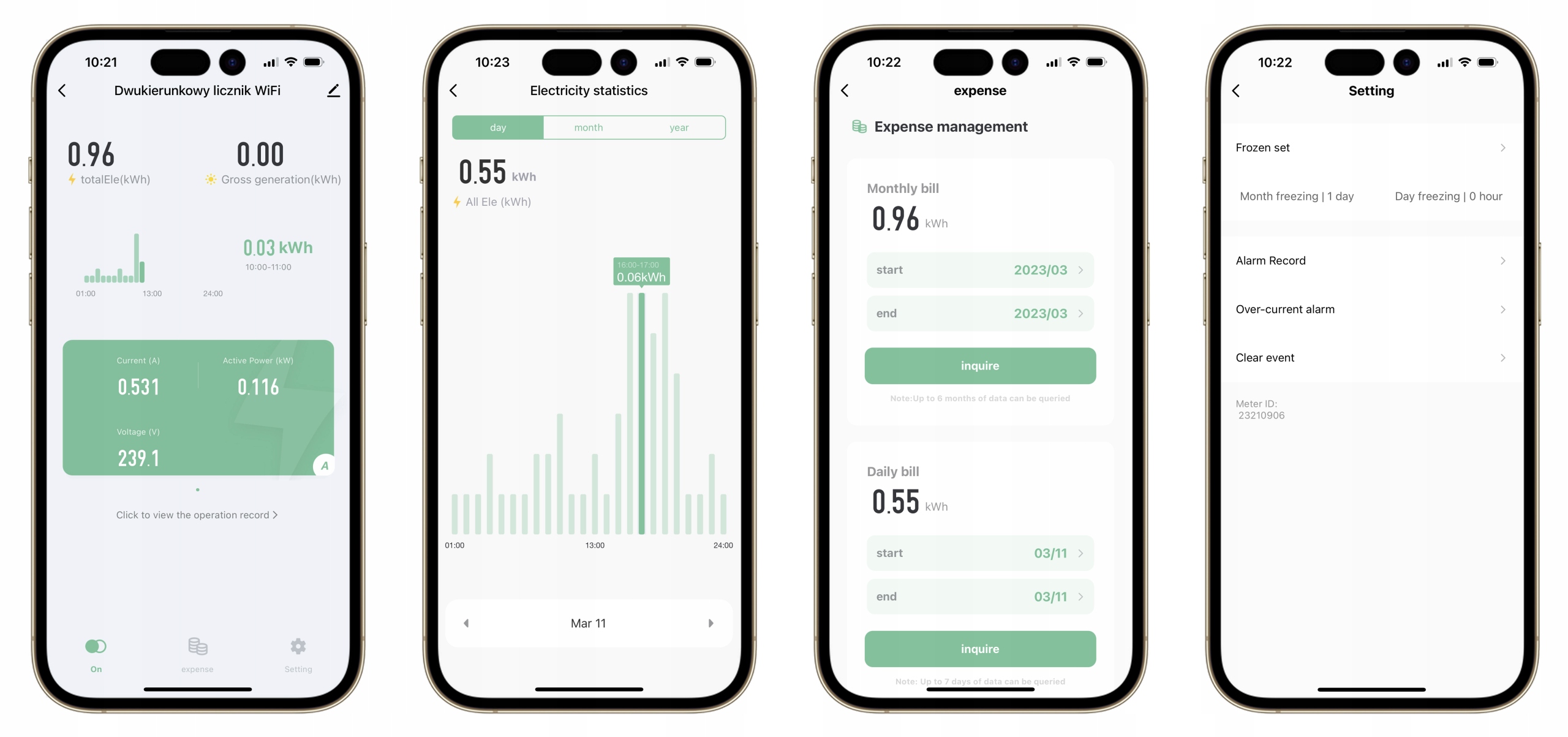

ГРАФІКИ

• Загальне щоденне споживання (за годинами)
• Місячний підсумок (за днями)
• Річна історія вимірювань (за місяцями)
