3-фазний двосторонній двосторонній Wi-Fi Tuya 100a 3 Din Transformers

Лічильник дозволяє вимірювати електроенергію для кожної з трьох фаз - як у напрямку споживання та виробництва - завдяки використанню технології вимірювання двох шляхів.

Використання трансформаторів струму дозволяє проводити вимірювання, не втручаючись у існуючу установку, що значно збільшує безпеку використання.

Вбудований модуль Wi-Fi дозволяє віддалений доступ до вимірювання даних з будь-якої точки світу. Параметри зчитування, такі як напруга, електроенергія, активна потужність та споживання енергії, можуть бути використані для автоматичного управління іншими пристроями в інтелектуальній домашній системі.

Лічильник характеризується високою точністю вимірювання, простим встановленням на DIN Rail та можливістю зберігання історичних даних до одного року.

також доступні детальні діаграми споживання енергії - включаючи щоденні, щомісячні та річні умови.

✔ Суб'єкт потребує роботи безпосередньо з домашньою мережею Wi-Fi 2,4 ГГц

✔ Він має лише один модуль на DIN Rail

Приклади двох вимірювання (малюнок вище)

Clamp clamp1 в мережі (вимірює потік енергії між мережею та лічильником):

Вимірювання енергії " від мережі " або " до мережі ":

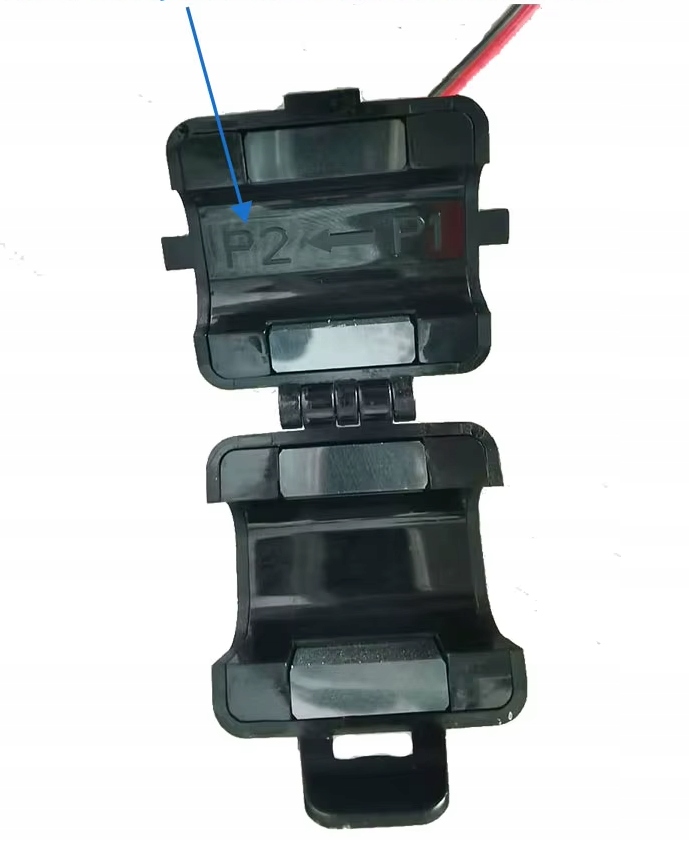

- Якщо напрямок вимірюваного струму p1 → p2 , зчитування енергії додається як енергія " з мережі ".

Clamp clamp2 до інвертора (вимірює енергію, що утворюється інвертором):

- Вимірювання енергії, що утворюється інвертором:

- Напрямок затискача повинен вказувати інвертор.

затискач clp3 для навантаження (вимірює енергію, споживану навантаженням):

- Вимірювання енергії, споживаної навантаженням:

- Напрямок затискача повинен вказувати навантаження.

Зображення вище: Приклад 3-фазного вимірювання з'єднання-один (лише споживання енергії)

Опис робочого столу Tuya

верхня частина екрана:

• Активна енергія Загальна - загальна активна енергія (кВт / год) Загальна кількість енергії, яка пропливла через лічильник - як використовувана, так і випущена в мережу. 4 Енергія, присвячена (кВт / год), кількість енергії, що переноситься з встановлення (наприклад, PV) назад до потужної мережі. 4

? Середня частина - зелена карта (параметри струм для кожної з 3 фаз):

• струм (a) - струм (a) струм струму для вибраної фази.
• Активна потужність (KW) - Енергія активної потужності (KW) споживана або вироблена в даний момент. Ця потужність насправді використовувалася для роботи пристроїв. Важливість значень: Позитивне значення → Енергія споживається (споживання з мережі). Негативне значення → Енергія вивільняється (виробництво, наприклад, з PV). Приклади: Активна потужність A: -0.058 KW → Фаза А посилається на 58 Вт до мережі. Активна потужність A: 0,333 кВт → Фаза A Завантаження 333 в мережі.
• Напруга (V) - напруга (V) Напруга струму в заданій фазі - зазвичай близько 230 В.

? Нижня частина - Колективні дані для всієї системи:

• Загальна активна потужність (кВт) - загальна активна потужність (кВт) сума активної потужності всіх трьох фаз. 4 в індукційних навантаженнях (двигунах, трансформатори). - Загальний коефіцієнт потужності (COS φ) Ефективність використання енергії. Значення 1.00 означає повне використання активної потужності, без пасивної потужності.

⚙ Нижня навігаційна панель:

• Статистика споживання електроенергії - статистика споживання енергії, що призводить до історії вимірювання (щоденно, щомісяця, щорічні діаграми використовуваної енергії, відданої, загальної активної потужності).

Сцени автоматизації (Tuya smart)

Створіть власний сценарій, який буде запущений у разі перевищення або зменшення вибраних параметрів живлення. Виходячи з цього, інші пристрої в системі можуть бути автоматично запущені або вимкнено, і ви отримаєте натиск, SMS або голосове з'єднання - все через додаток Tuya.

тригери (тригери):

Кожен із наступних тригерів можна встановити з умовою: менше / навіть / більше, ніж.

• Загальна активна потужність - загальна активна потужність (кВт) реагує на суму активної потужності з усіх фаз. 4 4 з Пв.
• Загальна енергія вперед - енергія, зібрана з мережі (кВт/год), кількість енергії, споживаної приймачами.
• Загальний коефіцієнт потужності - коефіцієнт потужності (COS φ) Індикатор енергоефективності - реагує на зниження (наприклад, наявність пасивної потужності).
• Загальна реактивна потужність пасивного (KVAR) значення пасивної потужності у всій системі.

використання тригерів:

• для створення сцени автоматизації (наприклад, обмеження навантаження зарядного пристрою після перевищення обмеження споживання),
• для надсилання натискання/SMS/з'єднань
• Для активації інших пристроїв, інтегрованих із системою TUYA.

Сценарії зразків:

• Обмежте потужність зарядного пристрою і вимкніть непотрібне освітлення, коли більше 15 кВт/год протягом дня,

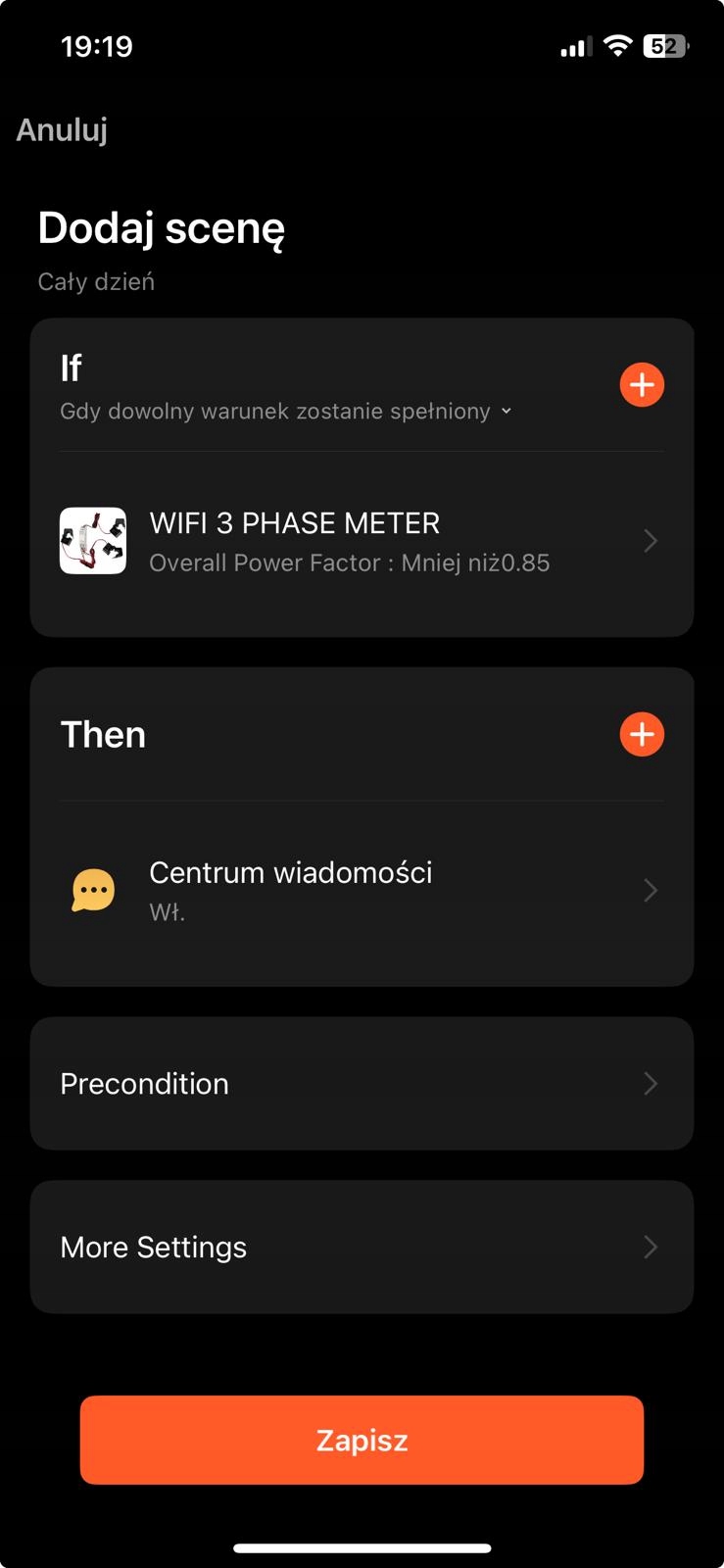

• Надсилайте поштовх -сповіщення, коли коефіцієнт потужності (cos φ) опускається нижче 0,85 - Можлива проблема з якістю енергії,
• Надсилайте SMS, коли кількість енергії повернулася до мережі перевищує 5 кВт -год.

Специфікація:

• Потужність: AC 100-240 V, 50/60 Гц
• Обсяг напруги роботи як струмових трансформаторів 100 a
• робоча температура: -20 ° C до + 55 ° C
• Протокол зв'язку: wifi 2,4 ГГц
• Розміри: Розміри: Розміри:
• Застосування: tuya, Smart Life
• ІМБІБІЧНІСТЬ ЗАЯВИТИ ЗАВДАННЯ ВАМУ, СМР>
.

Специфікація силових трансформаторів:

• Кількість : 3 штуки
• Вимірювальне діапазон : 0,2–100 a
• Чутливість : бл. 0.2 a
• accuracy : class 0.5 (maximum measurement error: ± 0.5%)
• 1000: 1 (for 100 A on the original side we get 100 MA on the secondary side)
• Internal diameter of the transformer : 18 mm
• External dimensions : height 49 мм, ширина 30 мм, глибина 32 мм

Примітка:

Якщо ви плануєте встановити лічильник у розподільному пристрої, можуть виникнути проблеми з діапазоном Wi-Fi. У цьому випадку ми рекомендуємо розмістити маршрутизатор Wi-Fi біля розподільного пристрою або використання підсилювача сигналу Wi-Fi в безпосередній близькості.

включено:

• 3-фазний лічильник
• 3 змінний трансформатор 100a.

FAQ - найчастіше задані питання
