3-канальний генератор сигналів працює з будь-яким генератором сигналів 4 NS

Функція:

1. FY8300 / FY8300S Function Function Function / Wave Arbitration – це набір функціональних генераторів сигналів, генераторів вільної форми сигналів, генераторів імпульсних сигналів, генераторів чотириканальних сигналів, генераторів сигналів TTL, VCO, частоти, лічильника та частоти тощо.

2. Прилад використовує технологію прямого цифрового синтезу DDS для отримання точних, стабільних і низьких вихідних сигналів. Усі параметри відкалібровані за внутрішніми процедурами. Все програмне забезпечення приладу стандартне. Усі функції приладу можна контролювати за допомогою програмного забезпечення головного комп’ютера. Машинне програмне забезпечення для редагування довільних сигналів і збереження їх у генераторі сигналів для відображення сигналу.

3. Розширені комбінації клавіш значно спрощують складний процес роботи та значно покращують продуктивність інструменту.

4. Протокол зв’язку відкритий, що робить вторинну розробку дуже легкою.

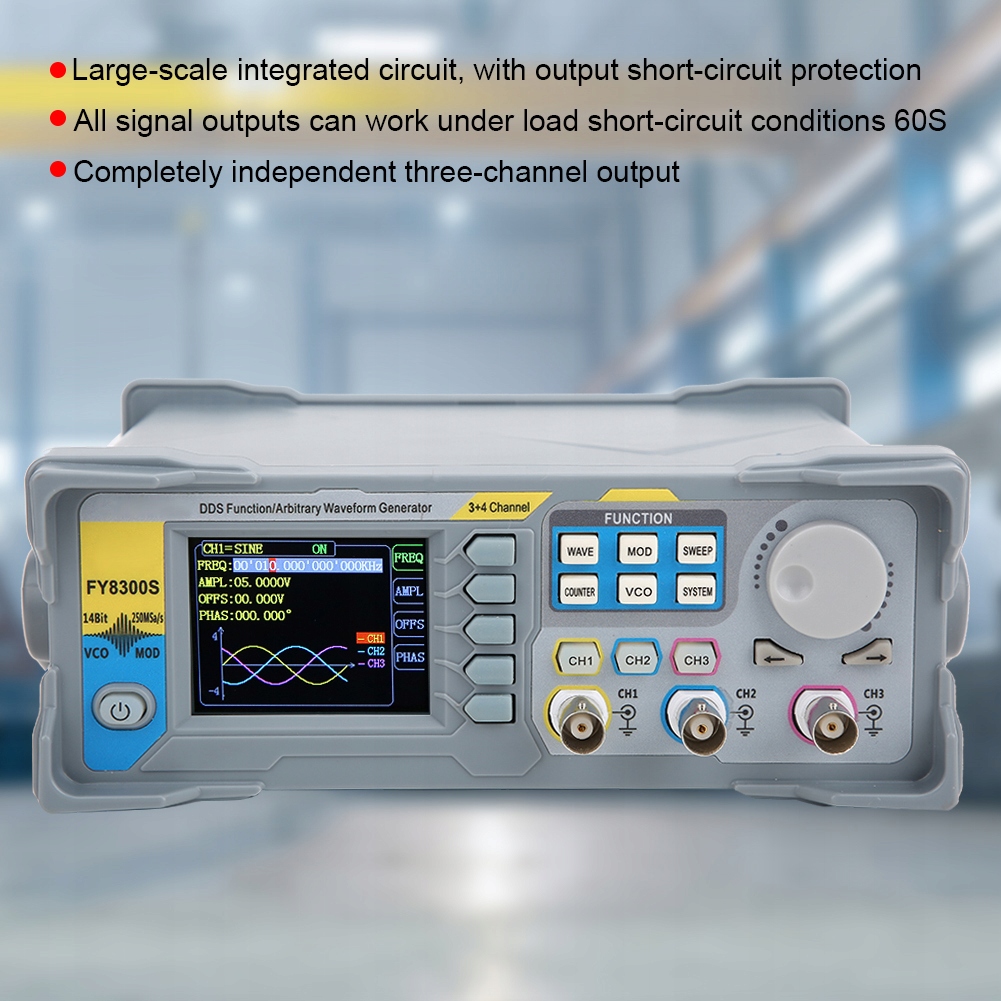

5. Масштабні інтегральні схеми, технологія поверхневого монтажу, висока надійність, тривалий термін служби.

6. Завдяки захисту вихідного сигналу від короткого замикання всі вихідні клеми можуть працювати в умовах короткого замикання навантаження 60S.

7. Повністю незалежний вихід із трьома заборонами (еквівалентний трьом незалежним джерелам сигналу), здатний до синхронної роботи, з точною регульованою різницею фаз.

8. Використовуйте технологію прямого цифрового синтезу DDS для отримання точного, стабільного вихідного сигналу з низьким спотворенням.

9. Натисніть і утримуйте клавішу OK під час використання, ви можете швидко зберегти інформацію про параметри, що наразі виводиться приладом, і збережені параметри можуть бути автоматично завантажені під час наступного завантаження.

10. Стандартна функція відстеження каналу, коли відстеження ввімкнено, усі три параметри каналу можна оновити одночасно відповідно до конфігурації користувача.

• 10

12. Завдяки 64 групам бітів зберігання довільних сигналів кожна група має глибину зберігання 8192 * 14 біт (чим довша глибина зберігання сигналу, тим більше деталей сигналу зберігається, і деталі сигналу можна відновити з високою точністю)

13. Функція сканування: Чотири атрибути сигналу: частота, амплітуда, зсув і робочий цикл можуть скануватися окремо. Він має два режими сканування: лінійне сканування та логарифмічне сканування.

14. Функція вимірювача частоти 100 м: Він має чотири методи вимірювання: вимірювання частоти, вимірювання періоду, вимірювання позитивної та негативної тривалості імпульсу та вимірювання робочого циклу. Максимальна частота вимірювання приладу може досягати 100 МГц, а мінімальна частота вимірювання – 0,01 Гц.

Специфікація:

• Тип елемента: Генератор сигналу
• Дисплей: кольоровий 2,4 дюйма (320 x 240)
• Максимальна вихідна частота: 60 МГц (синус), швидкість дискретизації 250 мс/с, роздільна здатність по вертикалі 14 біт
• Точність частоти: точність частоти може бути на замовлення 10-6
• Частотна роздільна здатність: частотна повна частота діапазону 1UHz (0,000001 Hz)
• Вихідна амплітуда: до 24 VPP, амплітудна роздільна здатність до 1 мВ (0,001 V)
• Без обмеження діапазону: повна частота діапазону без групування, пряме цифрове налаштування
• Функція зміщення постійного струму -12V ~ + 12V (the робочий цикл двох каналів можна регулювати незалежно, а точність регулювання може становити до 0,01%
• Ширина імпульсу та частота імпульсу безперервно регулюються, а діапазон регулювання становить 20NS-1s. каналів становить 0 ~ 359,99°, а точність налаштування становить 0,01°
• Завдяки функції виведення цифрового сигналу він може реалізувати будь-який рівень CMOS з амплітудою 0~12 В

Список пакетів:

• 1 x хост-генератор сигналів
• 1 x кабель живлення хост-системи
• 3 x Clip Line
• 3 x кабель BNC-BNC
• 1 x USB-кабель
