Контролер DDCS V3.1

Контролер DDCS V3.1 — це 3-осьова повна система, яка використовується в напівпрофесійних і професійних верстатах з ЧПК

Він співпрацює з будь-яким приводом, який використовує крокові сигнали напрямку (step - dir).

Частота вихідного сигналу для однієї осі становить 0,5 МГц.

Велика перевага пристрою – це інтеграція трьох окремих компонентів в одному корпусі.

Контролер DDCS V3.1

замінює

• ПК
• програмне забезпечення, наприклад: материнську плату MACH
• або вдосконалений контролер руху, який має вбудовані швидкі виходи для керування чотирма осями

Дуже міцна конструкція з товстого сталевого металу.

Опис продукту

• DDCS V3.1 — це 3- або 4-осьовий контролер руху для крокових і сервосистем.
• DDCS V3.1 оновлено з DDCS V1.1 і DDCS V2.1, поєднує високу потужність із малими розмірами та простотою використання.
• Інтуїтивне управління, функціональне МЕНЮ означає, що ви незабаром навчитеся ними користуватися контролер
• Максимальна частота вихідного імпульсу на вісь становить 500 кГц.
• Регульована ширина імпульсу (див. інструкцію до контролера).
• Період контролю для кожної позиції становить лише 4 мілісекунди, що забезпечує високу точність керування кроковим і серводвигуном.
• Пристрій використовує процесор ARM + FPGA. ARM керує інтерфейсом «людина-комп’ютер» і аналізом коду, а чіп FPGA забезпечує базові алгоритми та генерує керуючий імпульс.
• Внутрішня операційна система базується на Linux.
• Структура макета панелі DDCS V3.1 є дуже раціональною для економії місця.
• Усі операції контролюються лише 17 клавішами
• Підтримується повний набір кодів G, опис доступний у додається ручне керування
• DDCS V3.1 можна використовувати для багатьох типів верстатів з ЧПК: токарних верстатів, фрезерних верстатів, верстатів Pick&Place і фрезерних верстатів, намотувальних верстатів, етикетувальних машин тощо.

Працює як автономна система без використання комп’ютера. Це гарантує високу точність, точність і надійність.

1. Короткі характеристики продукту:

1) 16 ізольованих цифрових входів, 3 ізольованих цифрових виходу;

2) 3.1 Покращена версія алгоритму, підтримка м’якої інтерполяції, виправлена ​​помилка дугової інтерполяції старої версії;

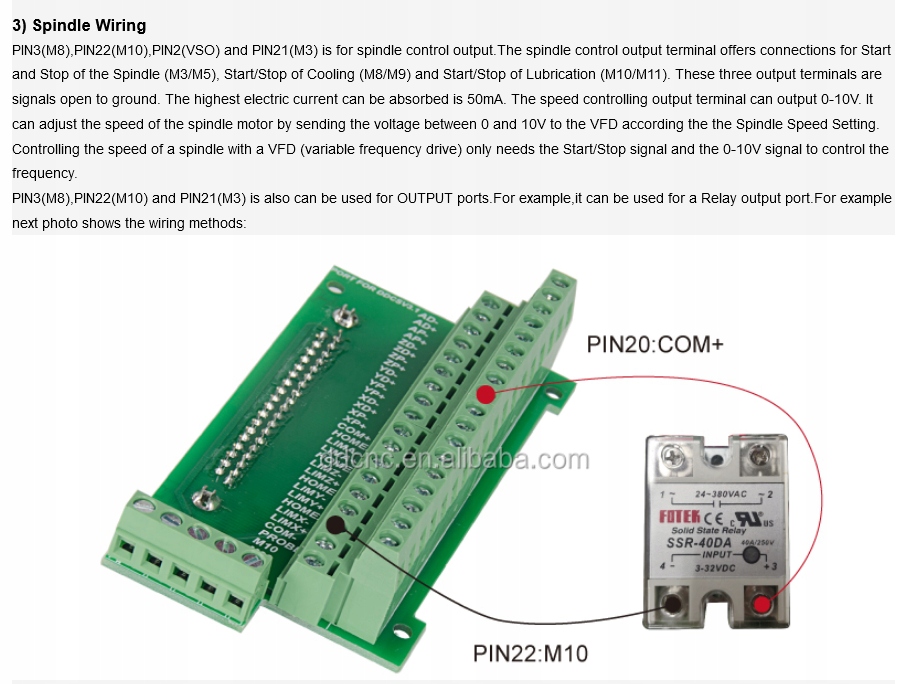

3) Аналогове керування шпинделем 0-10 В керування шпинделем (можна модифікувати як вихід ШІМ);

4) Керування двигуном 3-4 осі. Вихідний сигнал диференціального та направленого імпульсів, макс. 500 кГц на вісь;

5) мікросхема основного керування ARM9, мікросхема основного алгоритму FPGA;

6) 5-дюймовий TFT-екран, роздільна здатність: 480x272, 17 операційних клавіш;

7) живлення контролера — 24 В постійного струму, мінімальний струм — 0,5 A;

8) Порт вводу/виводу джерела живлення – 24 В постійного струму, мінімальний струм – 0,5 A; через блок живлення IO система вже подає живлення на порти IO. Тому більше немає потреби у зовнішньому джерелі живлення для порту вводу-виводу;

9) Підтримка флеш-пам’яті USB для введення файлу G-коду, без обмежень на розмір файлу G-коду;

10) Підтримка стандарту MPG

11) Функція пробіжки для кожної осі (безперервна, крокова, певна відстань); Клієнт може визначити відстань;

12) Підтримка відновлення після відключення електроенергії. Дані зберігаються автоматично;

Нові функції DDCS V3.1 порівняно з попередньою версією

1) Блок системи керування сумісний з метричними та імперськими одиницями вимірювання;

Розмір DDCS версії 3.1:

DDCS V3.1 — це невелика коробка, яка може поміститися у вікно невеликої коробки керування або шафи керування. Чотири кріплення кріплять цей контролер до рами.

Розміри передньої панелі: 191 мм * 128 мм * 5 мм;

Розміри основного корпусу: 191 мм * 128 мм * 37 мм;

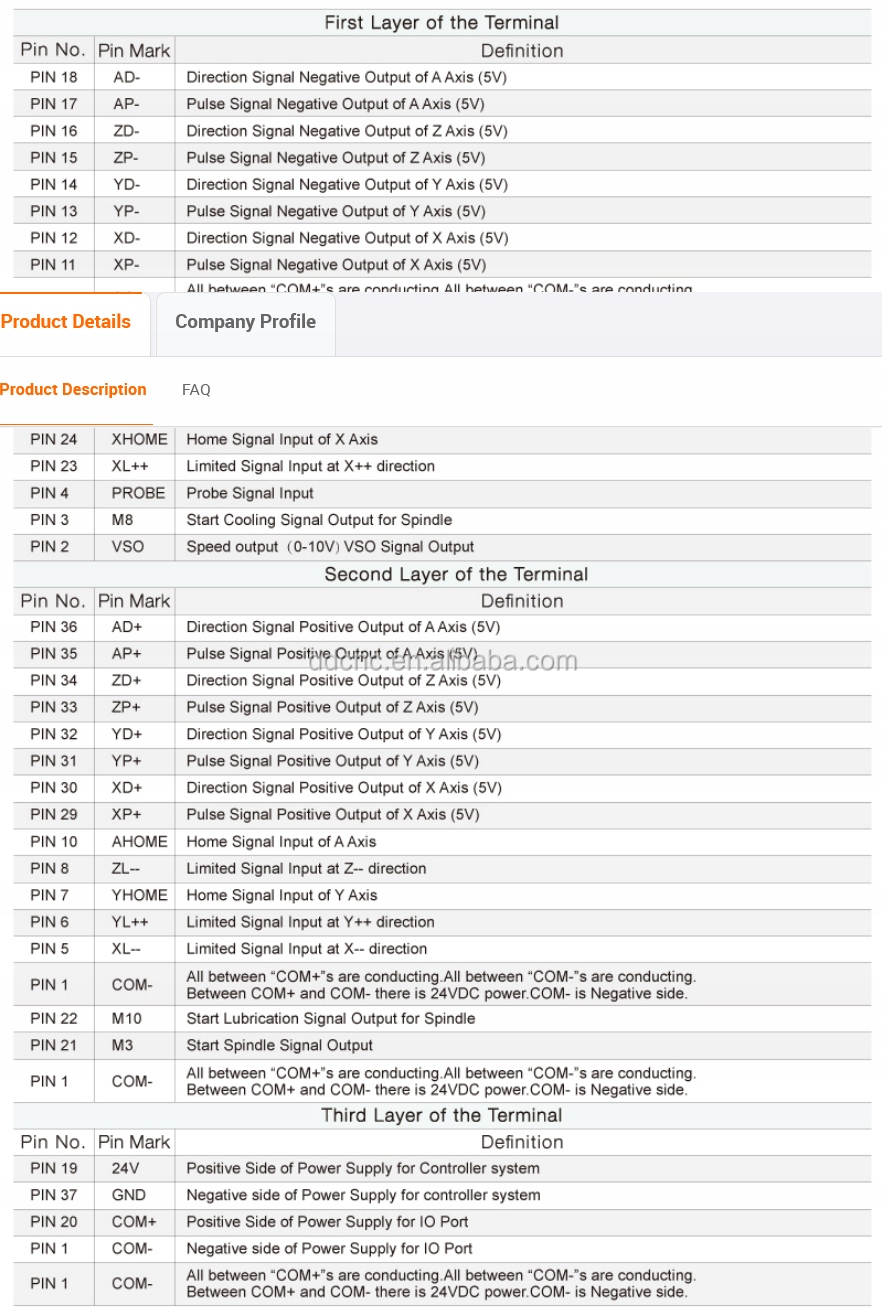

На задній панелі контролера є інтерфейс диска USB, порт MPG, головний порт і зовнішній інтерфейс запуску/паузи/зупинки.

DDCS V3.1 для зручного підключення. постачається з терміналом, підключеним до основного порту на задній панелі контролера

Набір включає:
