3-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК 40Л/ХВ, ОДИН ВАЖЕЛЬ ТА ДЖОЙСТИК
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 262
Оплачивая «3-СЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ РАЗДЕЛИТЕЛЬ 40 Л/МИН ОДИН РЫЧАГ И ДЖОЙСТИК» данное изделие из «Гидравлическая система» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

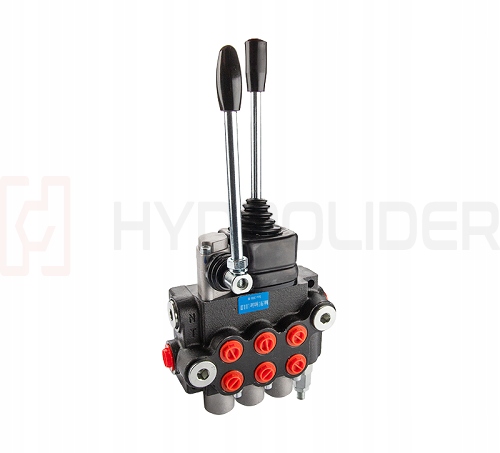

3-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗПОДІЛЬНИК P40L/min
КЕРУЄТЬСЯ ОДНИМ ВАЖЕЛЕМ ТА ДЖОЙСТИКОМ
Виробництво:
Оригінальний продукт торгової марки Hydrolider, символ: 1.10.01.039.10
Застосування:
Будь-яка секція, призначена для управління одно- або двостороннім циліндром. Він має вихід тиску N, необхідний для послідовних з’єднань або для встановлення розподільника як іншого в існуючій системі. Розподільник призначений для різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, турери, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічним керуванням.
Технічні дані:
- Максимальний потік: 40 л/хв.
- Керування: односторонні або двосторонні циліндри
- Кількість секцій: 3

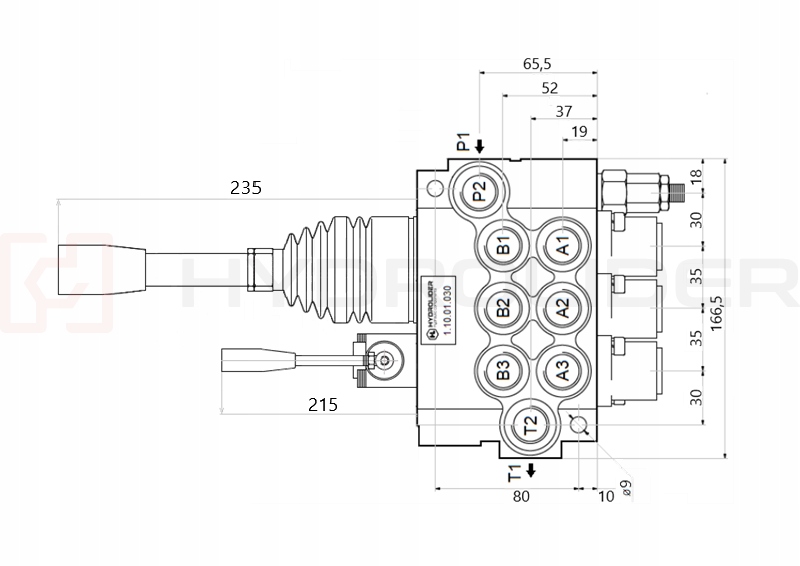

- Різьба в корпусі на подачі [P]: G 1/2"
- Різьба в корпусі на звороті [T]: G 1/2"
- Різьба в корпусі на секції [A / B]: G 3/8"
- Ризьба в корпусі на виході тиску [N]: G 1/2"
Управління та принцип роботи:

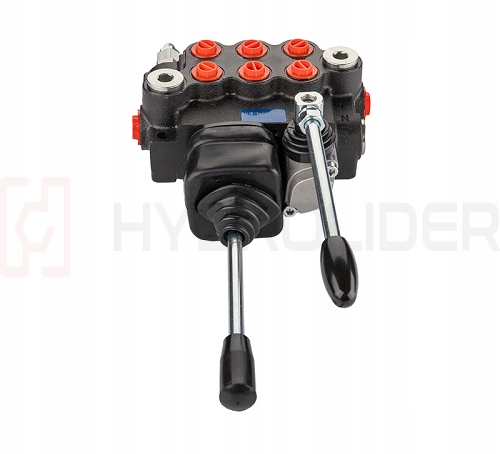

П'ятипозиційний джойстик (1 - 2 - 0 - 3 - 4), підпружинений, тобто сам повертається у вертикаль.
- Нейтральне положення 0 (важіль поставлений вертикально), штоки циліндра стоять - масло тече в перелив.
- Робоче положення 1 (важіль поставлений вперед) поршневий шток перший циліндр висувається.
- Робоче положення 2 (важіль встановлений назад) поршневий шток першого циліндра втягується.
- Робоче положення 3 (важіль встановлений ліворуч) поршневий шток другого циліндра висувається.
- Робоче положення 4 (важіль встановлений праворуч) поршневий шток другого циліндра втягується
Трьохпозиційний важіль (1 - 0 - 2), підпружинений, тобто сам повертається у вертикаль
- Положення 0 нейтральне (важіль вертикально), шток поршня циліндра стоїть - масло йде в перелив.
- Робоче положення 1 (важіль поставлено в косе переднє положення), шток поршня циліндра висувається.
- Положення 2 робоче (важіль встановлено під кутом назад) поршневий шток циліндра втягується.
Умови експлуатації:
- Допустима температура навколишнього середовища: від -40 C до +60 C
- Допустима температура масла: від -15 C до +80 C
- Рекомендована гідравлічна олива на основі мінеральної оливи, напр. HL 32, HL 46
- Максимальний тиск подачі: 315 бар
- Максимальний тиск у зворотній лінії: 50 бар
- Максимальний тиск на секціях: 300 бар
Заводське налаштування переливного клапана:
Тиск відкриття переливного клапана зростає пропорційно зі збільшенням потоку:
- 170 бар при 10 л/хв
- 180 бар при 20 л/хв
- 190 бар при 30 л/хв
- 200 бар при 40 л/хв
Регулювання перепускного клапана:
Набори для точного вимірювання тиску можна знайти на інших наших аукціонах Allegro, які називаються вимірювальними наборами. Перед запуском рекомендується перевірити та встановити відповідний тиск. Можливість саморегулювання, зміна повного оберту на 30 бар.
