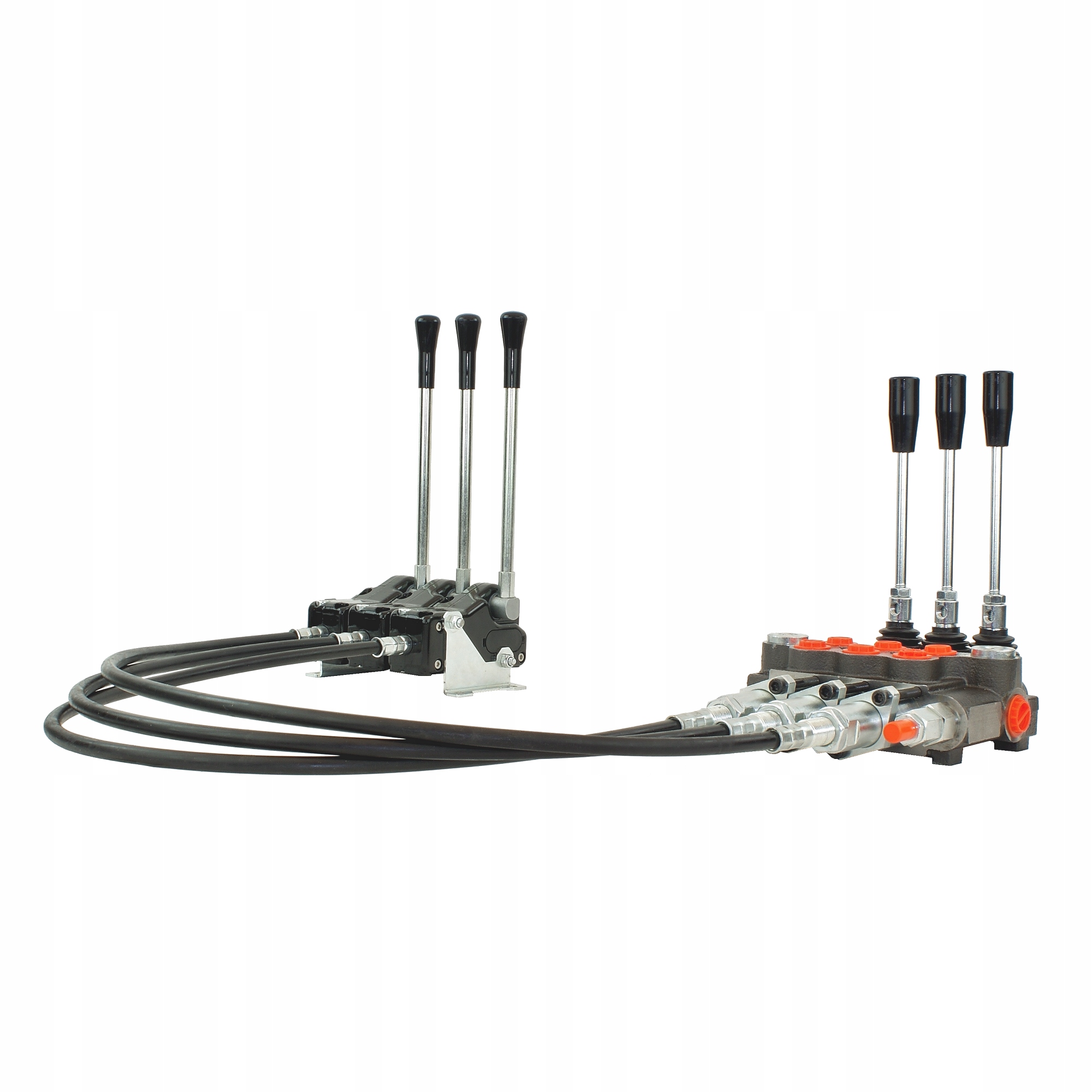

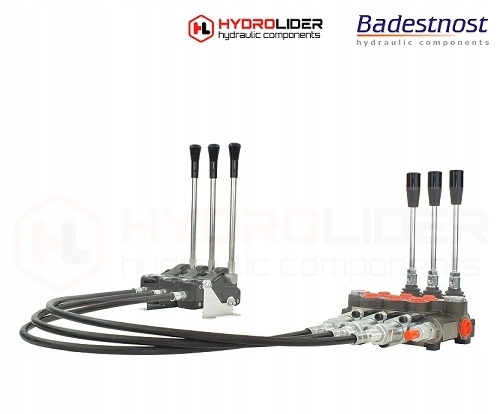

ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК, 3 СЕКЦІЇ 80 Л/ХВ

З АЛЬТЕРНАТИВНИМ УПРАВЛІННЯМ

В КОМПЛЕКТІ 2М ЛАНКІВ І КОРПУСІВ З ВАЖЕЛЕМ

Виробництво:

• Дистриб'ютор: Badestnost, символ: 1.10.35.030
• Посилання: Гідролідер, символ: 1.20.00.013.1
• Тіла важелів: Гідролідер, символ: 1.15.00.020

Застосування:

Набір адаптований до різних типів машин, таких як: сільськогосподарські, садівничі, лісові, будівельні та промислові машини, трактори, обприскувачі, тури, циклопи, навантажувачі HDS, навантажувачі, екскаватори, підмітальні машини та інші пристрої з гідравлічним керуванням.

Використовується будь-де з міркувань безпеки та кращого комфорту керування. і необхідності підтримувати чистоту, потрібно встановлювати розподільник зовні салону. У кабіні залишається лише блок керування (у цьому випадку троси та корпуси важелів).

Важелі, розташовані безпосередньо біля розподільника, забезпечують альтернативне керування гідравлічною системою. Це рішення дозволяє керувати одним і тим самим розподільником з двох різних місць на машині.

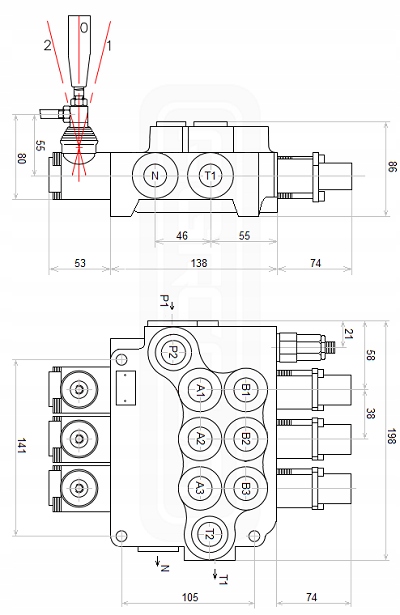

ГІДРАВЛІЧНИЙ РОЗПОДІЛЬНИК

Технічні дані:

• Рекомендована витрата масла в системі: 0–80 л/хв
• Максимальний тиск подачі: 250 бар
• Максимальний тиск у зворотній лінії: 50 бар
• Максимальний тиск у секціях: 300 бар
• Тиск відкриття переливного клапана збільшується пропорційно зі збільшенням потік:

  180 бар при 20 л/хв

  190 бар при 40 л/хв

  200 бар при 60 л/хв

  210 бар при 80 л/хв

  Набори для точного вимірювання тиску можна знайти в розділі Манометри - вимірювальні набори

• Можливість самостійного регулювання, повний поворот клапана змінюється на 30 бар

З'єднання:

• Внутрішня різьба. в корпусі: корм: 1/2'' ; повернення: 3/4''; секції: 1/2''
• Внутрішня різьба кабельної трубки: M16x1,5
• Внутрішня різьба наконечника повзуна: M6x1,5

Тип і температура масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
• Розріджена високоякісна олія: LOTOS AGROL BOXOL 26
• Гуща високоякісна олія: FUCHS AGROFARM HYDRATEC HVI 46

Керування та принцип дії:

• Приклад керування: односторонні або двосторонні циліндри, а також гідромотори в обох напрямках.
• 3-позиційні повзуни (1 - 0 - 2), підпружинені, тобто повертаються в нейтральне положення самостійно після відпускання важеля.
• У нейтральному положенні масло тече вільно до зворотної лінії, насос розвантажується.
• Можливість послідовного підключення до існуючої системи (потрібен напірний рукав).

КОРПУС З ВАЖЕЛЕМ ТА ТРОСАМИ

Технічні дані:

• Матеріал корпусу: пластик
• Матеріал кріплення кронштейнів до основи: оцинкована сталь
• Керування повзунком розподільника: в обох напрямках
• Можливість послідовного з’єднання з іншими такими самими корпусами
• Загальна товщина корпусу: 49 мм
• Керування довжиною кабелю: 2000 мм
• Зовнішня різьба кінців зовнішньої оболонки кабелю: M16x1,5
• Зовнішня різьба кінців кабелю кабелю: M6x1
