3-СЕКЦІЙНИЙ РОЗПОДІЛЬНИК

З КОМПЛЕКТОМ З'ЄДНАНЬ З ВИХОДОМ M16x1,5

Виробництво:

Оригінальний продукт торгової марки Hydrolider, символ: 1.10.01.030.1616

Застосування:

Адаптовано для керування одноб. або двосторонні циліндри. Він має вихід тиску N, необхідний для послідовних з’єднань або для встановлення розподільника як іншого в існуючій системі.

Розподільник призначений для різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, турери, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічним керуванням.

Технічні дані:

• Мінімальний потік: 1 л/хв
• Максимальний потік в комплекті з підключеннями: 20 л/хв.
• Керування: односторонні або двосторонні циліндри
• Кількість секцій: 3

• Різьба в корпусі при постачанні [P]: G 1/2"
• Ризьба в корпусі на звороті [T]: G 1/2"
• Різба в корпусі на ділянці [A / B]: G 3/8"
• Ризьба в корпусі на виході тиску [N]: G 1/2"

Принцип керування та роботи:

Кожен важіль має три положення (1 - 0 - 2), на пружині, яка автоматично повертається з робочого положення в нейтральне вихідне положення

• Нейтральне положення 0 (важіль поставлено вертикально), шток поршня циліндра стоїть - масло йде на перелив.
• Робоче положення 1 (важіль поставлено похило). вперед), шток поршня циліндра висувається.
• Робоче положення 2 (важіль у діагональному положенні назад), шток поршня циліндра втягується.

Умови експлуатації:

• Підходить для внутрішнього та зовнішнього використання
• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
• Рекомендоване гідравлічне масло на основі мінерального масла, напр. HL 32, HL 46

• Максимальний тиск подачі: 315 бар
• Максимальний тиск у зворотній лінії: 50 бар
• Максимальний тиск на секціях: 300 бар

Заводське налаштування переливного клапана:

Тиск відкриття переливного клапана зростає пропорційно зі збільшенням потоку:

• 170 бар при 10 л/хв
• 180 бар при 20 л/хв

Перелив для регулювання клапана:

Налаштування для точного тиску вимірювання можна знайти на інших наших аукціонах Allegro, які називаються вимірювальними наборами. Перед запуском рекомендується перевірити та встановити відповідний тиск. Можливість саморегулювання, зміна повного оберту на 30 бар.

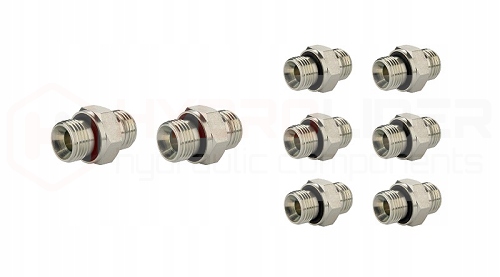

Набір з'єднань і з'єднання шлангів:

Усі з'єднання, пропоновані в наборі, мають ущільнення NBR, яке забезпечує щільне з'єднання з колектором. З боку гідравлічної лінії з’єднання мають роз’єм 24°, адаптований для шлангів з фітингами DKOL, DKOL-90, DKOL-45 із типовим затискним конусом 24°. З’єднання зі шлангами не потребує додаткової герметизації.

• Вихідна різьба на лінії подачі [P]: M16x1,5
• Вихідна різьба на подачі [T]: M16x1,5
• Вихідна різьба на ділянці [A / B]: M16x1,5
