БЕЗКОШТОВНО!

Установчий набір AGRAM для кожної деталі

Ущільнювальна паста 65 г

+ лляна джгут 100 г

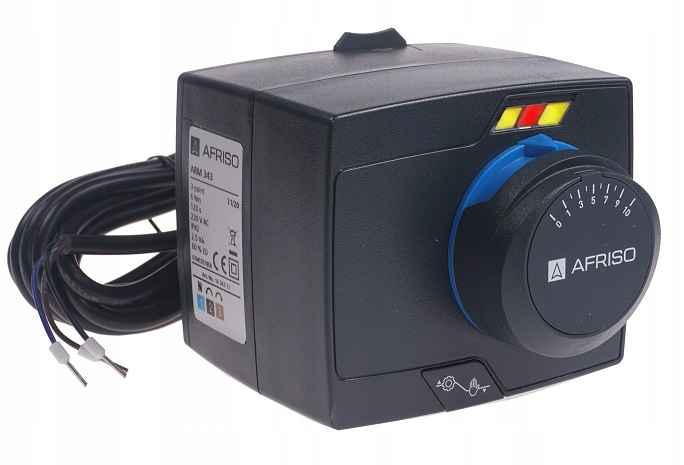

3-точковий електричний привод ARM 343 ProClick 230 В змінного струму, 120 с, 6 Нм Інтуїтивно зрозуміле управління та простота використання

Світлодіоди

• За допомогою чітких світлодіодів привод сигналізує про напрямок обертання, що дозволяє швидко діагностувати його роботу

Зручна ручка

• Велика ручка з чітким індикатором налаштування дозволяє легко та точно керувати приводом у ручному режимі

Кнопка режиму роботи

• Проста у використанні кнопка дозволяє змінювати режим роботи приводу з автоматичного на ручний.

Кабель зі знімною вилкою

• Кабель керування під’єднується до корпусу приводу за допомогою штепселя. Це полегшує встановлення самого приводу та виконання електричних з’єднань.

Електричні приводи ARM ProClick призначені для керування поворотними змішувальними клапанами, для яких потрібен максимальний крутний момент 6 Нм. Діапазон їх повороту становить 90°. Також можна керувати приводом в ручному режимі за допомогою ручки.

Двостороння шкала на ручці визначає ступінь відкриття клапана. Великі світлодіоди вказують напрямок обертання клапана та роботу допоміжного перемикача. Ручне обертання клапана можливо завдяки зручній у використанні кнопковій муфті. Приводи постачаються з електричним кабелем довжиною 2 м з чітко позначеними кольорами проводами. Кабель підключається до приводу через штекер, захищений кришкою.

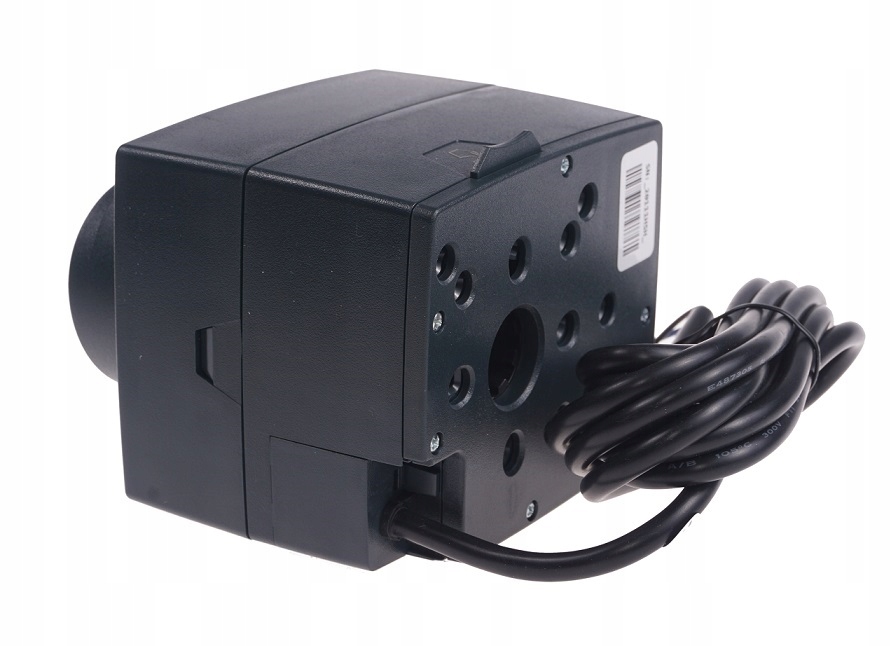

Привід ARM ProClick монтується на змішувальні клапани ARV ProClick без використання інструментів і без додаткових деталей або адаптерів. Приводи ARM ProClick також можна встановлювати на клапани ARV попереднього покоління та на клапани інших виробників.

• Напруга живлення: 230 В змінного струму
• час обертання на 90°: 120 секунд
• крутний момент: 6 Нм
• тип керування: 3- точка

Поширене запитання:

Чи обладнано електричний привід ARM/ARM ProClick кінцевими вимикачами?

• Так. Кожен електропривід ARM/ARM ProClick оснащений кінцевими вимикачами. Їх завдання – відключити напругу в крайніх положеннях актуатора – змішувальний клапан повністю відкритий і повністю закритий.

Чи можуть актуатори AFRISO ARM/ARM ProClick працювати з кутом повороту більше ніж 90°?

h2>

• Приводи ARM/ARM ProClick від AFRISO, завдяки встановленим кінцевим вимикачам, дозволяють приводу працювати лише під кутом повороту 90° .

Яка різниця між 2-точковим керуванням і 3-точковим і пропорційним приводом? Яке керування вибрати?

2-точкове керування має дві робочі точки: поворот клапана ліворуч і поворот клапана праворуч. Від актуатора йдуть три дроти (нульовий і два струмових). На один із струмових проводів (чорний) постійно подається напруга. У цей момент привід обертається в одному напрямку, залежно від положення перемички. Якщо напругу подати також на другий провід (коричневий), клапан почне обертатися в іншу сторону. Неможливо зупинити привод у проміжному стані. Привід працює, поки не досягне одного з кінцевих станів і не вимкнеться кінцевим вимикачем. Можливе живлення 230 В змінного струму або 24 В змінного струму.

• Такі приводи встановлюються на клапанах, які працюють у функції перемикання, наприклад, між двома теплоприймачами.

3-точкове керування має 3 робочі точки: поворот клапана вліво, поворот клапана вправо, зупинка клапана. Цей актуатор, як і 2-точковий актуатор, також має три дроти (нульовий і два струмових), але можливо, що на жоден з струмових проводів не подається напруга, що означає, що привод можна зупинити в проміжній точці . Можливе живлення 230 В змінного струму або 24 В змінного струму.

• Такі приводи використовуються в системах змішування, наприклад, гарячої води з котла та холодної води, що повертається з установки.
• Пропорційне керування також плавно контролює обертання клапана. Завдяки своїй конструкції цей контроль дуже точний. Пропорційний привод повинен працювати з пропорційним регулятором і живитися від 24 В змінного струму або 24 В постійного струму. Від актуатора йдуть 4 дроти - два для живлення ("+" і "-") і два для відповідного підключення до контролера ("Y" і "U"). Контролер посилає на ці дроти короткі імпульси, а потім після кожного імпульсу перевіряє, як ця дія вплинула на установку. Якщо необхідні зміни, дається інший імпульс. Однак, якщо зміна не потрібна, контролер не подає напругу на жоден з проводів. Ці імпульси можуть бути в одному з наступних діапазонів: 0...10 В, 2...10 В, 0...20 мА, 4...20 мА.
• Такі приводи використовуються у змішувальних системах, де дуже важлива стабілізація температури змішаного середовища, наприклад, у холодильних установках, системах кондиціювання повітря та рідше в опалювальних установках.

Як працює привод в автоматичному режимі? і ручному режимі?

Яка робота приводу в автоматичному та ручному режимах? h2>

• Привод в автоматичному режимі роботи встановлює клапан у відповідному положенні, встановленому підключеним до нього контролером. Привід не є автономним пристроєм, який автоматично регулює роботу клапана. Виконавчий механізм - це виконавчий елемент, який приймає сигнали від регулятора - відповідного контролера. Прикладом виконавчого пристрою керування може бути більш вдосконалений контролер котла, автоматики вентиляційної установки або, наприклад, погодний контролер Afriso AWC.
• У ручному режимі роботи привод не буде обертати клапан під впливом
