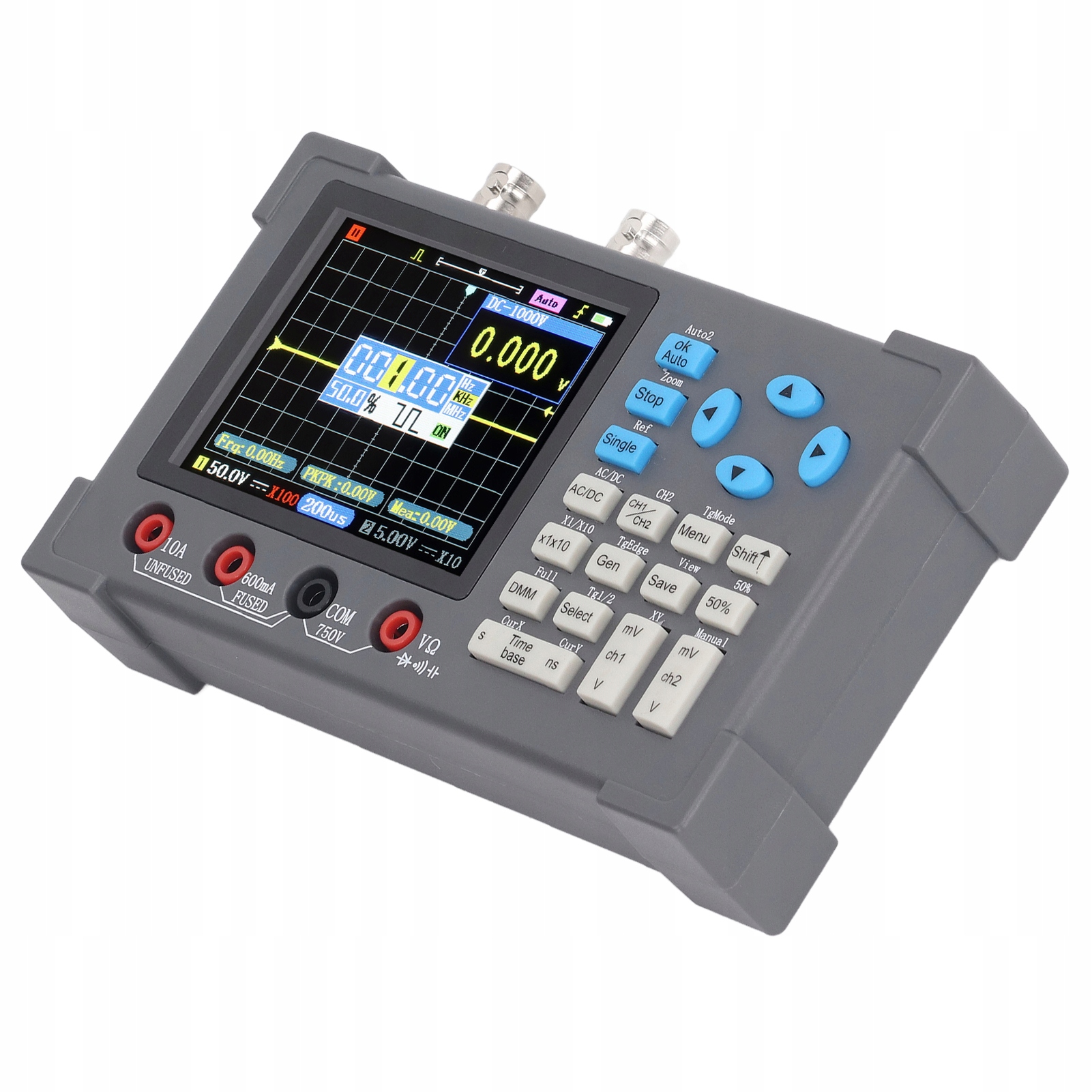

3 в 1 цифровий осцилограф мультиметр генератор сигналу 120m 250msa/s N7

Функція:

1. Дизайн 3 в 1 із екраном IPS: цей продукт об’єднує цифровий осцилограф, мультиметр і генератор сигналів в одному пристрої. 3.2 На екрані дисплея CLEAR IPS, повному перегляді з високою чутливістю, сигнал каналу 2 можна встановити на зелений, блакитний, фіолетовий.

2. Генератор сигналів: вбудований вбудований генератор сигналів, здатний відображати синусоїду, квадратну хвилю, трикутну хвилю тощо. Амплітуда напруги становить 2,5 В, частота регулюється в діапазоні 0-2 МГц, а робочий цикл квадратної хвилі регулюється в межах від 1% до 99%.

3. Високоточний мультиметр: вбудований мультиметр зі справжнім середньоквадратичним значенням, який підтримує швидке програмне калібрування. Може перевіряти постійну змінну напругу, постійний струм, опір, ємність, діод і вимкнення. Під час вимірювання низької напруги, опору, провідності, осцилографа та мультиметра можна використовувати одночасно.

4. Цифровий осцилограф: двоканальний осцилограф із смугою пропускання 120 МГц і дворежимною смугою пропускання, зменшеною вдвічі до 60 МГц. Швидкість відбору 250 мм/с. З ідеальною функцією автоматичного спуску, один постріл, зазвичай. Підтримується налаштування чутливості та часової розгортки, автоматичне налаштування режиму, двоканальний аналіз хвиль, вимірювання курсором, опорна форма сигналу, спектр БПФ, опорна форма сигналу, збереження та перегляд хвиль. Оснащений двоканальним режимом, він може одночасно вимірювати та відображати дві форми сигналу для порівняння та аналізу хвиль.

5. Чутливість і часова розгортка: осцилограф автоматично виявляє сигнал і регулює діапазон. Базове регулювання форми хвилі як у вертикальному, так і в горизонтальному напрямках. Вертикальна чутливість представляє напругу у вертикальному напрямку, яка регулюється кнопками MV і V для адаптації до різних напруг. База часу представляє час у горизонтальному напрямку. Регулювання можна виконати за допомогою кнопок S і NS для адаптації до різних частот. У режимі зупинки користувач може переміщувати сигнал ліворуч і праворуч.

6. Два режими автоматичного налаштування: підтримує автоматичний режим однією кнопкою та повністю автоматичний режим, що дозволяє швидко виявляти та відображати форми хвиль без складних операцій. У повністю автоматичному режимі можна досягти постійної автоматичної роботи без кнопок. Режим XY — це система візуалізації, створена шляхом поєднання двох канальних сигналів, які зазвичай використовуються для відображення різниці фаз або співвідношення частот між двома сигналами. Підтримує вимірювання курсором X і Y.

7. Інші функції. ШПФ — це алгоритм, який перетворює сигнали у часовій області в частотні області, які можна використовувати для аналізу частотних компонентів сигналів. Підтримує лінійні та логарифмічні дисплеї. Підтримує блокування еталонних форм сигналу, відображаючи поточну форму сигналу на екрані, тоді як динамічна форма сигналу продовжує нормально оновлюватися. І їх можна використовувати для довідки та порівняння між кількома сигналами. Збережіть хвилю екрана одним клацанням миші та перейдіть на сторінку перегляду зображення. Ви можете клацнути мініатюру, щоб переглянути повноекранний режим, або за бажанням видалити непотрібні зображення хвилі. Використовуйте оптронну схему та ізоляційну ізоляцію, щоб ізолювати мультиметр від осцилографа, тож вам не доведеться турбуватися про проблеми із заземленням. Під час вимірювання високої напруги не можна використовувати мультиметр і осцилограф.

Специфікація:

• Тип елемента: цифровий осцилограф
• Модель: DSO3D12
• Канал: 2
• Розмір екрана: 3,2 дюйма
• Швидкість дискретизації: 250 мм/с
• Пропускна здатність: 120 МГц
• Еквівалентна дискретизація: 500 м
• Час наростання: глибина зберігання: 128 кОм
• Імпеданс: 1 м ω
• Часова база: 5NS-10
• Чутливість: 10 мВ/под. - 10 В/под.
• Максимальна напруга: ± 40 В (x1), ± 400 В (x10)
• Режим запуску: автоматичний, звичайний, одноразовий
• Тип запуску: зростання, спад
• Режим відображення: YT, Roll
• Тривалість: немає, 1 с, ∞
• Зчеплення: змінний струм, постійний струм
• Автоматичний: підтримка
• Вимірювання: 14 видів
• Тест постійного струму: ± 2%
• Режим XY: робота
• Знімок екрана: підтримка
• Частота: ± 0,01%
• Одна частота: підтримка
• ШПФ: підтримка
• Підсилювач форми вихідного сигналу: 2,5 В ± 0,05
• Вихідна частота хвилі: 5 МГц для SIN, 1 МГц для інші.
• Мова: cn, en
• Зарядний пристрій: тип C 5v
• Струм навантаження: 700 мА
• Тип батареї: 1 x літієва батарея, 2500 мАг. Поставляється з вбудованим акумулятором.
• Мультиметр:
• Напруга постійного струму: 600 мВ, 6,00 В, 60,0 В, 600 В, 750 В, ± (0,5%+3)
• Напруга змінного струму: 600 мВ, 6,00 В, 60,0 В, 600 В, ± (1%+3)
• Постійний струм: 600MA, 10A, ± (2%+5)
• Змінний струм: 600MA, 10A, ± (3%+5)
• Опис струму: отвір 600mA із запобіжником 1A, отвір 10A без запобіжника.
• Опір: 600,0Ω ± (1,5%+3), 6000кОм, 60,00кОм, 600,0кОм ± (1%+3), 6000мкОм ± (1,5%+5), 60,00мкОм ± (3%+3).
• Ємність: 60,00NF, 600,0NF, 6000мкФ ± (5%+5), 60,00 мкФ, 600,0 мкФ ± (10%+5).
• Діод: 0,0 В ~ 3,3 В, на дисплеї понад 3,3 В.
• Безперервність: звук при 50 Ом і нижче.

Список пакетів:

• 1 x цифровий осцилограф
• 2 x тестова лінія
• 2 x високовольтна тестова лінія
• 11 x аксесуар
• 1 x USB-кабель
• 2 x посібник користувача
